求各位老师解答我下面的一些问题
老师们好！我的问题：①我已经布置了剪力墙 还要布置填充墙吗？要的话怎么布置 剪力墙和填充墙是一样的构件吗？②我已经用构造柱布置了墙垛 那马牙槎我要怎么布置？③拉结筋要怎么布置？布置在什么地方？

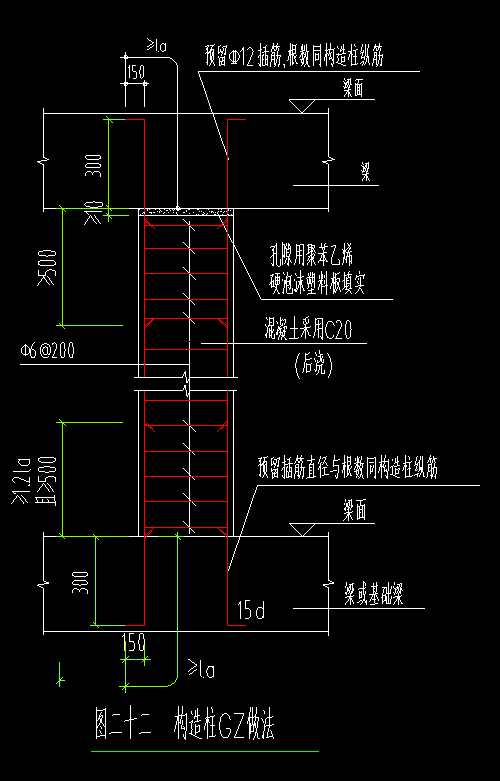

这是总说明里面的 但是老师们帮我看看我这首层平面图中用不用得到 求各位老师细心讲解（能用图表示更好）谢谢各位老师！！求求了 我是新手
全部回答
(1)
首答仅用{{minutesHtml}}
-
1、剪力墙是砼配筋墙，看结构图中有。填充墙一般是砌体墙，看建筑图。两者构件不一样，在软件显示中颜色也不一样。
2、构造柱布置后与填充墙相接处就自然有马牙
3、接结筋按图纸要求，正常是在填充墙中的构造柱、框架柱布置

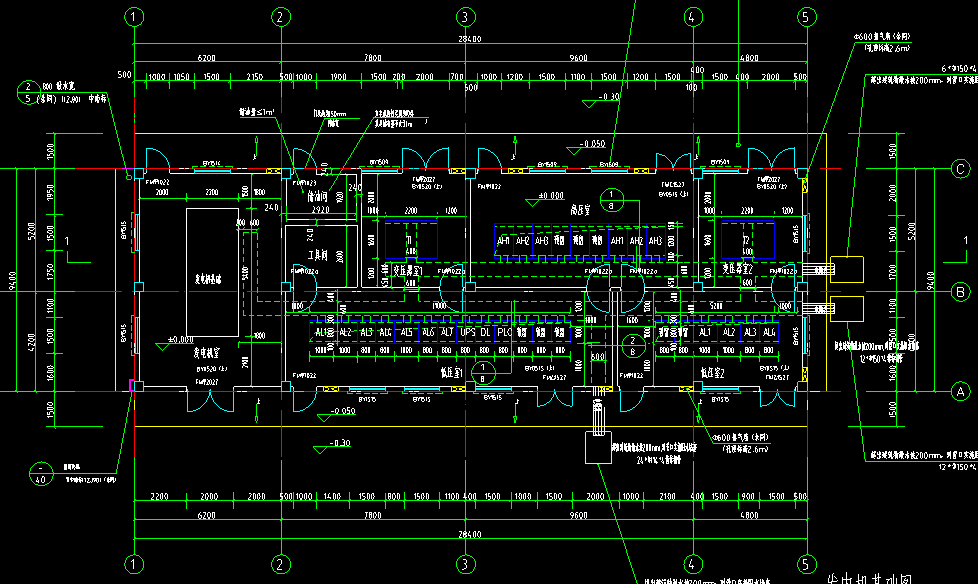

4、看平面 图，这是建筑图，是框架结构，没有剪力墙。有框架柱、填充墙。但没画出构造柱，需要按图纸要求布置，还有拉结筋。
新手多看看教学视频。
2023-09-01 15:32:49
