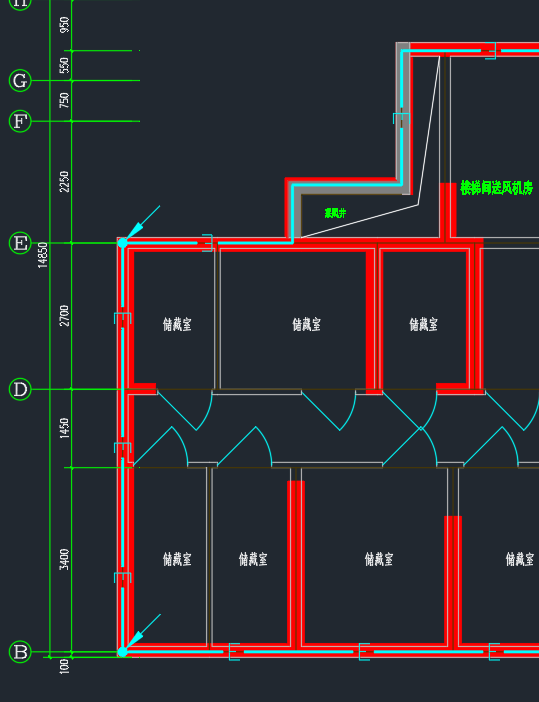

最外层的这一圈是接地母线吗?(地下二层基础接地平面图)

屋顶防雷平面图和基础接地平面图是分别放在屋面层和基础层吗，我楼层设置如何设置

楼层设置如何设置屋面层和基础层

避雷接地的问题

请问各位老师：避雷网均压环利用圈梁钢筋敷设和接地母线埋地敷设200mm2有什么区别？分别的含义是什么呢？如图，一层接地平面图红线代表的是什么？根据图和说明如何计算均压力环和接地母线？问题补充：请问建筑物钢筋砼基础内的钢筋（红线）算出的量应该套什么定额

新手求指教，具体问题如下，谢谢大家啦

图1：照明、插座平面图图2：接地图3：接地平面图问题：1、垃圾房配电箱和MEB箱的位置是一上一下吗，还是一左一右？          2、图3中1/3/4怎么算？               下面是我的想法，不知对不对，               3至基础接地的量：MEB到基础底筋，MEB距地高度+0.00到基础底筋               1强电设备接地的量：只有垃圾房配电箱是强电设备，所以是垃圾房配电箱-MEB的距离               4与进出建筑物金属管道连接的量：只有进垃圾房配电箱的电缆是穿金属管，这个量怎么算？

利用基础钢筋作为接地极这个怎么算量，没有说用扁铁之类的单独敷设接地母线怎么识别

如图，1、只说利用基础钢筋做为接地极，这个怎么识别呢（用防雷接地的哪一种构建）2、这个06定额没有此项（我们合同是山东06定额），应该套定额哪一项？3、说明和平面图上都没有提及用扁铁或圆钢单独埋设基础外围与引下线相接的接地母线，那么这一块我怎么识别呢，是识别到接地母线构建下，用钢筋做材质吗？新手一个希望老师详解答，非常感谢。

下图中的外墙引下线 工程量怎么计算

接地平面图中并没有画出在哪几个点引出，图中的25米应该指柱中引下线的间距吧，难道外墙引下线也是按25米一个点算吗，假如建筑周长是100米，那么就是100/25*1.5=6米算吗？而且这个扁钢在地下一米有什么用呢2024-05-13 17:24:13 补充
