风机控制箱上为什么一条回路上有三种不同的线和末端负荷

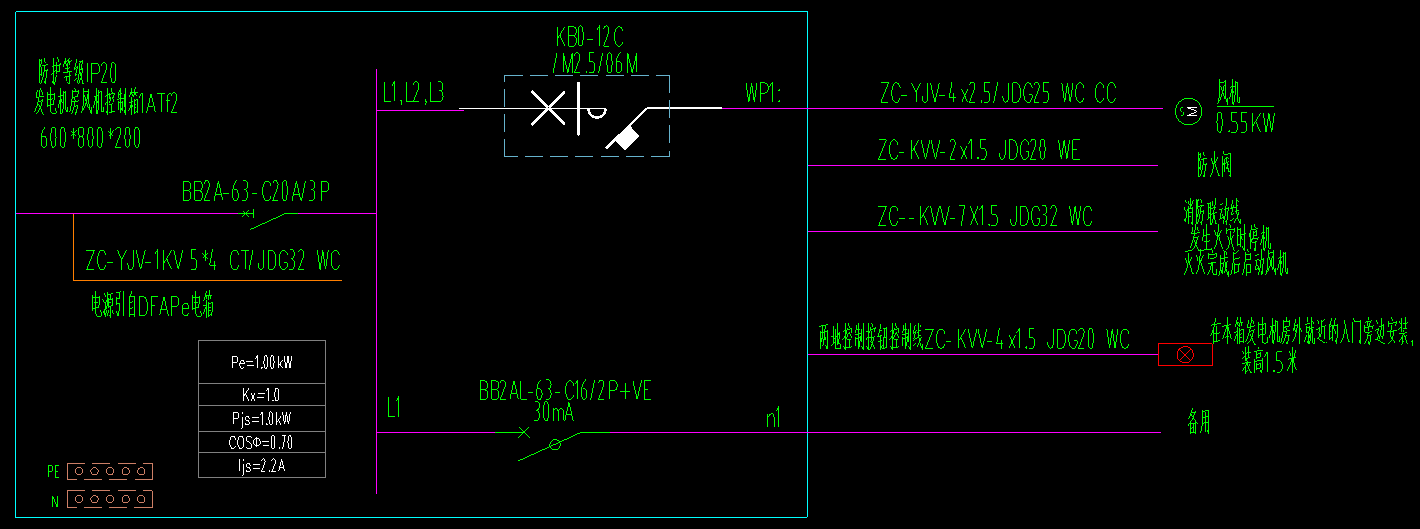

请问下各位大神，如图所示、是设计忘写WP2、WP3回路编号了还是本来就是这样设计的，如果是这样设计的那这三段线是风机控制箱到风机是ZC-YJV-4*2.5的线，风机到防火阀是ZC-KVV-2*1.5，防火阀到哪里是ZC-KVV-7*1.5的线呢？或者还有其他解释吗？
全部回答
(2)
首答仅用{{minutesHtml}}
-
那不是标注啦吗？防火阀及联动信号
2023-09-12 16:06:22
-
图画了4条线出来，你直接理解为4条回路就好了，至于回路编号，设计没编你也不用纠结，正常的
第一条是动力就不用说了
第二天是风阀的联动线，你直接从控制箱接到风机房出来的第一个风阀就好
第三条实际上是属于报警系统的，你在火灾报警系统应该能看到对应的这条线，这里只是显示有这么一条线进来，不用管他
第四条是按钮，平面图应该有画
2023-09-12 17:03:28
