土建结算钢结构算量GJG
|
378查看
1回答

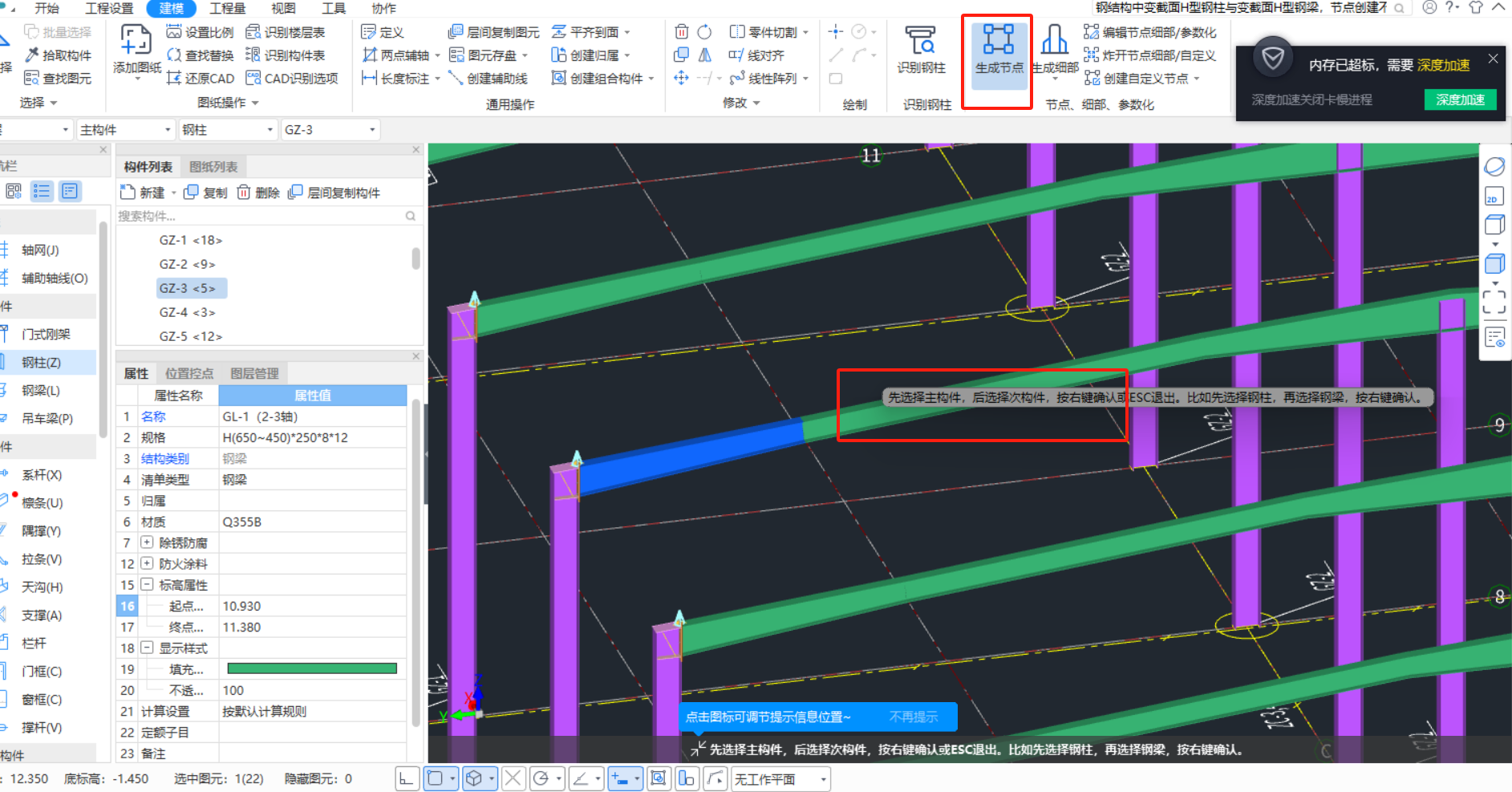

钢结构中变截面H型钢柱与变截面H型钢梁，节点创建不出来选中一个构件另外一个选不中
全部回答
(1)
首答仅用{{minutesHtml}}
-
原因一：两个钢梁没有连接上。
方法：手动拉伸钢梁连接起来然后在生成节点即可。
原因二：钢梁的上下表面不平齐导致的。
方法：
步骤一：将绘制好的钢梁删除掉，先绘制重点和一侧的钢柱，并且调整标高；
步骤二：绘制一整根钢梁并调整标高（注：一定要在打断之前调整标高），然后在打断钢梁，修改钢梁的规格。
步骤三：将钢梁的一侧镜像到另一侧，创建钢梁的节点即可。
2023-11-15 11:28:40
