桩承台怎么画 求精细画法
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

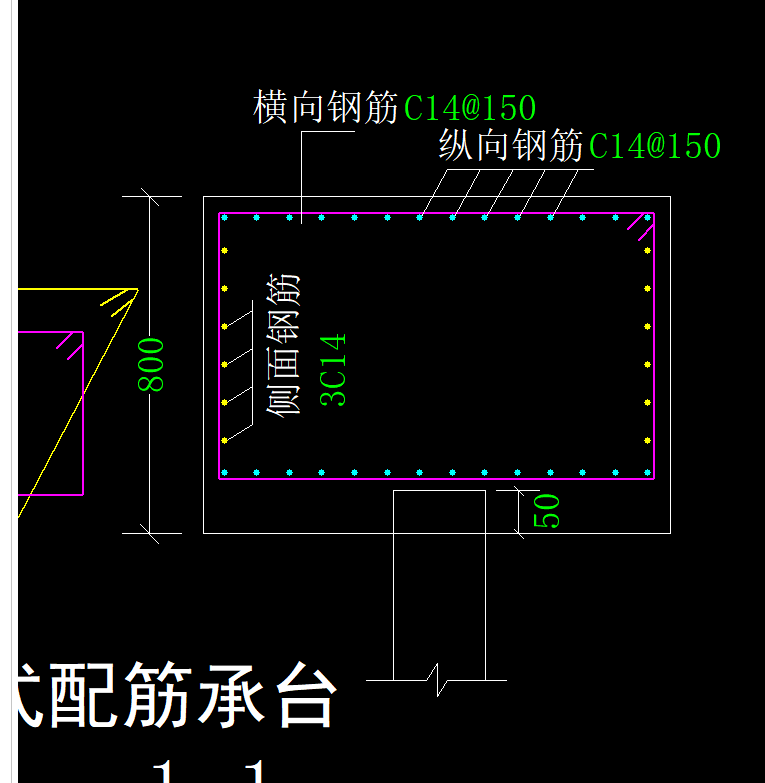

你好：用环式配筋承台定义。

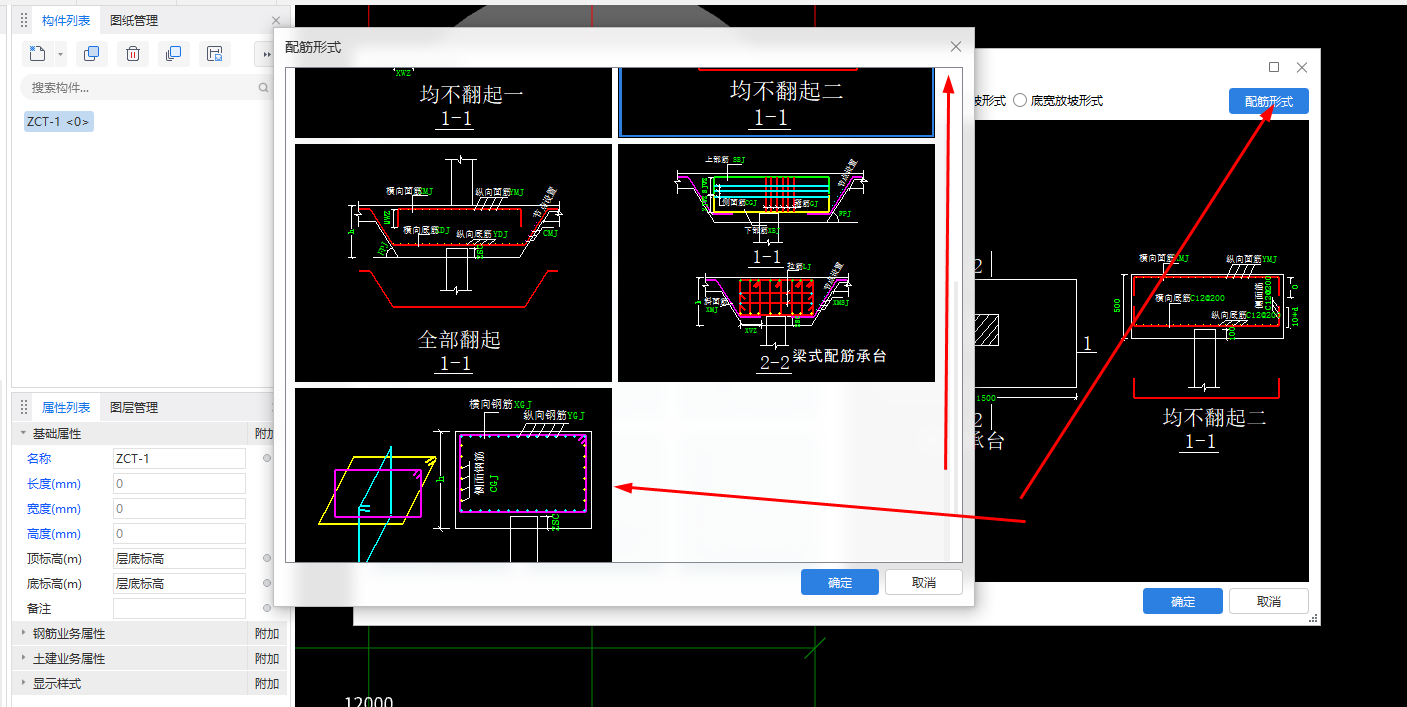

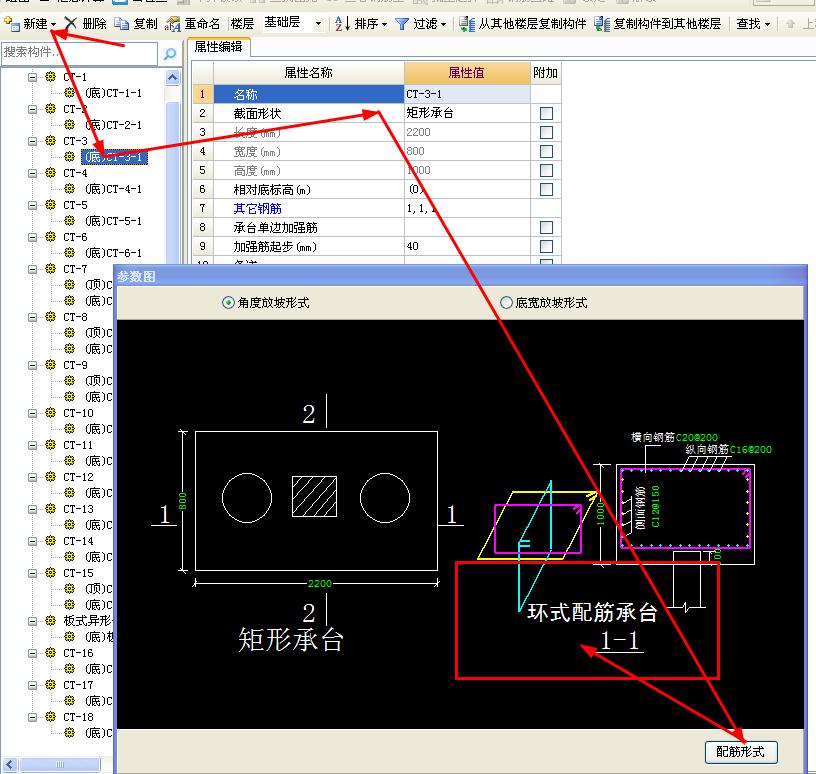

新建桩承台---新建桩承台单元---矩形承台---配筋形式---选择---环式配筋承台---修改钢筋信息---确定即可。
备注：只有矩形承台才有环式配筋，其余配筋没有环式配筋，如实际工程中有，建议在属性列表中的【其它钢筋】/【表格输入】中处理。
首次提交 2023-09-24 15:11:03 最近修改2023-09-24 15:19:25 (修改过1次)
-

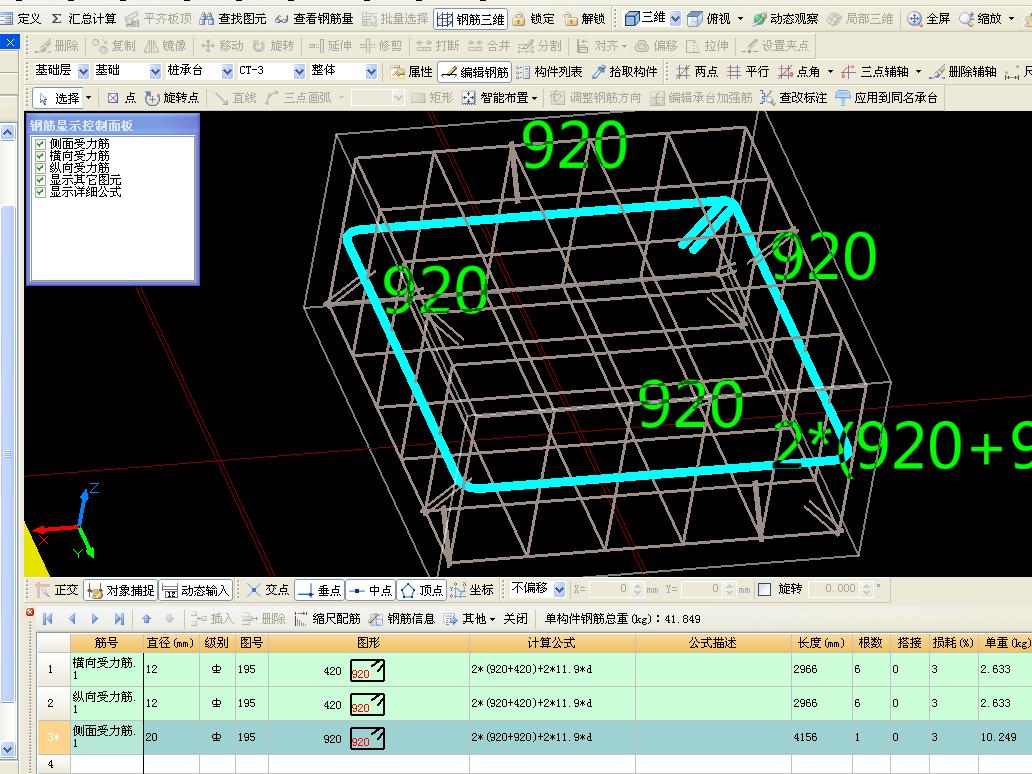

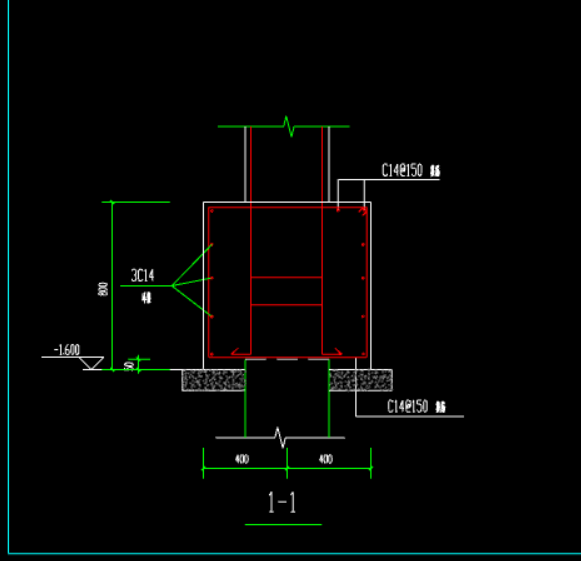

看上图是环式，结合平面图查看
2023-09-24 15:11:23
-
用环式配筋承台定义的
首次提交 2023-09-24 15:11:31 最近修改2023-09-24 15:16:19 (修改过2次)
-

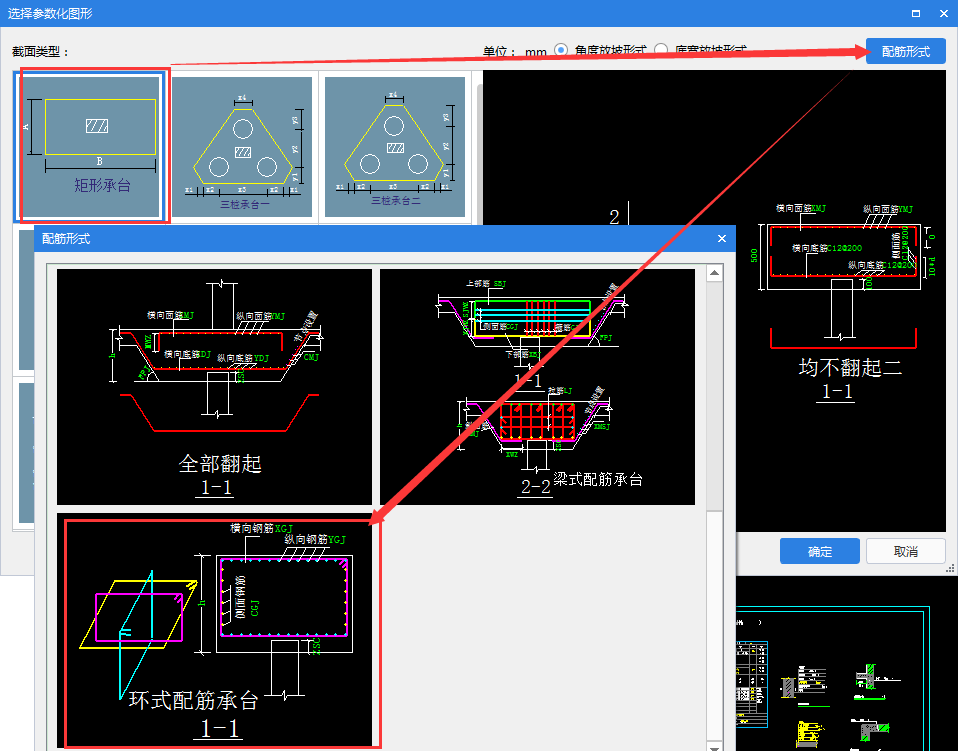

用环式承台定义布置：
2023-09-24 15:12:14
