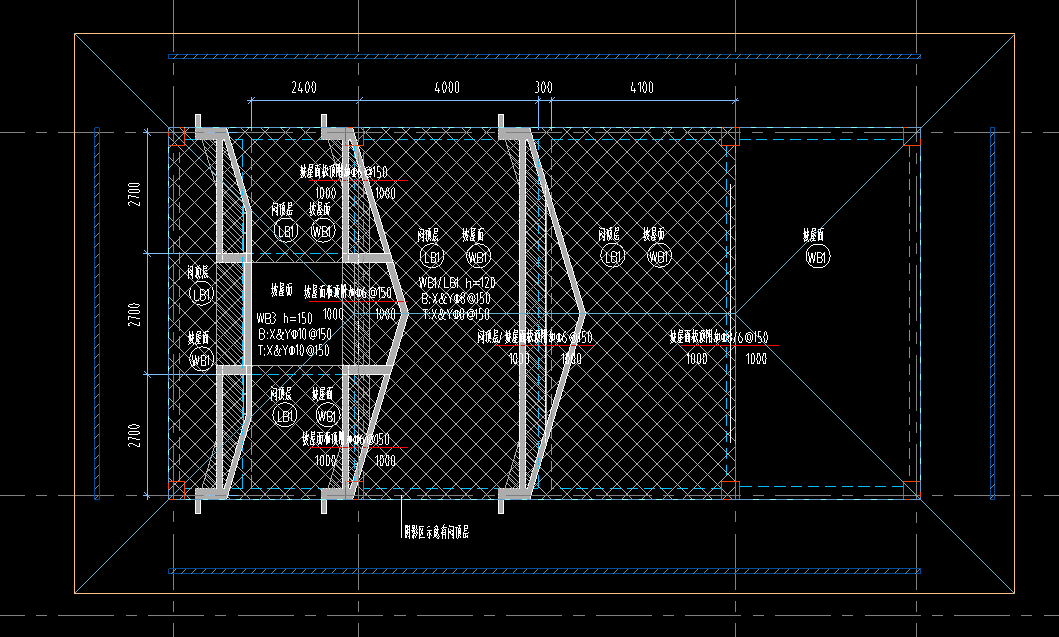

标高是6.7和7.35.这样的坡屋面怎样绘制
全部回答
(5)
首答仅用{{minutesHtml}}
-
定义屋面，智能布置，板，就行
首次提交 2023-09-30 14:26:17 最近修改2023-09-30 14:26:40 (修改过1次)
-
屋面板按屋脊线布置或分割，然后用三点定义斜板方式调整形成斜屋面板
2023-09-30 14:27:24
-
1、按照整个屋面外边线，绘制整块屋面；
2、按照坡线切割屋面
3、三点变斜，调整好被切割开的屋面标高
4、最后按支座梁、墙切割
2023-09-30 14:27:41
-
平的用平板，斜的用三点定义斜板设置
2023-09-30 15:03:32
-
用板三点变斜的功能
2023-09-30 15:52:31
