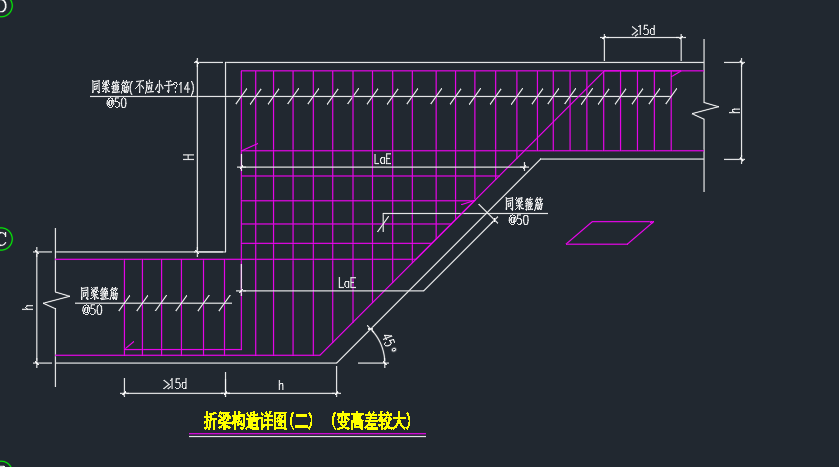

GTJ中，同一跨梁有高差，且截面不一样，设计给出这个构造详图，要怎么在软件处理？
全部回答
(2)
首答仅用{{minutesHtml}}
-
梁和基础梁的操作方法一致，以梁为例：
步骤一：在梁绘图界面---鼠标左键选中梁图元---右键---打断---鼠标左键在属性不同的位置点一下即可打断；
步骤二：鼠标左键选中梁图元，点击原位标注/平法表格，在原位标注/梁平法表格中修改截面尺寸或标高，若高度是渐变的，则输入格式为：300*500/800即可；

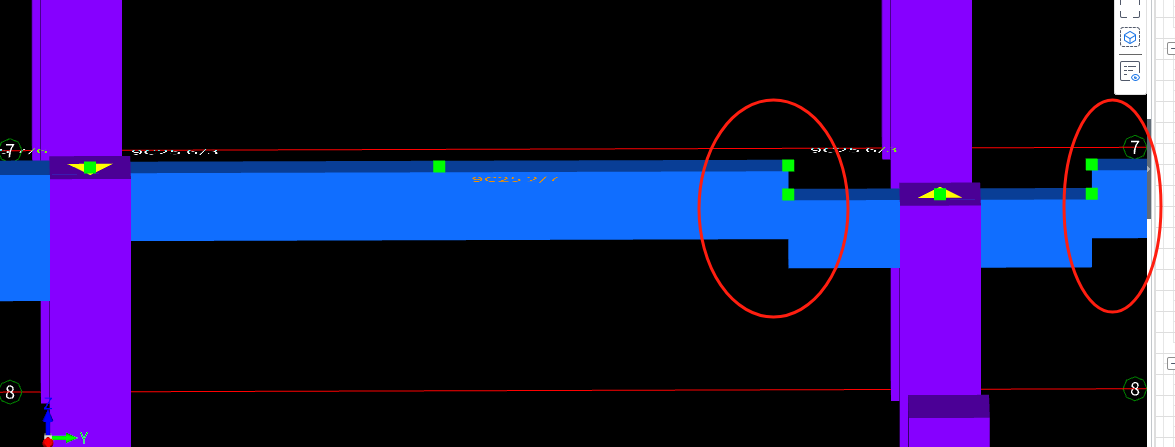

步骤三：选中修改好的两个梁图元，鼠标右键合并，若弹出“是否保留各自梁段图元的截面属性”选择“是”即可。如图：
或者 手工表格中处理
