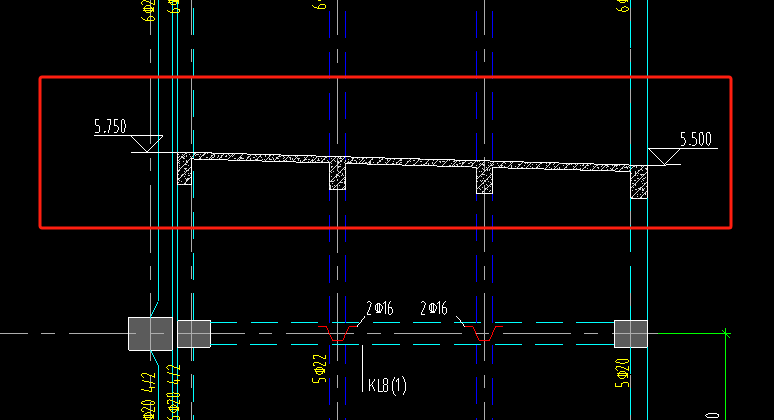

各位老师，梁图上出现的这个是什么东西该用什么定义绘制呢
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
是平面图上的局部剖面，上图这样表示板是斜的，标高不同
2023-10-21 14:09:28
-
斜板
2023-10-21 14:06:48
-
这是剖面翻转示意
2023-10-21 14:07:01
-
你好：

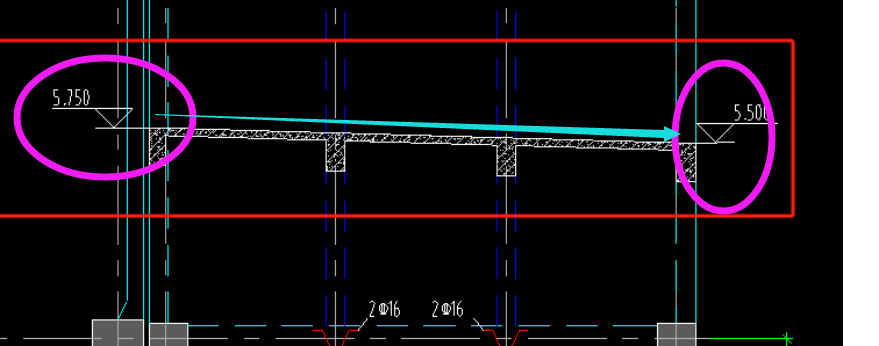

这块板是斜板从5.75斜到了5.5米的标高，你用定义斜板的功能，三点定义斜板就好：
切换到现浇板的界面---点击“建模”中的【三点变斜】功能---鼠标左键选择板图元，则显示出板各顶点的标高---鼠标左键点击标高即可修改标高---根据图纸要求输入板顶标高即可(每输入一次标高需敲一次回车)。如图：
2023-10-21 14:13:22
