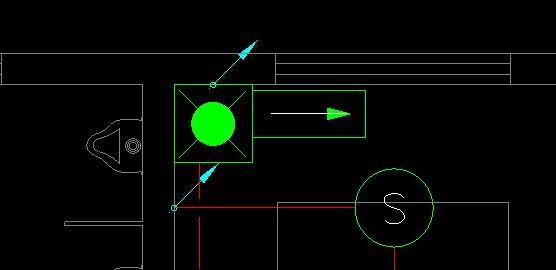

这个电气图里箭头什么意思，要怎么画。
全部回答
(6)
首答仅用{{minutesHtml}}
-
就是配管、配线从这里向上或向下的意思。
2023-10-29 16:52:36
-
引上线或引下线，设置立管
2023-10-29 17:00:34
-
蓝色是线管 的引上线
绿色的是疏散 指示灯
2023-10-29 18:21:55
-
引向箭头方向
2023-10-29 19:48:45
-
左；管线由此引上（去上层）
右；管线由（上层）引下到此插座
2023-10-29 20:22:14
-
管线引上去或引下去
2023-10-29 22:20:11
