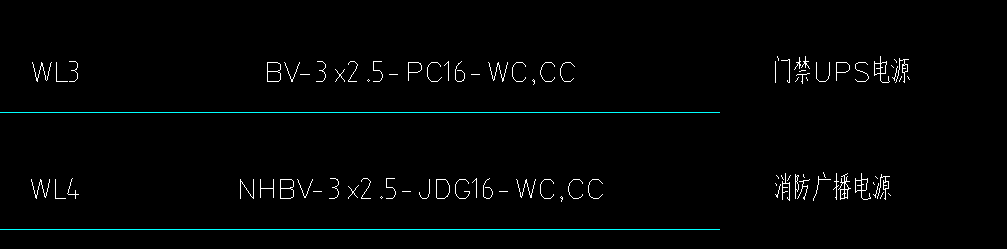

左下角WL3和4在一根线上吗？他俩的配管也不一样是同位置2根配管吗？

图纸上指示灯和声控画在一起怎么配管

图纸上指示灯和声控画在一起怎么配管,指示灯安装高度0.5米 声控1.3米，层高2.9，CC敷设。我的理解为 进指示灯一根管，然后出指示灯一根管 然后在连接开关一根管具体算立管的话就是 （2.9-0.5）*2+2.9-1.3配线的话 进指示灯是5根就是 进指示灯的水平长度加进指示灯的立管为5根线 ：（水平+2.9-0.5）*5出指示灯的立管和指示灯到开关的水平管在加上进开关的立管都是 3根线  ：（2.9-0.5+2.9-1.3+水平）*3是这样吗

弱电光纤问题

请问各位老师1.如上图下方所示“一根单模多芯光纤-CT”，此处图示是三根线，分别到三个层配线箱，实际计算的时候也是三根对吗？2.这个多芯光纤的芯数是应该是多少芯？第一张图最右边的线的芯数是“2*2*8=32”芯吗？3.第二张图的FD到AHD，是到每个智能弱电箱单独一根回路吗？4.第二张图上部所示，为什么一根单模2芯光纤要配两根pvc25的管呢？十分感谢各位老师！

消防接线问题

大神帮忙看一下图中这几个设备是怎么连接的1、图中只画了一根线，难道是串联的吗。2、模块需要接电源线，手报还需要接控制线，电源线和控制线怎么走的，是和信号线走一根管吗？3、系统图上信号线和电源线都是NHRVS-4*1.5，问题：（1）电源线是不是应该为bv线；（2）信号线是不是应该为NHRVS-2*1.5.4、为什么系统图左侧从消防控制室引来的联动总线和右侧图中信号线所标规格不一致。 补充问题：离线式感烟探测器需要接线吗补充问题：这个图中设计的二总线制吗？算量的时候用不用乘以2？

电气专业线路试题问题

老师你好，可不可以跟我讲讲从系统图中AP1-1引至2、5、8层JX箱需要几根电缆，是从AP1-1引出3根电缆，分别到2层、5层、8层，还是引出一个总的到8层，在2、5层接入分支电缆就可。 2、-1层AP1-1到JX-1-1 、JX-1-2是一根电缆还是两个呢？ 3、从AE引出11条回路在-1层是怎样引导各层中去的，是每层都从-1层的AE开始，还是从在图中立管引上线位置设一根立管到顶层，每层只画立管到应急照明间的一根横管即可？ 4、从AP1-2引出的XFX、DTX、HKX是不是只在顶层机房层有，其他层不设置呢？ 5、防雷接地中每层的局部等电位如何连接，需要画图吗，还是只需要识别等电位端子箱即可，MEB是如何接地的？ 期待老师的答复，在这里表示非常感谢老师

关于电气配管规格的问题

一般图纸设计说明都会有写BV-2.5mm2 2~3根用20,4~5或6根用25的管子。现场经验不足，想问清楚现场是按照说明来做吗？我应该按照怎样算会比较准确呢，以下是两张图片，求指导。还有电井里面明敷设用的软管挂着？不是走的配管明配在墙壁吗？这一段应该怎么计算，有图片吗？是不是距离半米左右用金属软管挂着就行呢？希望有现场图片看看，谢谢。埋地的钢管要做防腐吗？怎么套用呢？钢管埋地应该要防腐，在电气我还真没套过，需要套用吗？套的话这个是焊接钢管是不是除锈刷两遍冷底子油还要两遍沥青漆呢？
