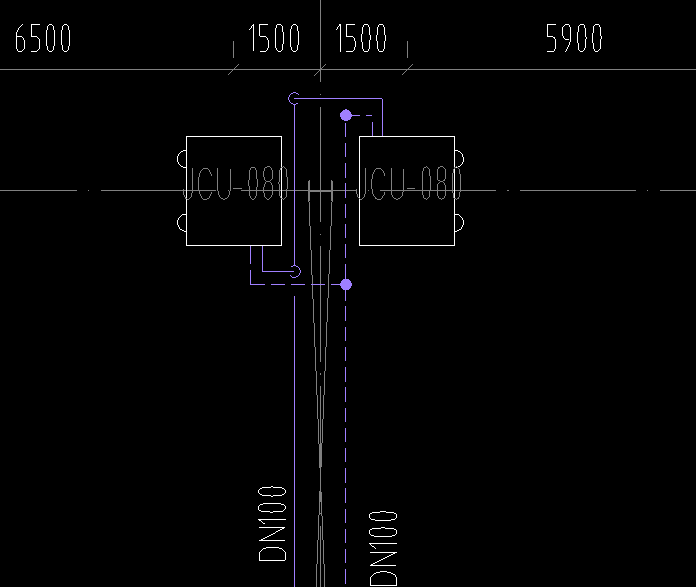

下图为空调水管的平面布置图，请问图中空心小圈和实心小圈是代表什么？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
实心圈-连接点；半圆-立管处
2023-11-14 08:48:37
-
实心圆代表管道节点分支；空心圆代表不同方向管道标高改变（下返/上返）
2023-11-14 08:52:15
-
实心是两节点
空心的 有立管高度差
2023-11-14 09:14:21
