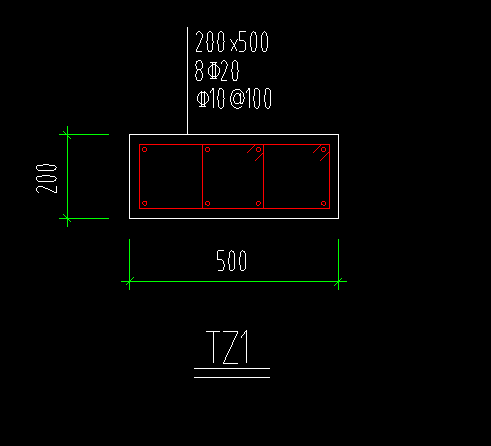

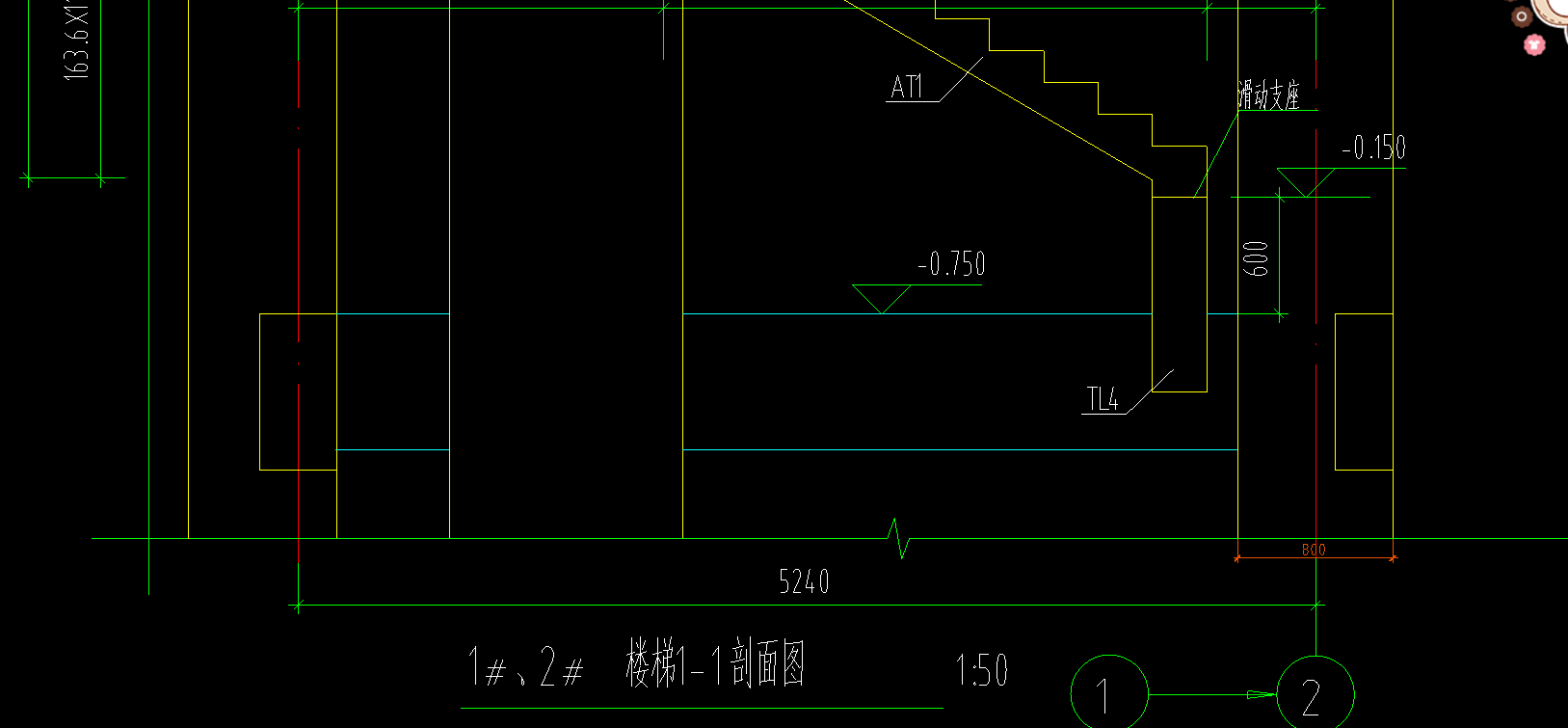

楼梯梯柱剖面图没有标注，只有一个大样图，尺寸对不上 怎么办？

导入的CAD图纸中使用“设置比例”发现很多尺寸与图纸标注尺寸对不起来，这种情况怎么处理？

如图所示，柱大样图纸标注尺寸是500，使用设置比例量取的尺寸是1667，这种情况在柱大样中普遍存在，怎么办？不会一个一个尺寸全部使用设置比例量取修改吧？

墙体剖面图

请教大家1、为什么同样是一个轴线位置，并且是同一个标高处，为什么这个大样图有两个呢，什么意思呢？2、这个墙体剖面图，到底该怎么看呢？应该怎么绘制呢？请老师们指教一下

剪力墙

这个剪力墙的暗柱是从基础顶开始的，但是只有桩承台，它就这样悬空吗？还有剪力墙身的底标高是从±0开始？还是从基础顶？基础低？开始2021-05-04 13:46:28 补充没有大样图，只有一个剪力墙身表

请问在GTJ2021中这个人防门框墙怎么画？

GFM1020大样图：GFM1020平面图：第一次接触人防，有几个问题请教各位高手，请不吝指点，非常感谢。1、大样图中a值括号里写的（详平面且≤1000）指的是左侧尺寸不能大于1000吗？下面平面图中的尺寸是不是大于1000了？这种情况是标错了还是？2、同样的疑问：大样图中b值括号里写的（详平面且>1000）3、平面图中一个“GFM1020(6)”、一个“GFM1020(6) 左”指的是两个门一个朝左一个朝右吗？那样的话右侧的柱子不应该在同一侧啊4、下面这个平面图中的“GFM1020(6)”中右侧的柱子是375且左侧还有一段250，大样图中是400，左侧没有墙，这样的要怎么画呢？【感谢各位前辈的指点和解答】2022-05-29 22:34:15 补充还有这个一框双门的大样图，这个能跟两个门的对应起来了请路过的老师帮忙看看第四个问题 多谢了

为什么导入个暗柱都乱七八糟的

不知道什么原因，我导入的暗柱都乱七八糟的，还需要自己手动一个个修改，不知道原因。我定位了轴线，也用比例在图纸上核对了，然后按照正常步骤都提取了柱子，因为总是混乱，我都先提取的框架柱大样图，然后提取框架柱，接着才是提取的暗柱的大样图，提取暗柱。都没掺和一块弄，掺和我怕更乱。但是导进去的柱子和暗柱也经常乱七八糟的。可能会存在个别柱子的截面尺寸和平面图的尺寸不一致的情况，但是这之外也还是乱七八糟的。之前我是没有用CAD做修改，后来实在太乱太浪费时间修改，我就用CAD绘制了一条黄色线保存以后，继续导入到千赢官网首页登录入口的，但是这里还是导入柱子以后乱七八糟。我还有个疑问就是，为什么我把绘制的修改后加了黄线的这张图纸修改后导入千赢官网首页登录入口看不见图纸名字，比如修改前图纸叫A，修改后图纸叫（修改A）。结果在千赢官网首页登录入口里面导进来（修改A）以后，不显示（修改A）图纸的名称，还是显示的最早导进来的图纸A，但是双击图纸A以后，倒是能看见图纸A和（修改A）两个图纸同时都在图纸A名下摆着。这个我也搞不明白什么意思。但是不论我想什么办法，导进来的柱子暗柱以及这些对应的构件截面还是老多错。不知道什么原因，望高手给点精髓知识，或者判断一下到底我哪个地方有问题了，谢谢。
