异形挑檐

截面编辑中  编辑钢筋

注：矩形栏板和面式挑檐没有截面编辑功能，钢筋只能在【属性列表】或【其它钢筋】中输入。

点击蓝色字体获取详细答案

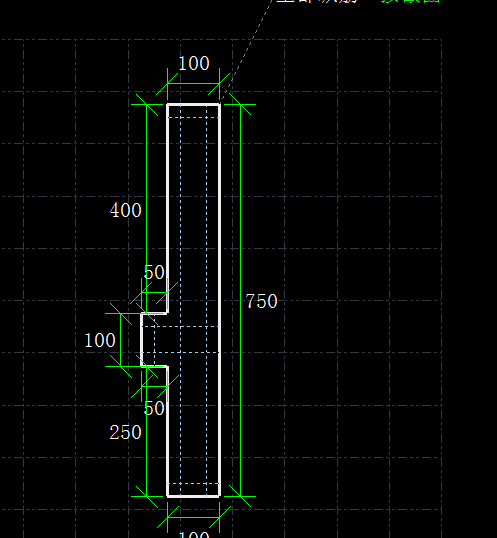

自定义线/线式异形挑檐/异形栏板/异形压顶截面编辑钢筋的方法一致，以异形挑檐为例：

在图元【属性列表】左下角点击【截面编辑】，选择“纵筋”或“横筋”进行绘制即可。

具体操作方法如下：

纵筋：选择纵筋，水平或垂直方向，钢筋信息中输入信息，直线/点/三点画弧按照参考线位置绘制；

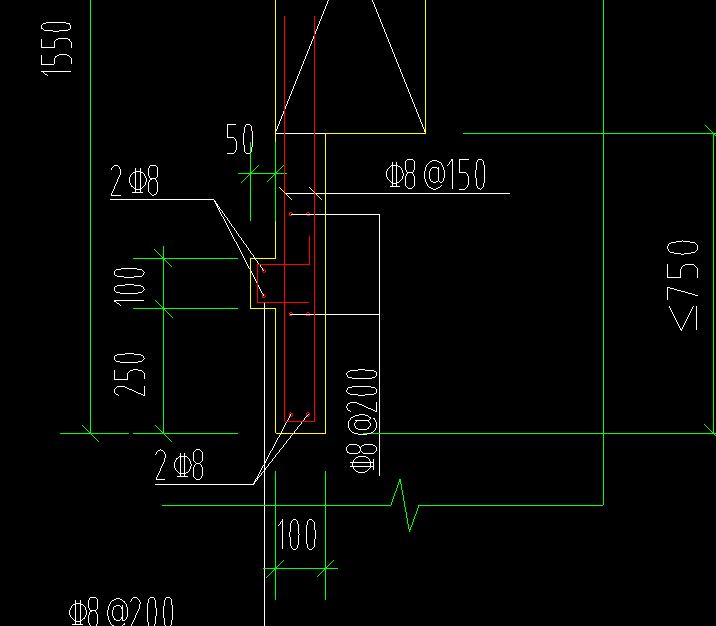

水平筋/箍筋/拉筋：选择横筋，选择直筋或箍筋，直线/矩形/三点画弧按照纵筋位置绘制横筋。如图：

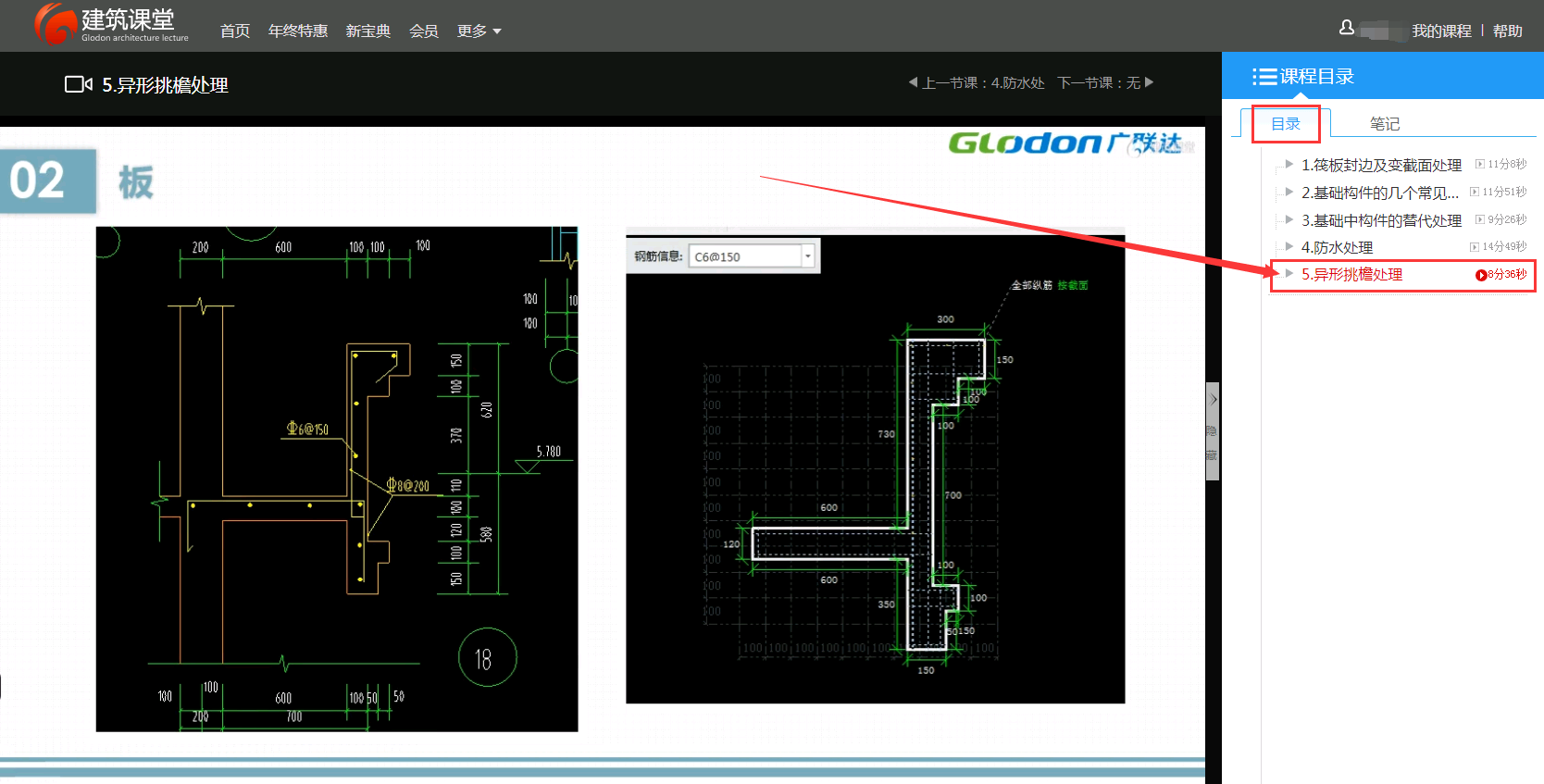

异形挑檐的绘制视频：https://jzkt.fwxgx.com/front/playkpoint/5943，打开链接后点击【异形挑檐处理】查看。
