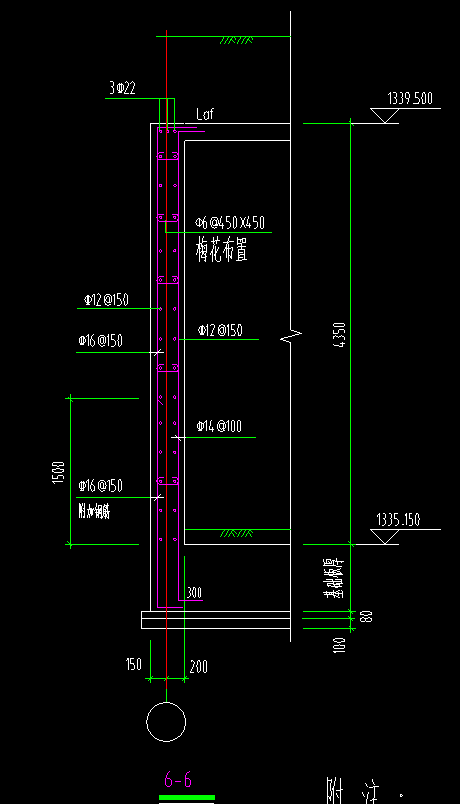

老师们，这个墙体在土建算量怎么画
2024-01-11 08:52:18 补充
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
从图中看应该是这样

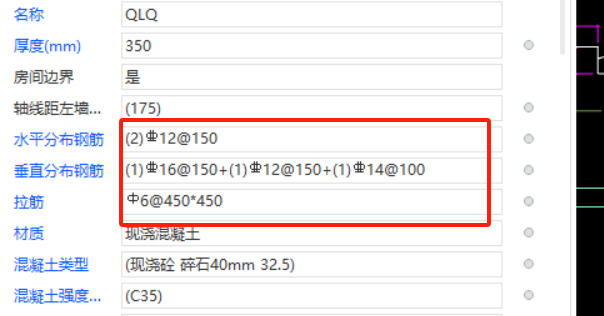

水平分布筋正常输(2)C12@150既可；
垂直分布筋中外侧通长筋为C16@150，内侧通长筋为C14@100和C12@150，个人理解为是隔一布一
所以输入(1)C16@150+(1)C12@150/(1)C14@100

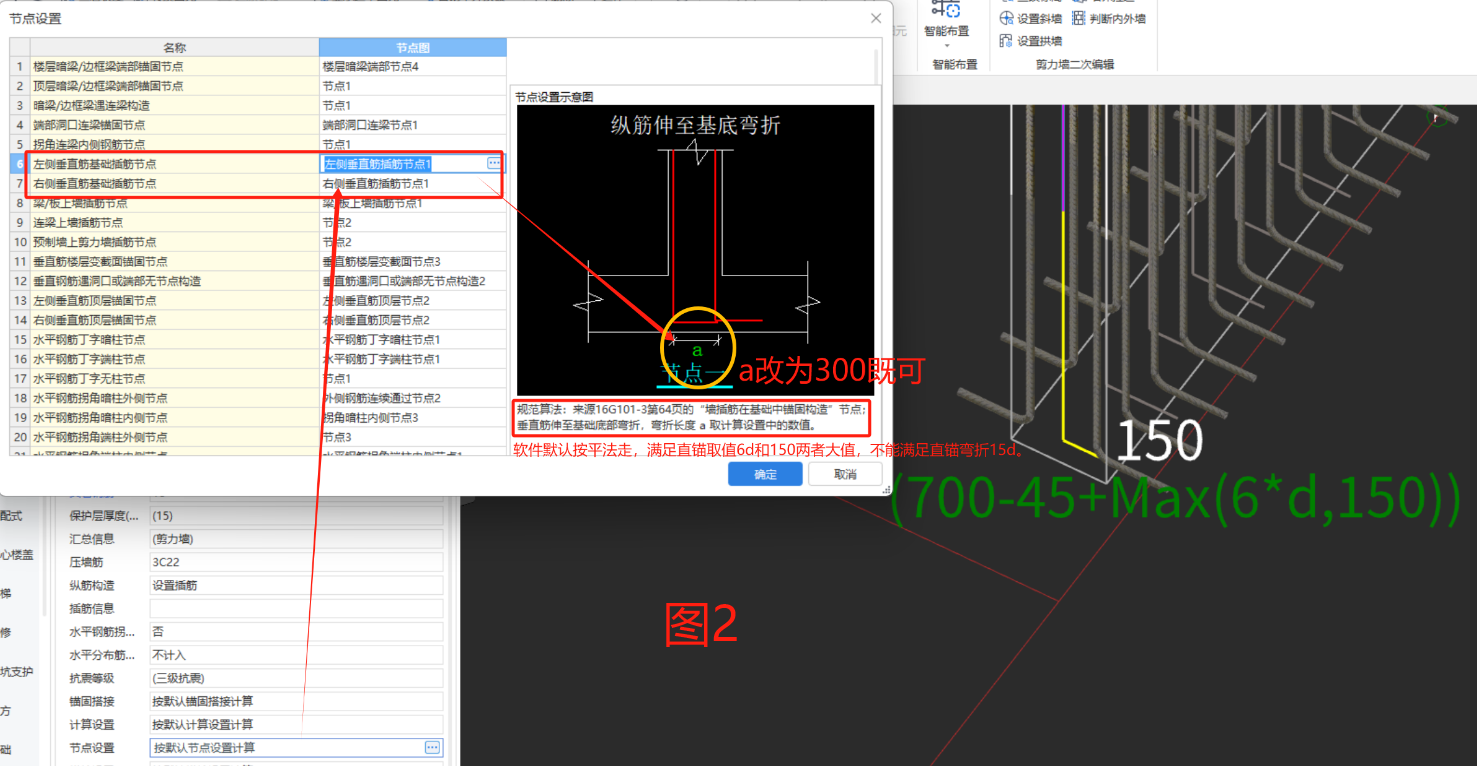

※注意※：这个底部300需要修改一下节点设置，见图2。

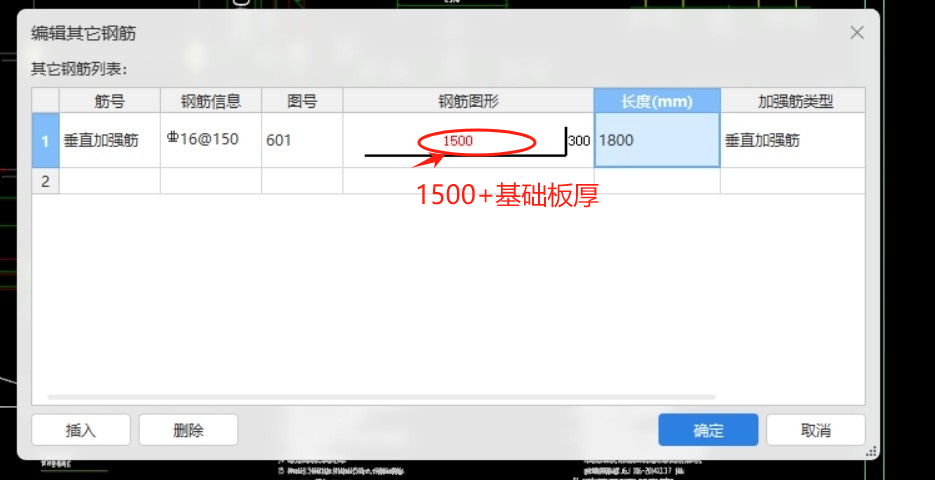

3.附加钢筋长度计算为1500+筏板厚度-保护层+300，我随意输入一个值，实际按照你自己的筏板厚度计算既可。

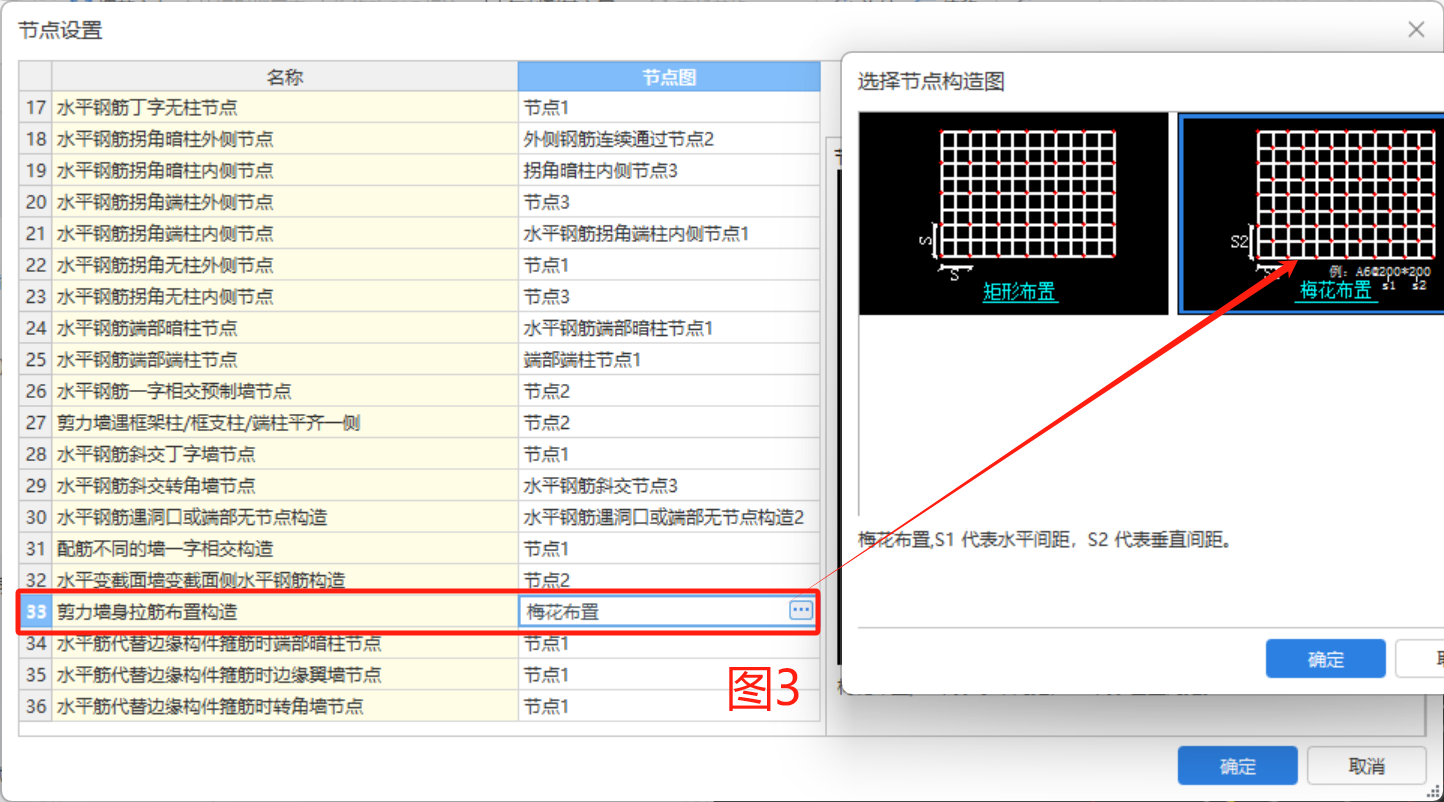

4.拉筋为梅花设置，也需要改一下节点设置，见图3。

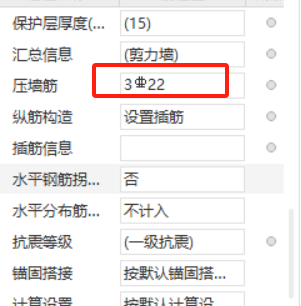

5.顶部3C22在压墙筋中输入既可，见图1。
首次提交 2024-01-11 09:12:10 最近修改2024-01-11 09:24:59 (修改过1次)
-
剪力墙
首次提交 2024-01-11 08:51:51 最近修改2024-01-11 09:03:41 (修改过1次)
-

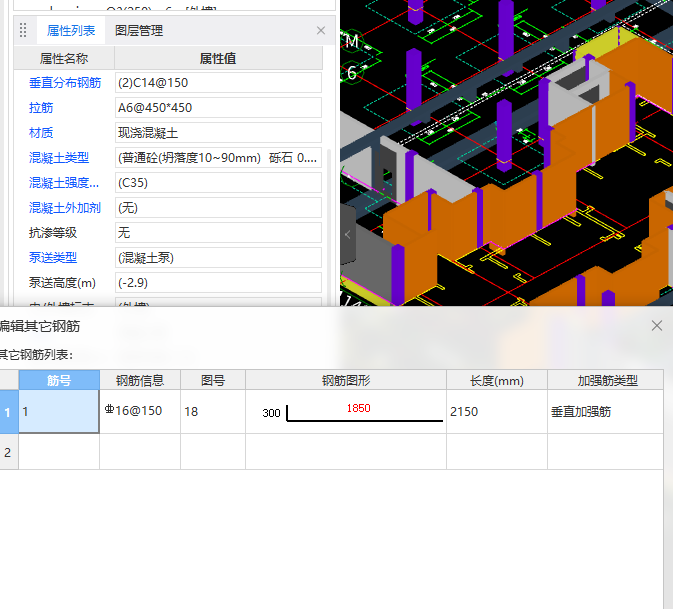

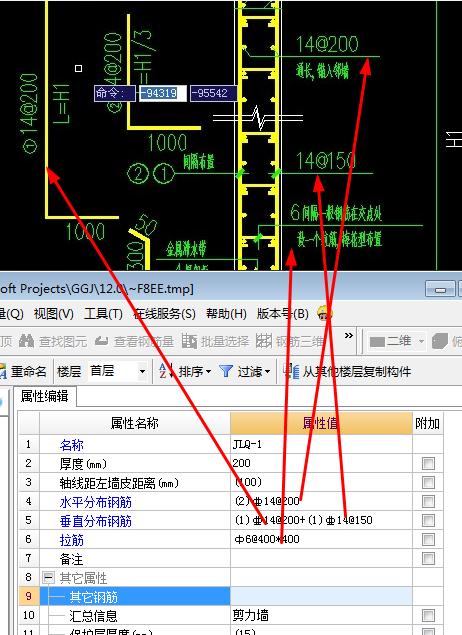

用剪力墙定义布置就可以了：
2024-01-11 08:53:36
-

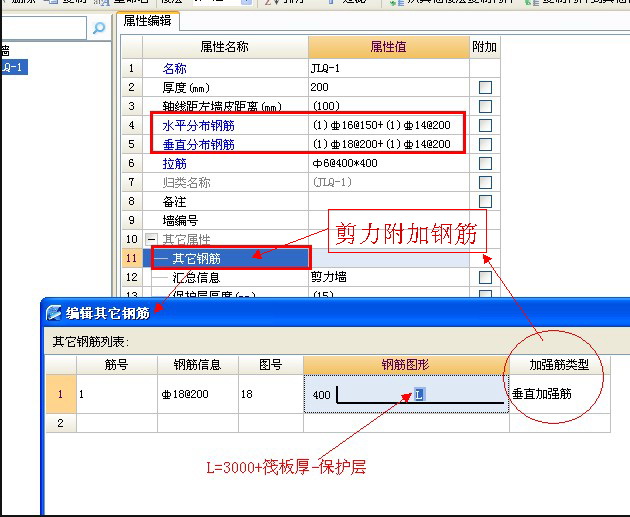

剪力墙定义，附加筋在其他钢筋输入
2024-01-11 08:59:34
