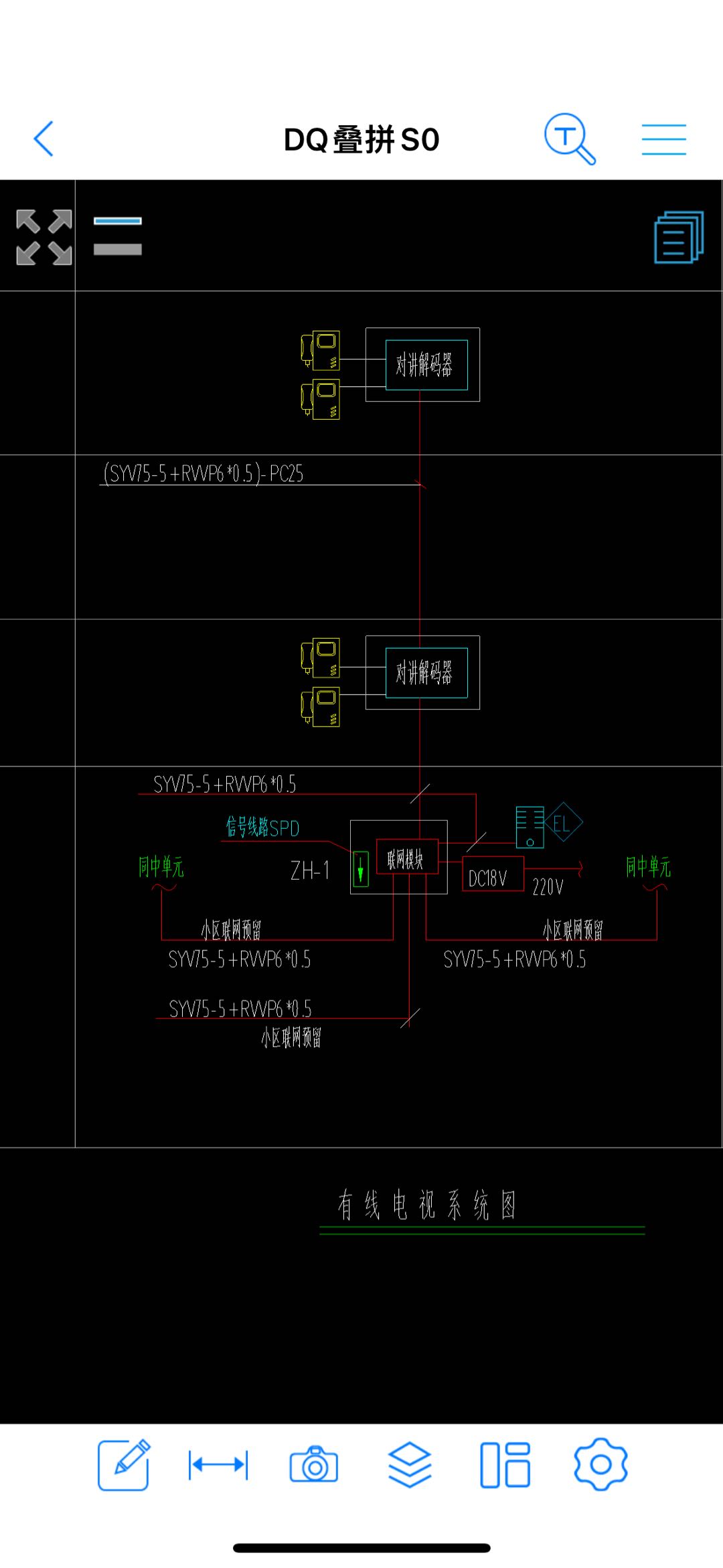

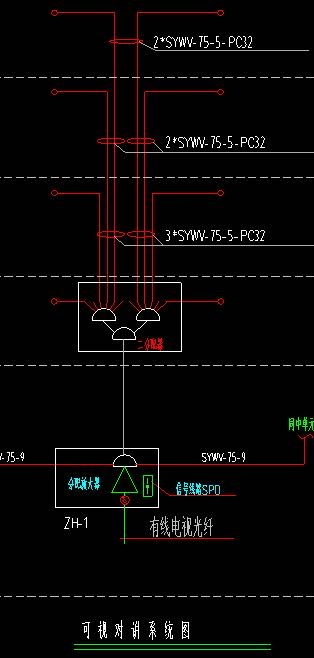

这两个图是一起看吗？为啥电视的系统图上也有楼宇对讲主机机

这两个图例一样吗？系统图上画的是M，平面图上是EL

可视对讲系统中，下面这两部分箱子套什么定额？

可视对讲系统里面，这两个电井里的箱子怎么套，是分开按图上注明的光纤盒、转换器、交换机这样一样样套还是套一个成套的箱子？

请问消防电源监控系统和电气火灾监控系统这个两个系统也是走消防接线箱吗？

1、就是这两个系统也是“消防控制室→每层消防接线箱→每层配电箱”这种布线顺序吗？2、如果是走接线箱的话是每层接线箱都往消防控制室走一路，还是接线箱是用一路串一起并联的？

消防中电气火灾监控系统、防火门监控系统、设备电源监控系统图中表示的意思

我截图的系统图是地下车库里消防控制室的设备电源监控系统图，这些配电箱在地库的f1-f6：6个区域。该系统图的意思是每个区域内的每个配电箱都有单独的线连到设备电源监控主机吗？还是每个区域内的配电箱“一根串联”连到主机。现在是在算量，具体有对现场怎么施工的思考，即使是一个区域内 箱子也在不同的地方，能串联在一起就一根到主机吗，还是每个被监控的配电箱都单独一组线去主机。这中间量差别蛮大的。

识图

图一是应急照明箱子的两个回路，一个是楼梯间照明，一个是前室照明，想问下系统图上明明是两个回路，为什么在平面图上却不分开，因为图二中圆圈内的是楼梯间照明，波浪线画的是前室照明。我的理解是，既然是两个回路，那么肯定是分开的，一根是箱子到楼梯间照明，一根是箱子到前室照明，平面图怎么会连在一起，是图纸画错了吗，谁能帮我看看图纸，我可以把图纸发你，你给我邮箱号码，我发你，我一定会采纳点赞的
