这个檩条怎么去画

前提条件：钢梁已经布置完成，并且上表面平齐。

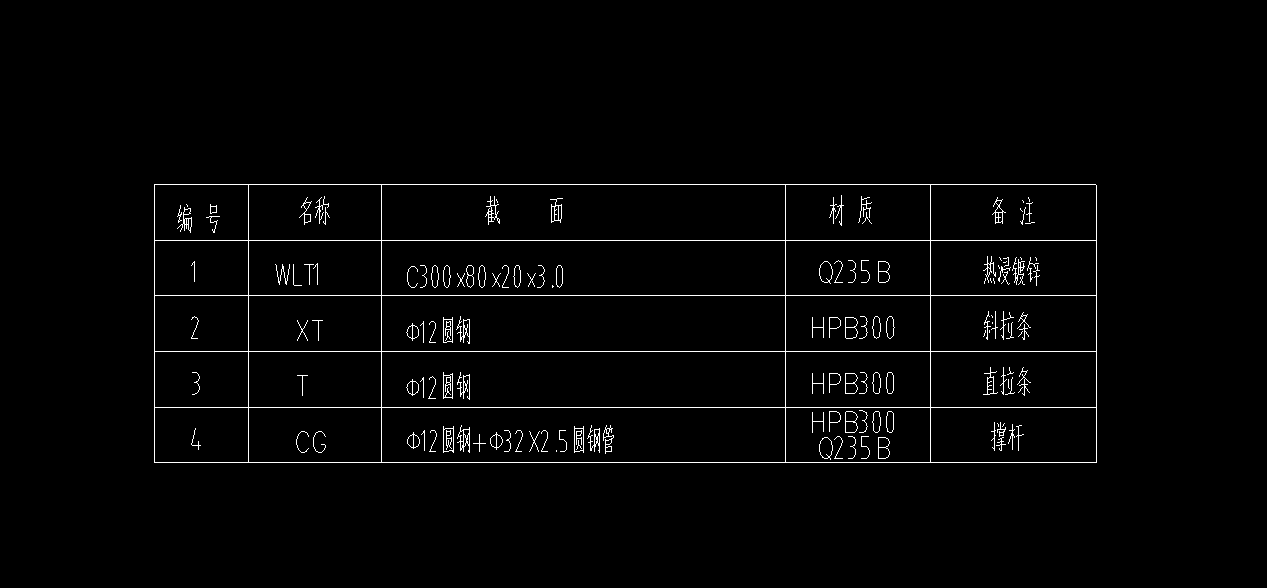

步骤一： 在新建檩条。

备注：设置檩条的规格属性，参数化布置的屋面檩条只能选择C型钢、H型钢、Z型钢、槽型钢、箱型、工字型截面，其他截面请用线式布置进行绘制。

步骤二：点击【布置屋面檩条】，根据提示信息：选择起始和终止钢梁，按鼠标左键选择钢梁，右键确认；如图：

步骤三：选择檩条的布置基线点。（注：选择的点是确定第一根檩条的布置位置）

步骤四：进入布置屋面檩条的参数设置界面：设置以下4项参数，完成后点击进入下一步设置；

1、设置檩条的布置方式：水平间距、坡间距（相对于坡屋面来说，檩条之间的间距）；

2、檩条的布置间距：每根檩条的间距尺寸，以及数量；

3、设置起始檩条偏移距离、距离钢梁上表面的距离；

4、设置边檩条的伸出长度；

步骤五：设置檩条节点信息：设置以下2项内容，完成后点击下一步；

1、檩条搭接方式：有搭接（要设置搭接长度）、无搭接（要设置檩条间隙）；

2、檩托节点：选择立板样式并设置尺寸；选择加劲板样式并设置尺寸；

步骤六：设置螺栓的参数，完成后点击确定，完成檩条的布置。如图：
