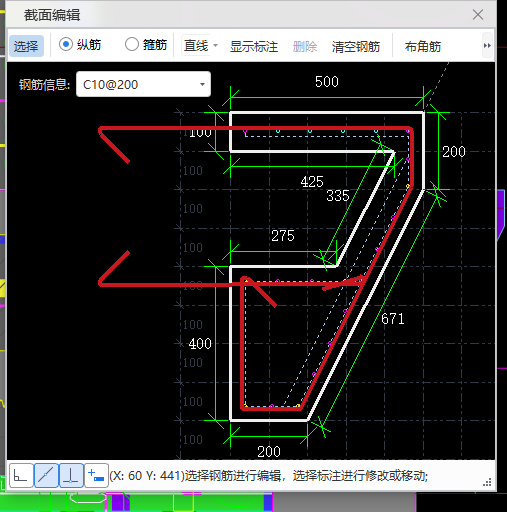

各位老师，为什么汇总显示截面参考线不合法呢？
全部回答
(4)
首答仅用{{minutesHtml}}
-
保护层厚度改下
2024-02-27 15:21:44
-
钢筋线超出了截面编辑
2024-02-27 15:22:15
-
原因一：图元的保护层厚度大于或等于截面尺寸导致。
方法一：在自定义节点【属性列表】中修改保护层厚度，或者在构件名称后边点击第二个【编辑钢筋】的图标，修改绘制的钢筋。如图：
方法二：重新定义自定义节点，设置正确的属性信息，选中已经绘制的图元修改名称为新建的构件进行替换。
原因一：自定义节点中点筋布置在线筋外侧。
方法：重新绘制点筋/线筋，将线筋绘制在点筋外侧。
原因二：自定义节点线筋绘制的有问题。
方法：删除或清空自定义节点线筋，按照图纸中给定线筋形式重新绘制或重新识别即可。
原因三：自定义节点截面范围外有绘制多余的钢筋。
方法：将多余的钢筋删除后重新汇总计算。如图：
首次提交 2024-02-27 15:22:31 最近修改2024-02-27 15:38:54 (修改过1次)
-

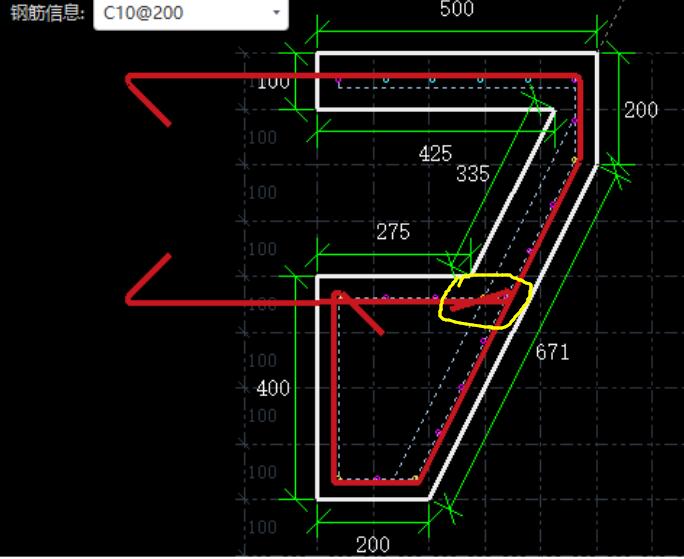

有可能是下例圈内的弯钩
2024-02-27 15:23:22
