砌体墙没有标识能不能识别，还是只有手动一段段画上去！
识别墙的时候提取墙边线，然后识别墙标识，发现没有墙标识，图纸只是右下角图例给出几种墙厚度！是不是只有手动画上去？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
识别墙的时候提取墙边线，然后识别墙标识，发现没有墙标识，图纸只是右下角图例给出几种墙厚度！是不是只有手动画上去？

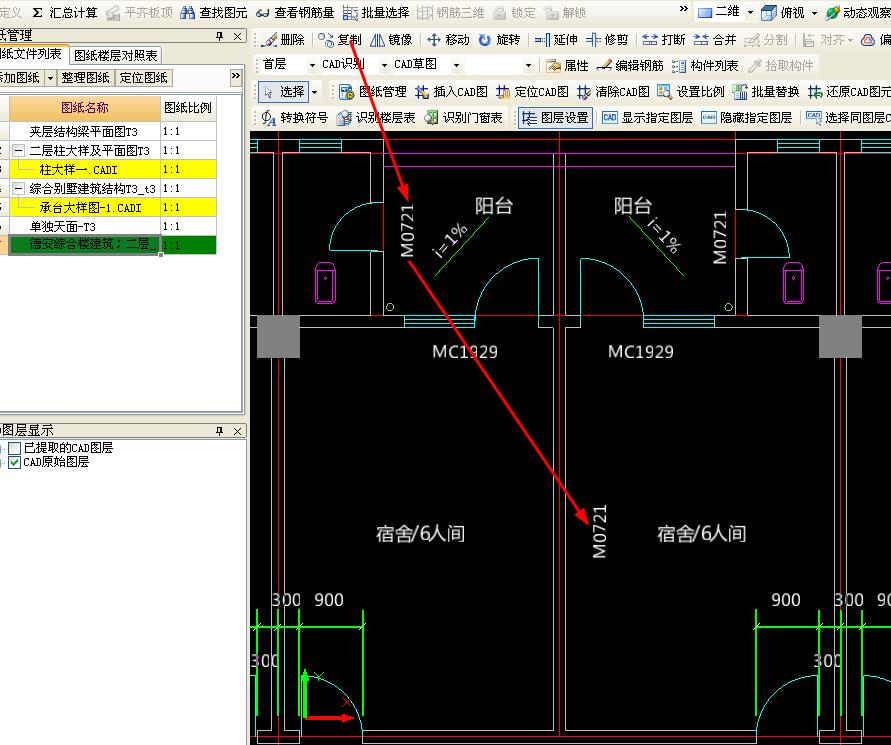

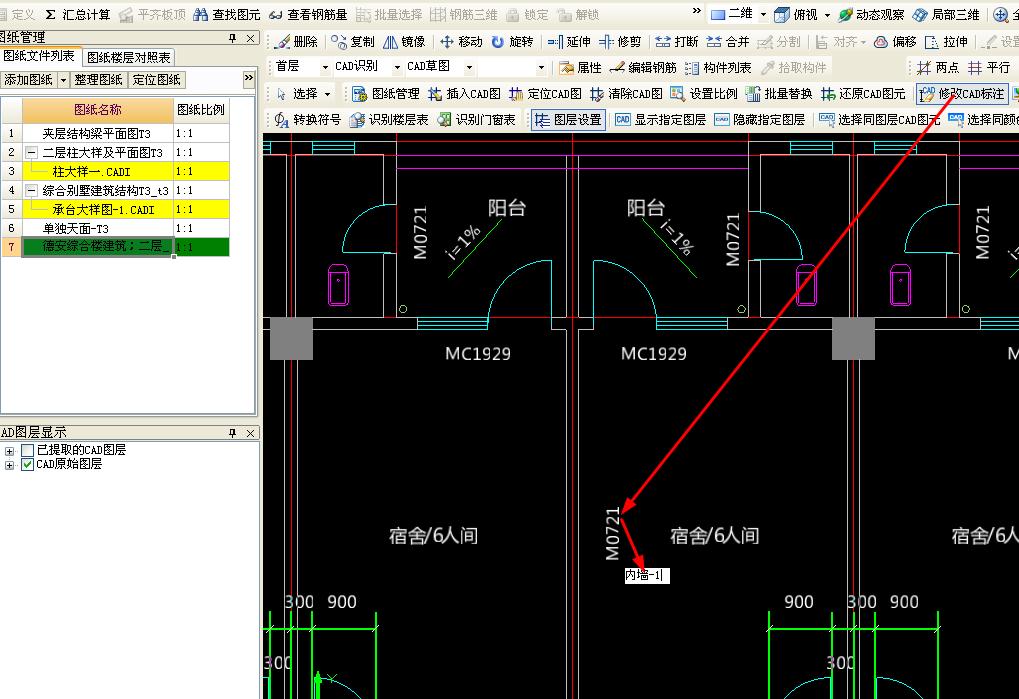

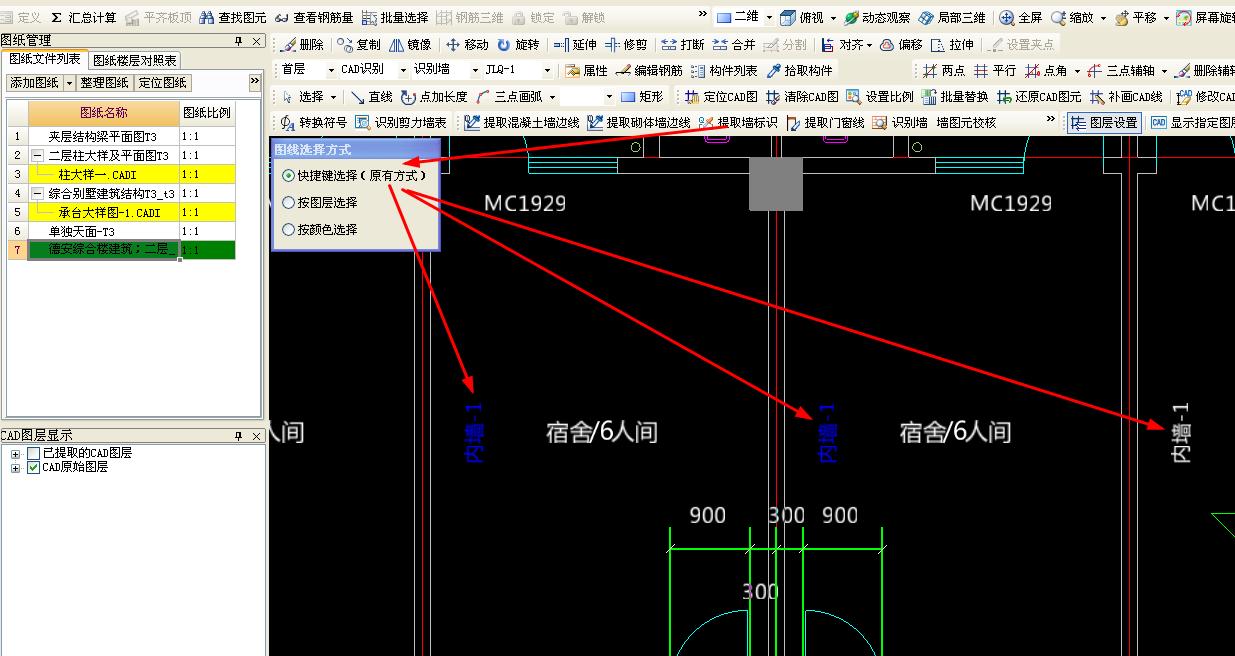

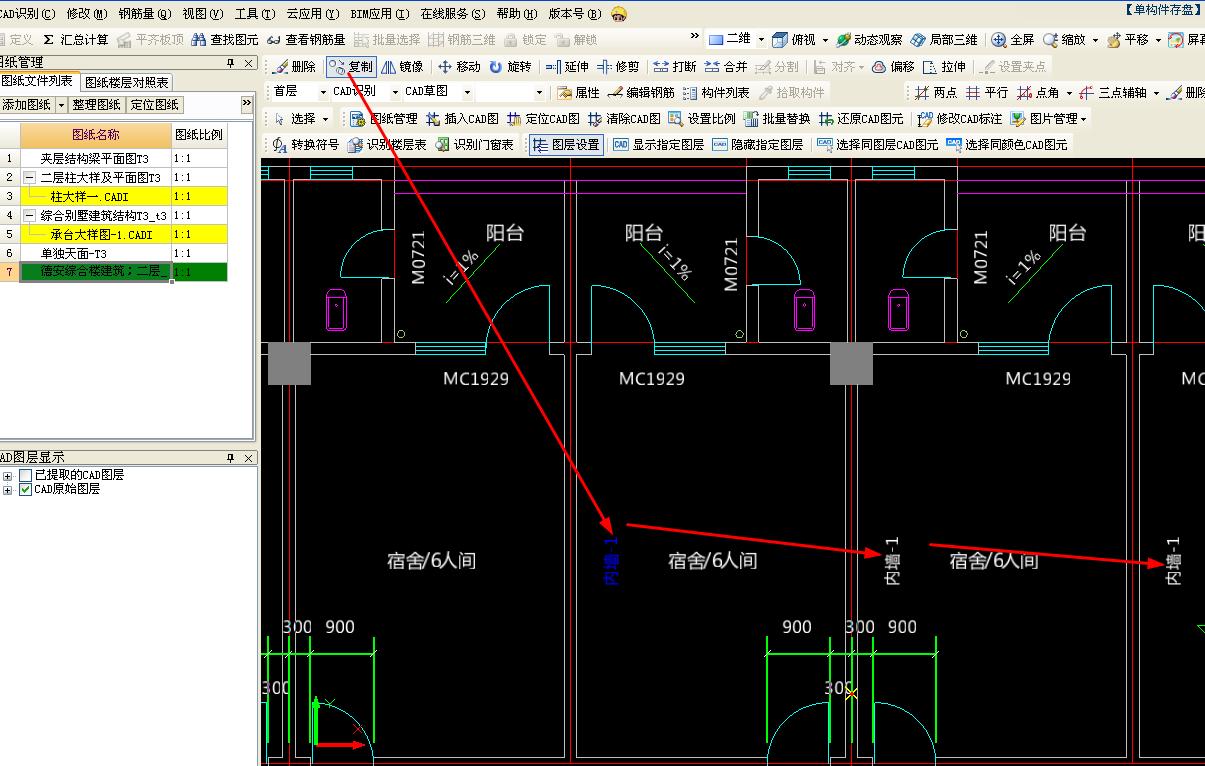

答：无标识，在CAD草图中添加墙标识后才进行识别，添加方法用复制和修改的方法。然后按厚度提取后，按不同厚度点选识别。然后分执行多次（按墙厚分）。与剪力墙的方法相同。
2015-03-08 20:09:51
-
识别墙的时候提取墙边线，然后识别墙标识，发现没有墙标识，图纸只是右下角图例给出几种墙厚度！是不是只有手动画上去？
——：是的，像这样的没有给出墙体名称的，最好是自定义绘制（可以借用CAD底图描图）
2015-03-08 17:32:06
-
借助CAD增加画图，再导入千赢官网首页登录入口中。
2015-03-08 21:31:49
