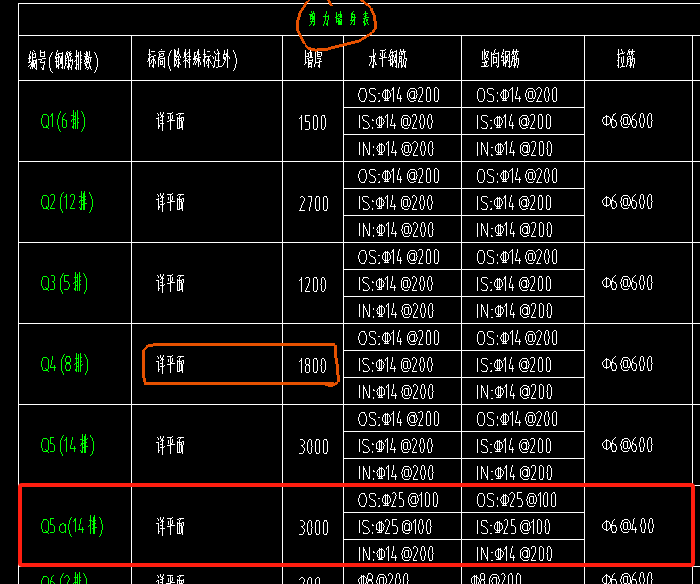

剪力墙的标注这个是什么意思呢？
全部回答
(3)
首答仅用{{minutesHtml}}
-
问设计。
2024-03-08 17:00:32
-
标高让你看平面图
2024-03-08 17:00:44
-
OS表示外侧，IS表示内侧，IN表示中间，这个最多能表示三排钢筋。标高按平面图标注。你这个表格显示部分墙体厚度达到几米，而且部分墙体钢筋有十几排，这个应该配有其他详图或截面图，剖面图等，或者平面图中表示出钢筋排数。仔细看一下其他图纸。你也可以传一下其他图纸看一看
2024-03-08 17:11:45
