这个给水系统图怎么看呢，水管从哪引入的，是什么型号呢

这个给水系统图在平面图上没有显示画在哪个位置，该怎么看怎么绘制呢，也没有长度信息

看不懂中央空调图能不能说下图纸上的红色线和蓝色线哪个是冷媒管呀

室外空调连接室内机的是什么管子呀型号怎么看，平面图上蓝色线是 冷媒管吗，怎么算的呢，谢谢各位大神

配线问题？

平面图和系统图都显示照明回路BV2.5，但说明中有句话引入单个灯具的线是BV-1.5，这句话应该怎么理解呢？是如果是非末端灯具到最末端的灯具连接使用BV1.5呢？还是如果图中出现灯具单独回路单独连接时使用BV1.5，或者是从灯具最近端的接线盒到灯具，如果是吸顶安装的话这段距离是不是就是可以忽略不计的？？？那种理解是对的呢？这个引入单个灯具这个“单个灯具”应该怎么理解呢？ 还有系统图显示插座回路BV4，但是说明中说引入终端插座BV2.5，这个是指最末端的插座连接线？

弱电系统网线和电话线套定额的问题

如下三张图，第一张是弱电系统图，第二第三张为顶部和底部局部放大图。第四张图为多媒体想进线图。 问题１：第二张图的ＨＹＶ１００（２*０.５）是不是指此电话线为１００对每对有２根０.５ｍｍ２的ＨＹＶ线？ 问题2：第二张图中的MDF箱是什么箱子？平面图中并未找到此箱子。是否需要套定额？ 问题３：如果１００是指１００对的话那在套定额的时候该怎么套呢？我的理解是从机房到MDF箱是100对，从MDF箱到多媒体箱和从多媒体箱到电话都是1对。我的理解正确吗？那从每户的多媒体到每个电话不是只有1对电话线的吗？套100对或是套1对是不是不太合适？还是应该分开套定额呢？ 问题4：对比第二张图和第四张图中的网线标注分别是（1）：八芯光纤（2）：超五类4对对绞线，这两个那儿不一样？在套定额的时候该怎么处理呢？ 谢谢老师.问题补充：参考定额为河南08定额

关于给排水系统图的问题

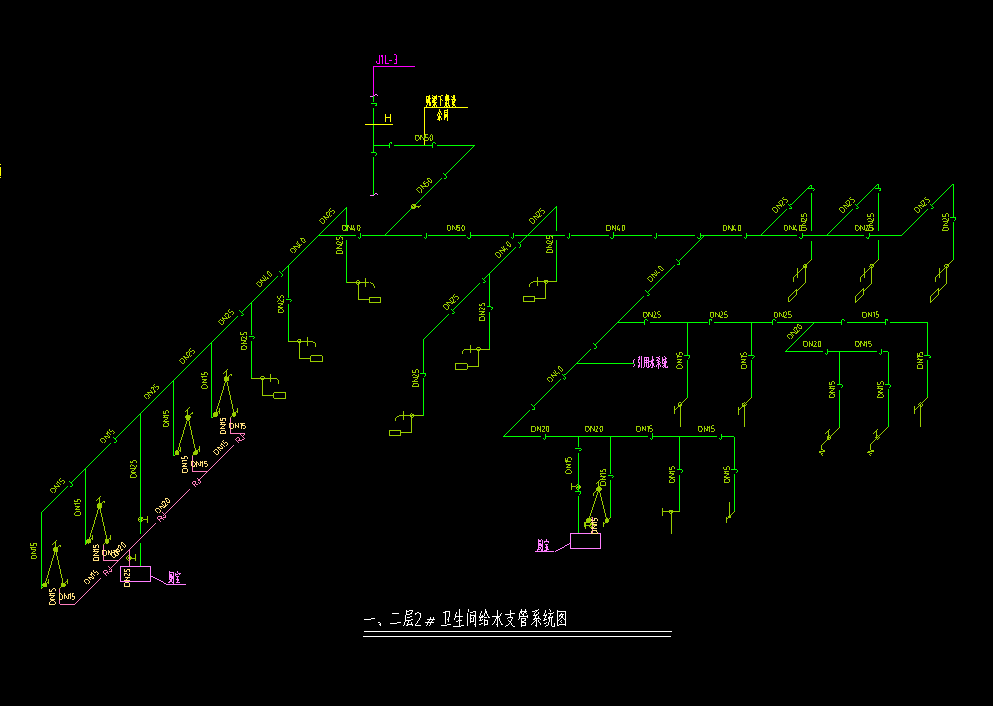

如下图是我做的一个工程里的给水系统图。我想请问几个问题：1、这个淋浴器 坐便器的立管（就是图中白色的竖向管道）我是按照每个地方0.3m的预留计算的，这样子是否合适？2、如果问题1是可以这样计算那么这些立管上的截止阀是否还计算呢？3、图纸中关于卫生器具的描述只有这一段，我的理解是卫生器具就只计算大便器、地漏和厨卫的洗手盆，其他的热水器、洗衣机都不计算只预留管道让用户自理（虽然图纸中并未说明），这样考虑是否合理？我原来做的住宅工程有的商品房就是只预留立管和地漏，其他什么都没有，可有的安置房却包含洗脸盆和大便器。请问老师在日常工作中对于卫生器具这方面是如何确定是否计算的呢？
