请问GTJ怎么能绘制这种变截面的柱？

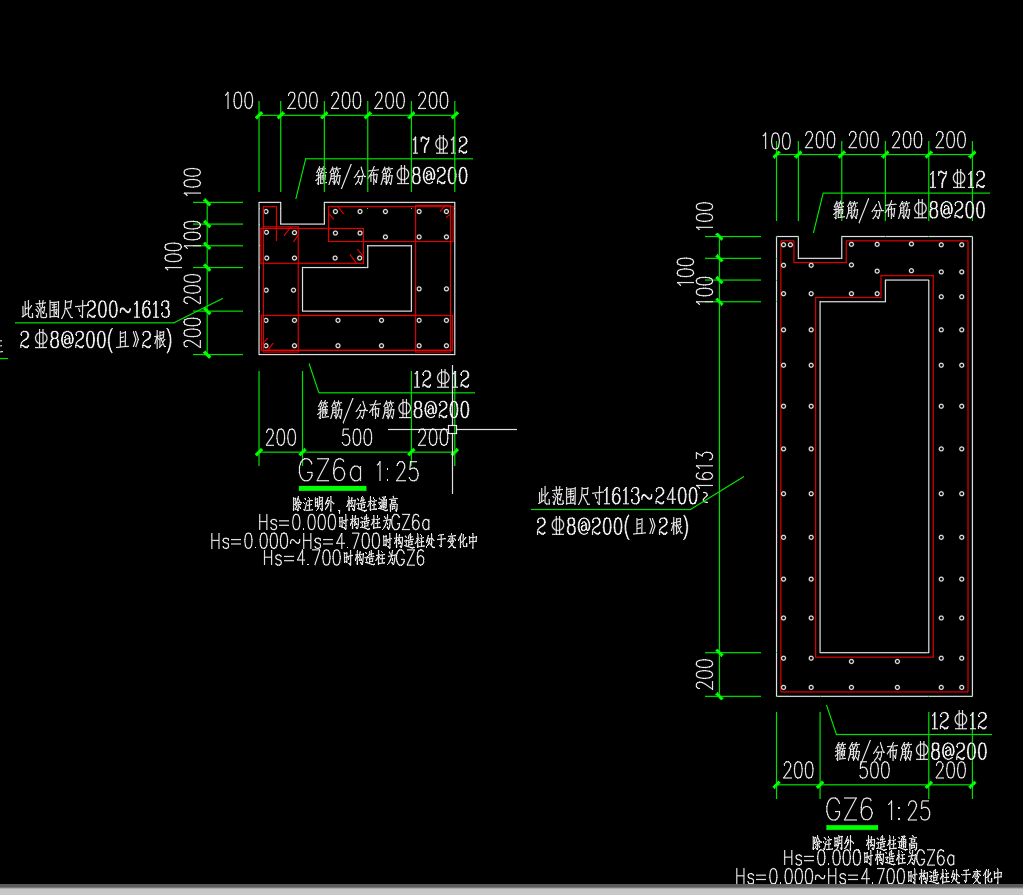

如图，0.0标高截面是GZ6a，4.7标高截面就是GZ6
这种变截面的柱应该怎么绘制呢？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
结合别的图纸看看，上下都是写的还是只有一边是斜的，如果只是下面是斜的就好办，上部采用异形暗柱定义，两边采用剪力墙，下部采用斜板
2024-03-15 23:13:56
