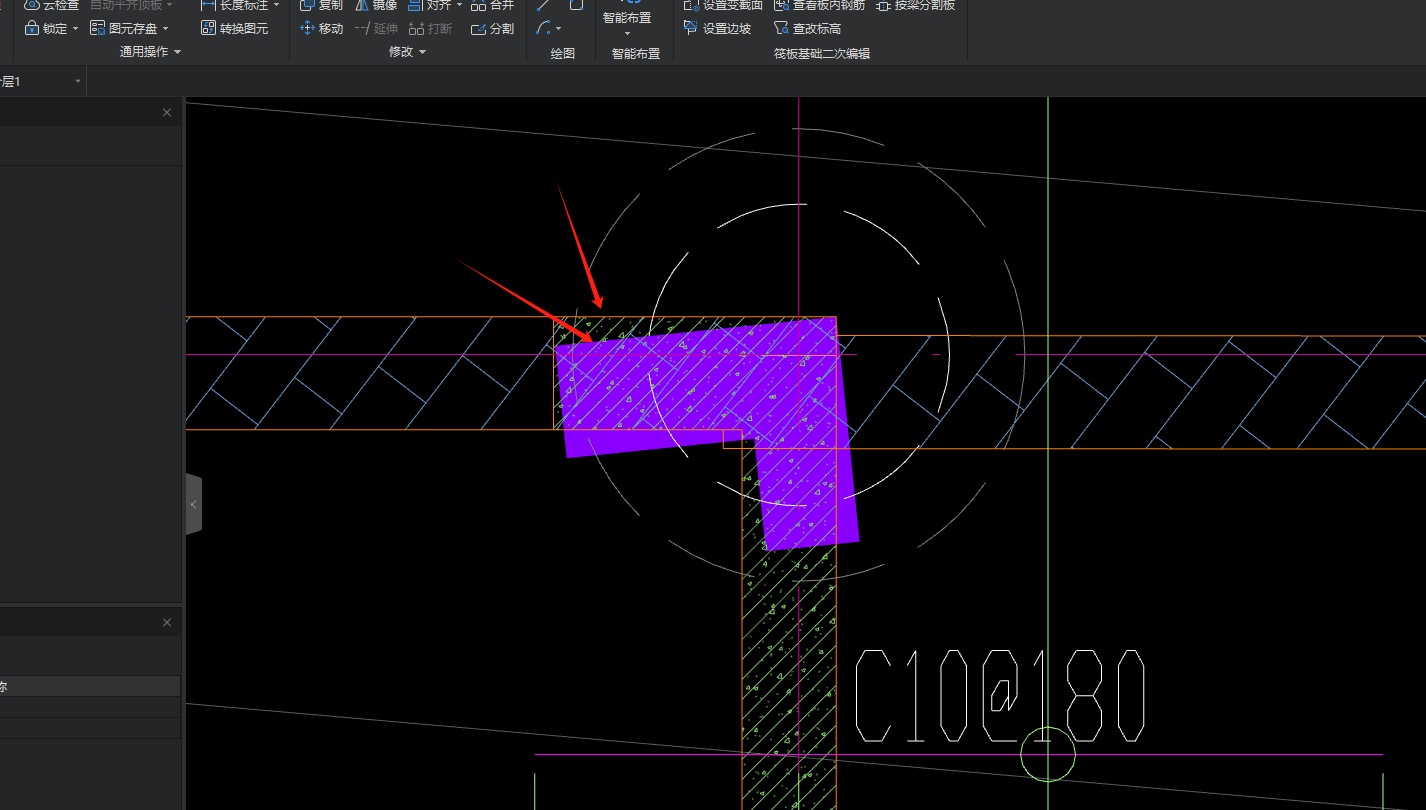

各位老师GTj图纸如何与构件对齐

旋转一下

场景一：知道旋转角度。

方法：选中需旋转的构件图元---鼠标右键点击【旋转】按钮---选择旋转的基准点---将绘图区域下方的【动态输入】开启---输入角度---敲回车即可。

备注：角度输入正值则为逆时针旋转，角度输入负值则为顺时针旋转。

场景二：不知道旋转角度。

方法：先使用【两点辅轴】沿着需要测量的边线做辅助轴线---然后使用【角度标注】测量出角度是多少---再将绘图区域下方的【动态输入】开启---选中需旋转的构件图元---鼠标右键点击【旋转】按钮---输入要旋转的角度，敲回车即可。
