钢结构识图

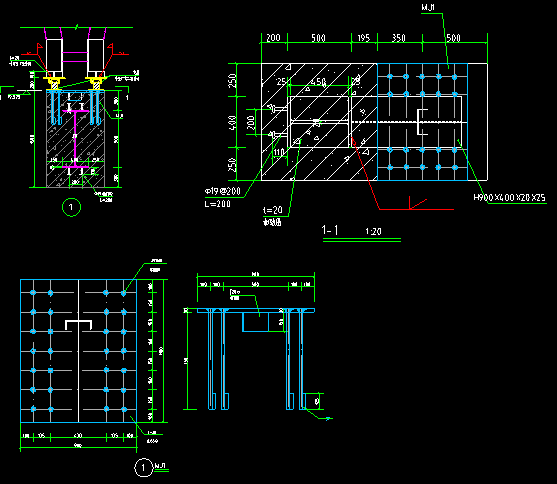

MJ1应该是柱脚把？？看不懂这几个图之间的关系，是柱脚底板下，还加了一段型钢嘛？？？型钢上下还加了螺栓？？？1-1这个图是左边这个①节点图的从上往下的俯视图嘛？？？那俯视为什么型钢是在左侧，柱脚底板在右侧。实在是看不懂，寻求帮助分析以下
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳
钢柱上焊接铆钉埋在混凝土基础里面，基础侧面有预埋板，预埋板下面是抗剪键和锚栓，这块板是用来连接滑动支架
2024-04-17 16:59:52
