纵筋锚固和设置插筋的问题（基础部位构造柱已经生根到基底了）

1、柱/剪力墙设置插筋和纵筋锚固区别是什么?

土建计量GTJ中，柱/剪力墙属性列表中设置插筋和纵筋锚固的区别是什么?如何将设置插筋改为纵筋锚固?

解决方案:

使用背景:

在某些实际工程中，当发生柱变截面、墙上柱、梁上柱，在变截面位置或柱生根部位

1、设计图纸按照“钢筋宜少设接头”等原则，要求纵筋直接下插进行锚固，此时使用【纵筋锚固】

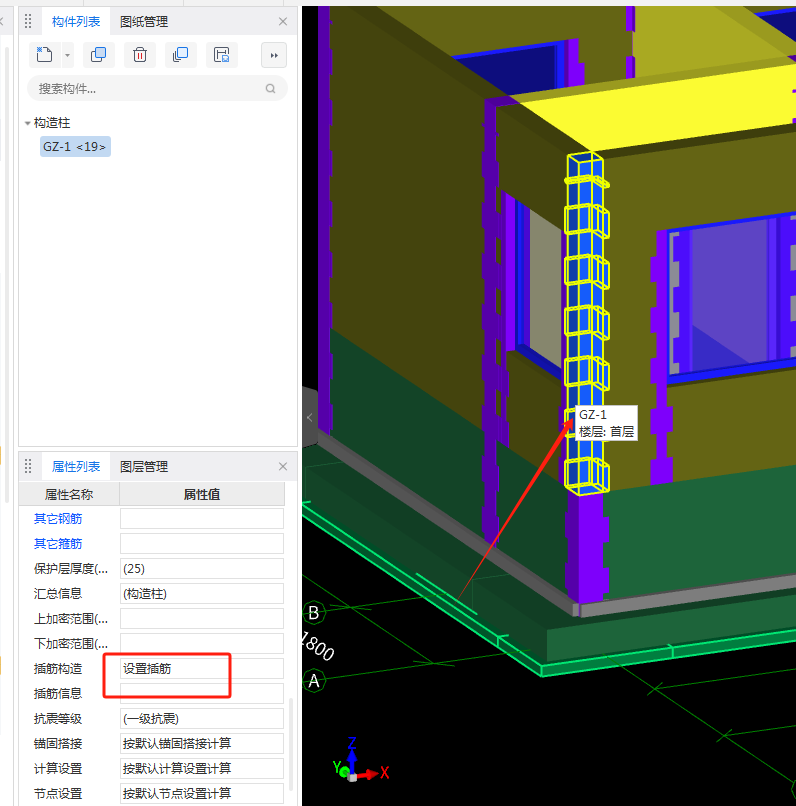

2、当插筋和纵筋的直径不一致时，需设置一道插筋，则修改为设置插筋，并在【插筋信息】中输入插筋的钢筋信息

两者区别:

1、设置插筋和纵筋锚固实际就是设置插筋比纵筋锚固多一个搭接接头。

2、设置插筋是柱筋分为两段，下部一段是插到基础里上部的一段是与插筋连接。

3、纵筋锚固就是整个一层就一根通高钢筋，不断开，直接锚固。

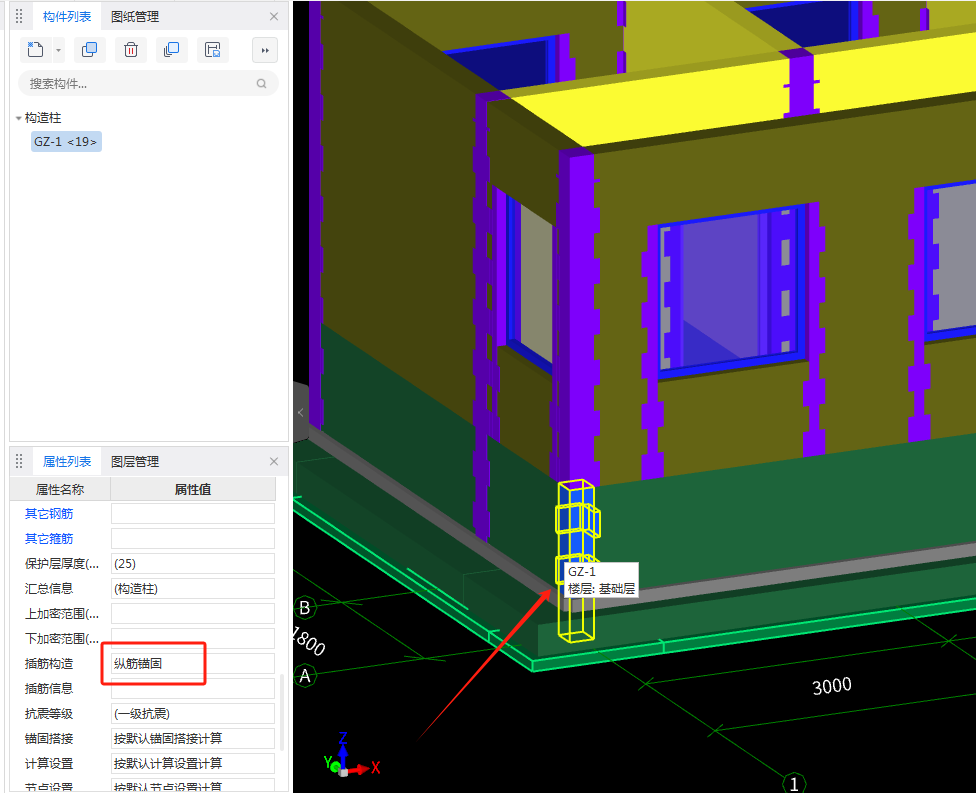

方法:在柱或剪力墙的属性列表---钢筋业务属性--插筋构造中，将【设置插筋】修改为【纵筋锚固】。

备注:属性中黑色字体为私有属性，若图元已经布置,需要批量选择/拉框选择/点选需要设置的柱/剪力墙图元后修改。
