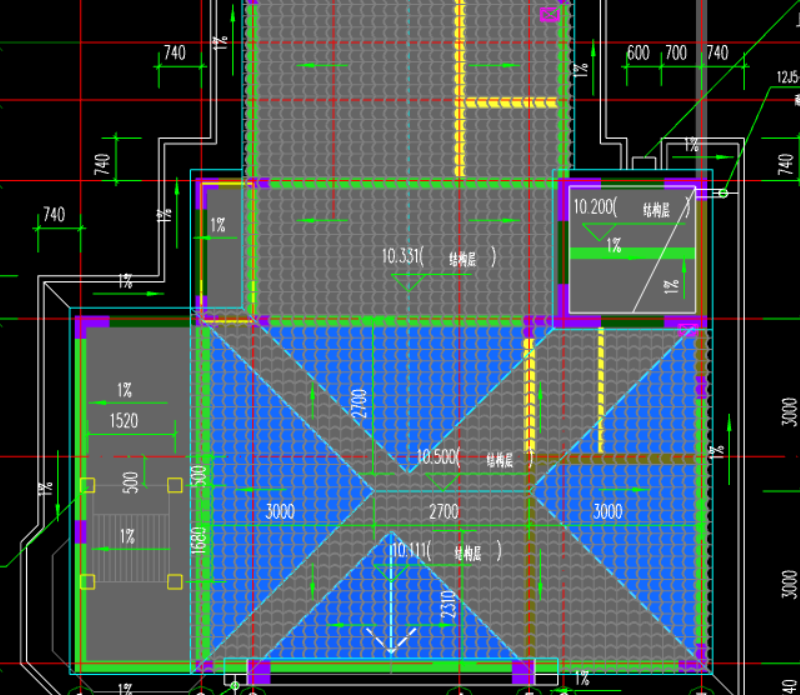

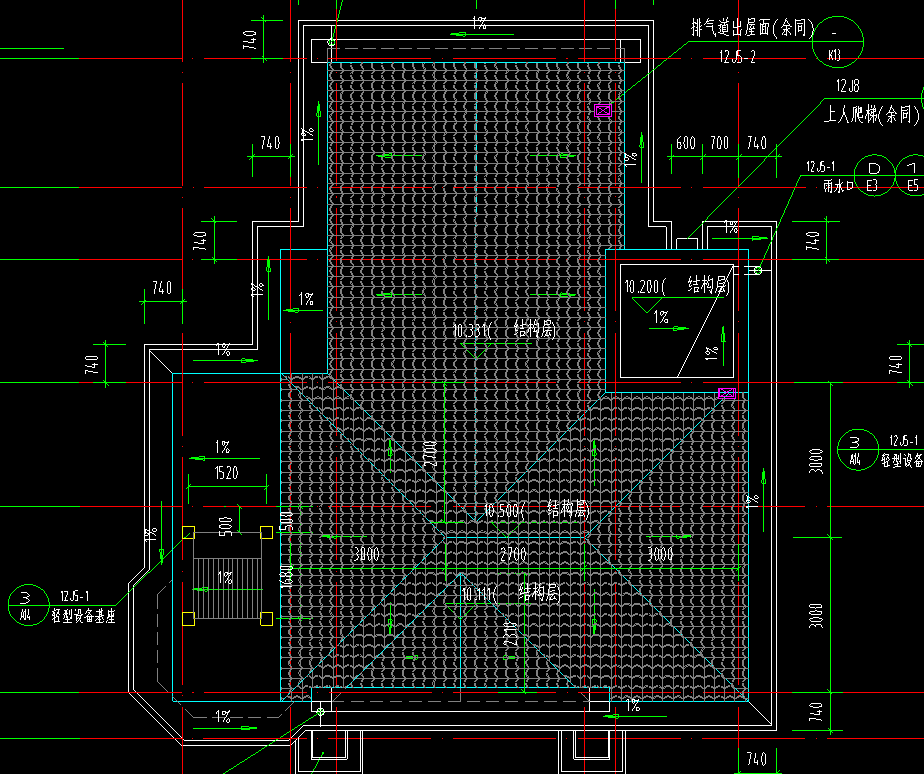

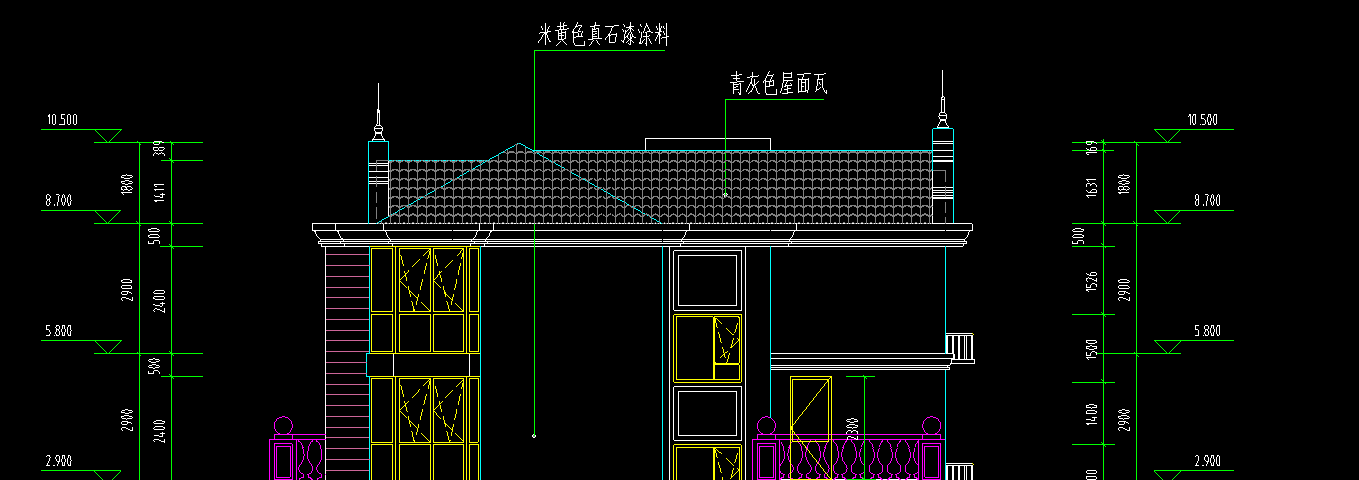

这个屋顶怎么画呢 怎么分块定义高度 能具体点吗
2024-05-08 14:56:32 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

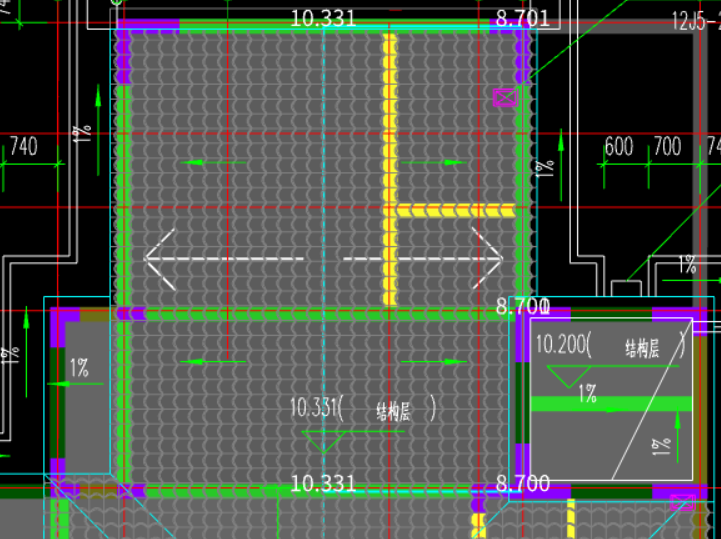

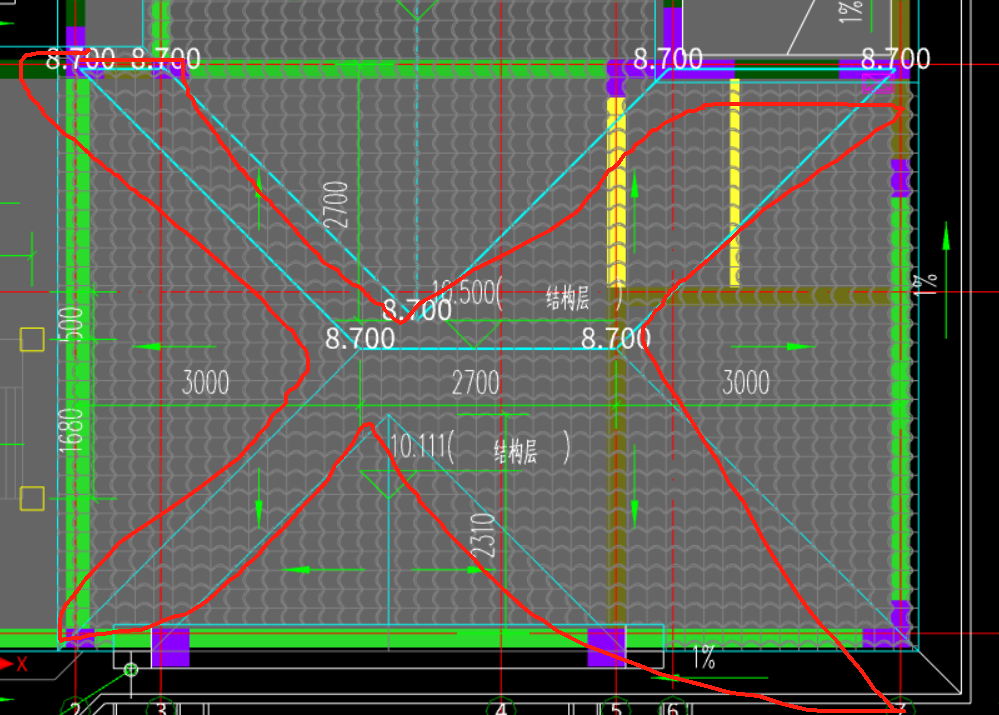

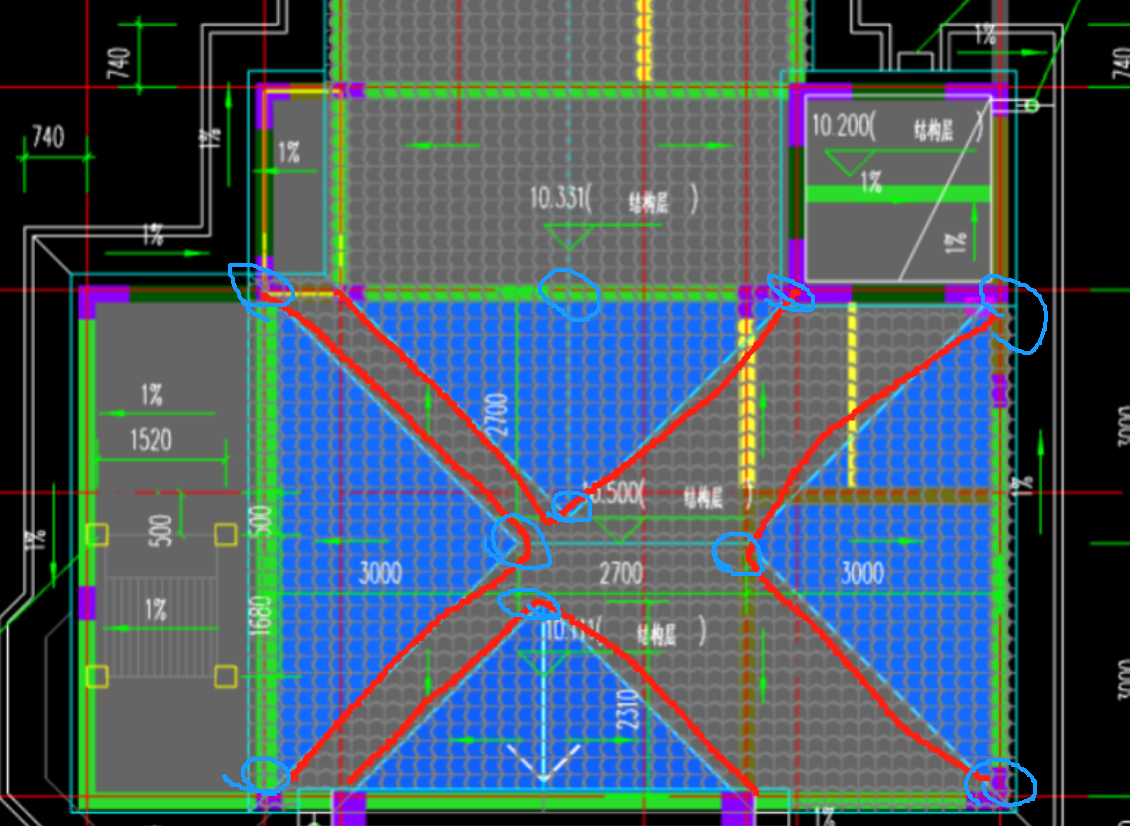

您好根据平面图分割好板块后，找到各个端点标高后
根据三点变斜功能，使板变斜即可

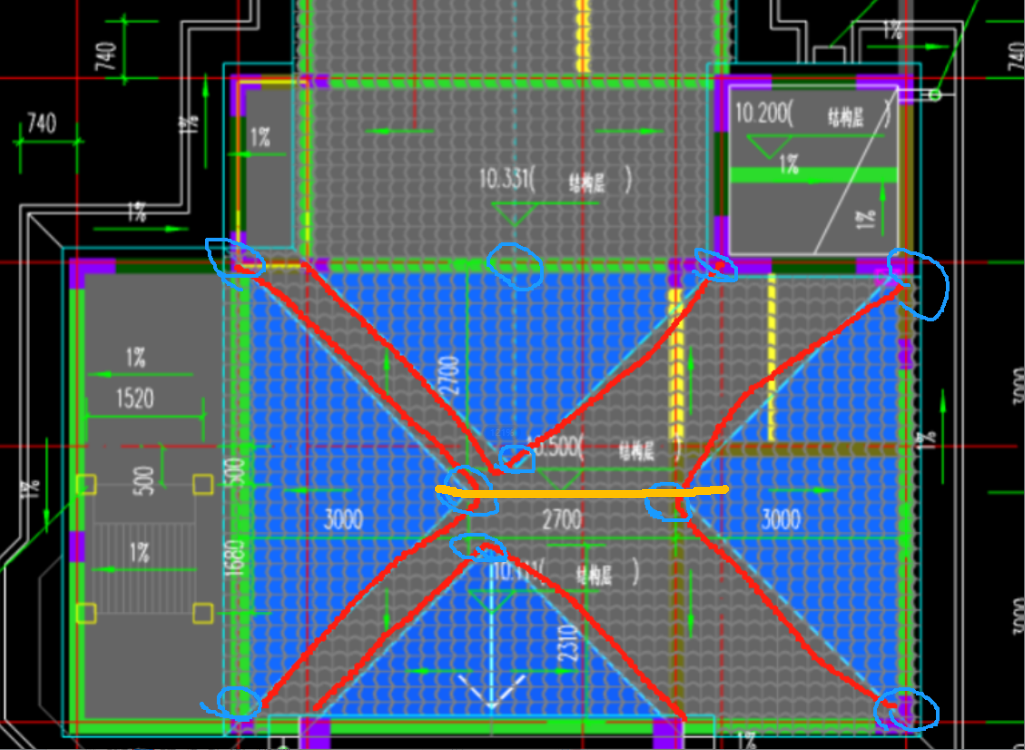

（您好 中间这块还得再来一刀分割下）
切换到现浇板的界面---点击“建模”中的【三点变斜】功能---鼠标左键选择板图元，则显示出板各顶点的标高---鼠标左键点击标高即可修改标高---根据图纸要求输入板顶标高即可(每输入一次标高需敲一次回车)。如图：
首次提交 2024-05-08 14:49:49 最近修改2024-05-08 15:05:12 (修改过1次)
-
先整体画一个屋面大板，再按屋脊线分割开，再三点变斜调整标高
2024-05-08 14:47:59
-
柱墙梁板按结构图纸要求分别设置，板画后三点定义斜板，柱墙梁再用平齐板顶功能设置
2024-05-08 14:48:47
