建模软件怎么设置比例，图纸的尺寸跟识别出来的尺寸不一样

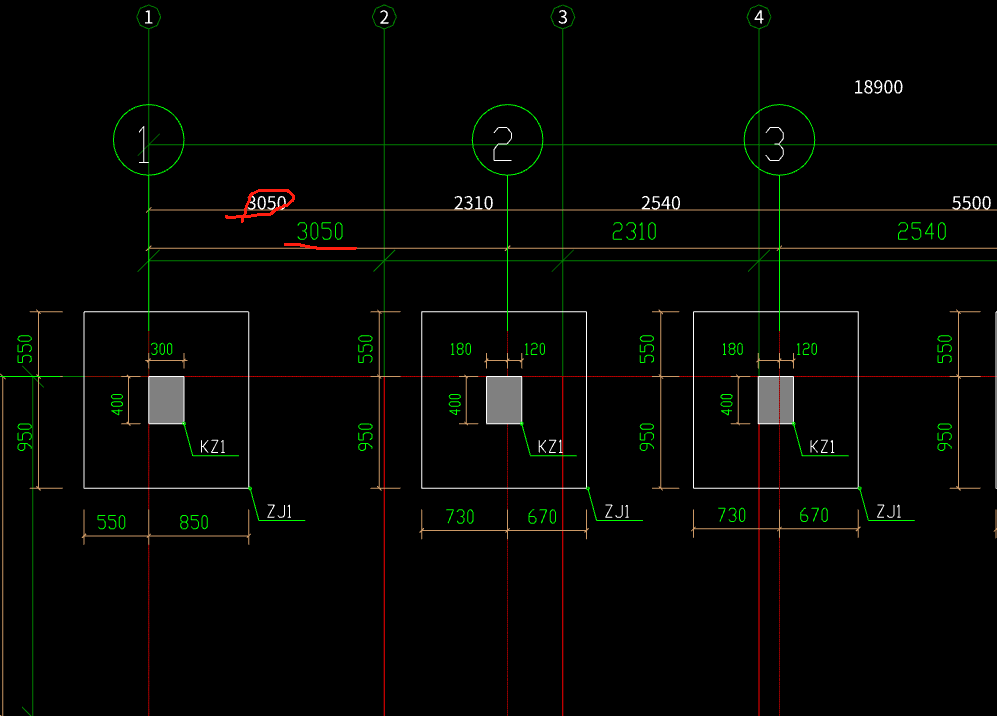

在“建模”界面---点击【图纸操作】中的【设置比例】功能---鼠标左键选取图纸上有标注距离的两点---弹出设置比例窗体---输入两点之间图纸中标注的实际距离---点击确定。如图：

备注：1.调整一个位置的比例后，当前界面整张图纸的比例都会跟着调整；

2.设置比例时的单位是mm，已经是很小的单位了，所以不能设置小数位数；

3.图纸设置比例不会影响已画的图元比例。

一张图纸有多个比例如何设置比例？

设置完图纸的比例后，图纸和轴网显示错位，如何处理？

点击蓝色字体获取详细答案

在导入图纸，设置比列
