防雷接地

防雷接地与基础防雷接地

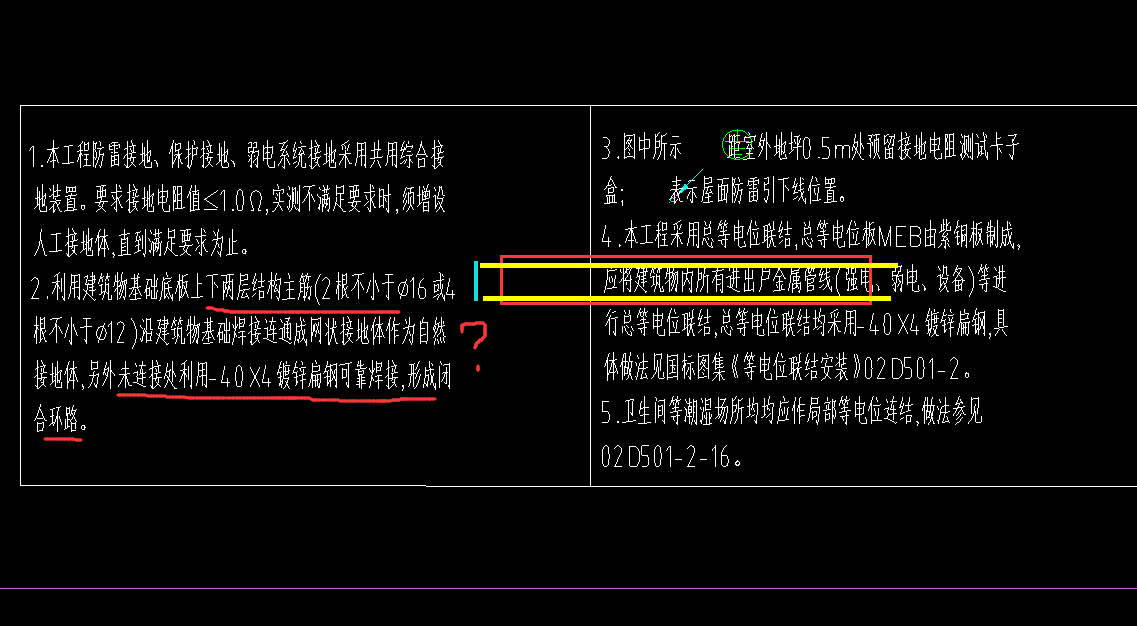

1、将建筑外圈条形基础上下两层两根(不小于%%c16)水平主钢筋沿建筑物外圈焊接成环形，，，这句话是不是就是算接地极，，，，沿外墙边缘算两根D16的钢筋。。执行均压环敷设定额2、(土建做法,以下余同),人工 接地极“在建筑物四角做测试点处各引出一根40*4镀锌扁钢埋深1米,至散水外长度不小于1米”这些安装专业就不用算了2021-07-11 15:44:27 补充这种是不是常说的基础钢筋做接地极/桩基做接地极？

防雷接地

建筑图纸有四处引下线，图纸要求引下线由两根16直径主筋或者4跟10直径主筋作为引下线。这说的意思四这四处引下线，每处都必须是两根16的主筋或者四根10的主筋串联一起，作为一根引下线么，主筋引下线焊接规范要求是单面焊接还是双面焊接

防雷接地

7.利用建筑物基础作接地体,将基础底板上下两层主筋沿建筑物外圈焊接成闭合环形,并将主轴线上的基础梁及结构地板上下两层主筋相互焊接成网作自然接地体。被利用做引下线的柱筋与其下承台上下两层钢筋及桩筋均需采用连接体(40*40热镀锌扁钢)可靠焊连。具体做法详见国家标准设计图集《利用建筑物金属体做防雷及接地装置安装》03D501-3------------------这段话 什么意思？

防雷接地

图一中卫生间的接地干线到LEB箱的距离怎么计算？平面图上没布置，只有系统图，一般怎么计算？图二中LEB箱到洁具的距离平面图也没布置，设计说明也没说，怎么计算工程量？

防雷接地

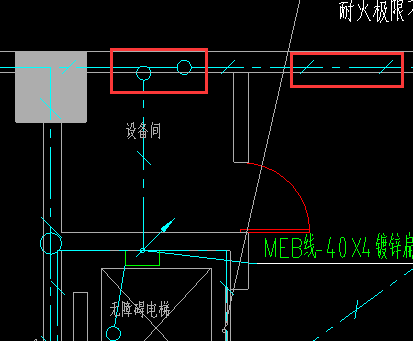

各位前辈，关于下图（基础接地图）防雷接地，有几个疑问，请帮忙解释一下：1、3个圆圈处的引上线代表什么意思？2、两个强电端子处：   1）沿墙暗敷40*4扁钢接地干线如何布置？从楼顶直接到接地极？    2）同样，沿墙暗敷BV1*25接地干线如何布置？也是从楼顶到接地极？3、两个强电端子都接了什么？
