火灾报警回路问题

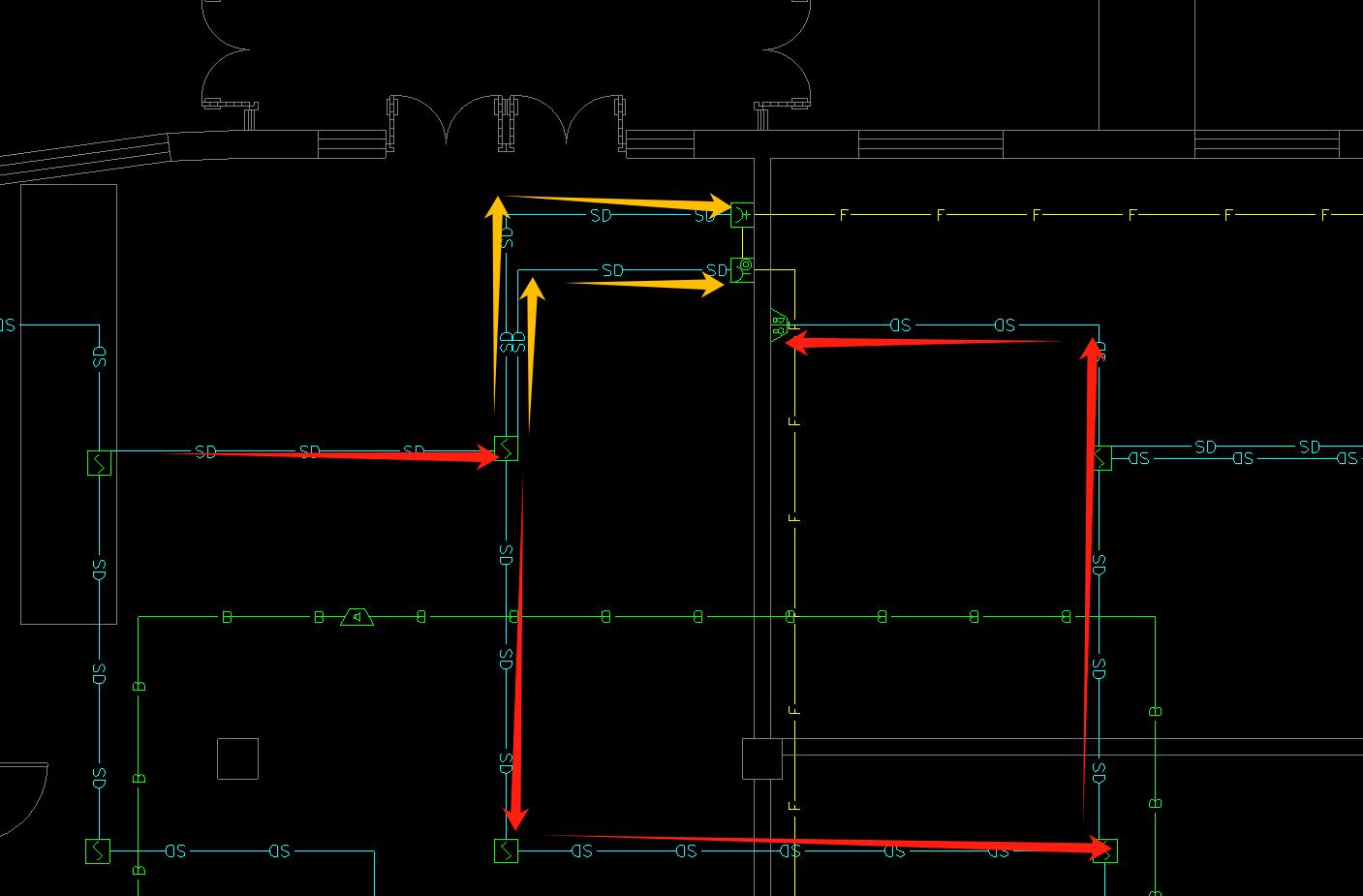

各位前辈，帮我看下设计给的火灾报警系统图和平面图，消火栓起泵按钮这里，黄色箭头标识的路径是不是应该只用算信号线，设计却画了S+D；红色箭头标识的路径按照设计提供的计算信号线+电源线；而且F电话线经过消火栓起泵按钮的时候不给起泵按钮供线 对吗？
全部回答
(3)
首答仅用{{minutesHtml}}
-
对的，你的理解正确
2024-06-20 11:10:11
-
1、原理上，消火栓启泵按钮只需要信号线；
2、原理上，烟感是不需要电源线的，但回路末端的声光报警器需要电源线，所以应该按照设计提供的计算信号线+电源线；
3、消火栓启泵按钮不需要电话线。
2024-06-20 11:13:58
-
看下你系统图线路的表示方式，你这个回路线是sd线，不是s+d线，所以有可能不是你理解的一根s线➕一根d线
2025-02-03 19:02:34
