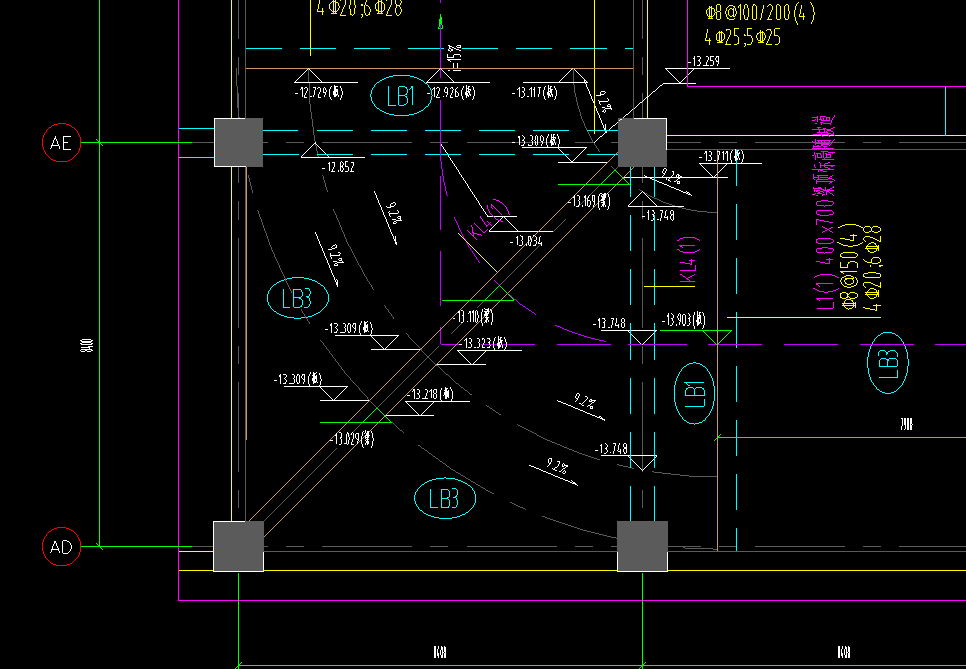

汽车坡道斜面怎么绘制

坡道构件绘制视频，点击蓝色字体获取详细答案

注：土建计量GTJ2025/GTJ2021的1.0.29.0及以上版本中，导航栏的板中有坡道构件，可以用坡道直接绘制。

场景一：若使用的是GTJ2021的1.0.29.0以下版本的软件（无坡道构件）。

怎么查看软件/工程的版本号？

场景二：若使用的是GTJ2025/GTJ2021的1.0.29.0及以上版本的软件（有坡道构件）。

方法：切换到板构件下，即可看到坡道构件---在【构件列表】中新建坡道构件---在【属性列表】根据图纸调整属性信息---设置好之后，使用点/直线/矩形/三点弧等命令进行绘制---再使用【绘制坡度线】或【按边线偏移】布置坡度线即可。如图:

备注：1.在【属性列表】中可输入纵向贯通（坡度方向）底筋/面筋，横向贯通（跨度方向）底筋/面筋；其余附加钢筋或特殊钢筋，在【其它钢筋】中设置，或使用板受力筋/板负筋布置。

2.必须绘制坡度线，否则不会计算钢筋工程量。

用梁板分别设置，板三点定义斜板，梁用平齐功能设置
