• 板的钢筋怎么画

    以前画板的时候 板都有集中标注，比如 LB h＝100 B：XΦ10@150 YΦ8@150 可是这个图纸没有 也不知道图里绘制的钢筋是不是全都是底筋，那么类似以前的集中标注那些变成现在图纸这样突然就不会了 我该如何画这个图的钢筋，还有第三个图 那个是板钢筋吗

    集中标注

    底筋

    答疑解惑

    问题补充：以前画板不是每个板都有个范围 方便布双向配筋。可是图里面没有说板的范围，就是只知道都是板，那我怎么布筋

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (5) 首答仅用{{minutesHtml}}

  • 已采纳
    你的第一张图绘制出的全部是板负筋和跨板受力筋（也是扣筋），从第二张图可以看出你的板的底筋和负筋（扣筋）应该全部该按表中定义（根据不同的板厚及楼层的混凝土要求来定义），举例说明：二层结构的混凝土如果为C30,未注明板厚为120，那么底筋应该定义为A8@200（你的第一张图旁边的第14项说的是板和柱箍筋为直径为8的HPB300吧？），然后双向布置；负筋同理；第三张图应该是板洞加强吧，可以在定义板洞时定义加强钢筋。

    2015-02-05 11:06:05

    赞1 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

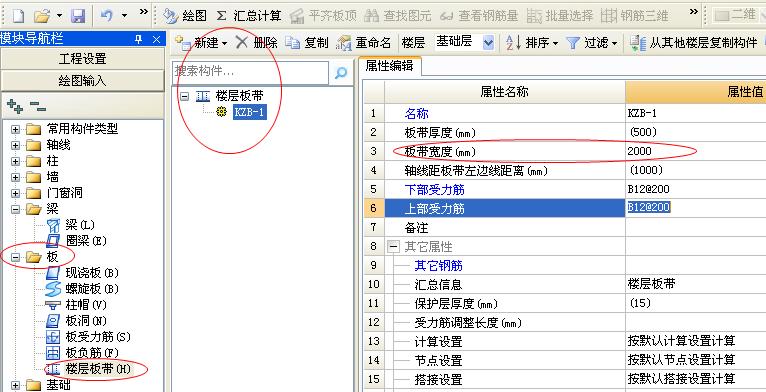

  • 你这四根的是底部附加的加强筋，利用板带定义，，只输入下部筋，宽度取墙厚，不影响钢筋量，型号在说明里
