绘制梁（框架梁和非框架梁）构件时，梁应该与支座是什么关系？

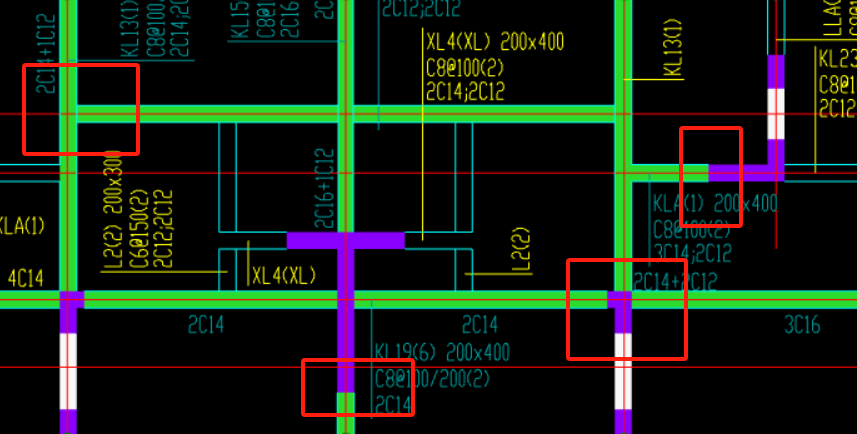

绘制梁构件时，梁与支座的关系应该是怎样才是正确的？如梁与梁、梁与剪力墙是接触既可，还是必须绘制到支座内部，怎么绘制工程量才是准确的？之前好像听某个老师说梁与剪力墙支座接触既可，不知道是不是这样的？那梁与梁之间呢？麻烦给个明确的详细的正解，谢谢。
2024-07-04 15:55:55 补充
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
梁与梁相交需要绘制到支座轴线或支座中心线位置，若是梁以平行墙为支座，建议绘制到和墙相切的位置即可，梁和其它图元相交均会考虑扣减关系，计算总量没有区别
若绘制到最内边线或最外边线时，梁有可能无法正确识别支座，会引起计算有误
首次提交 2024-07-04 16:00:13 最近修改2024-07-04 16:01:46 (修改过1次)
-
绘制轴线交点，方便捕捉
2024-07-04 15:59:12
-
梁梁相交画到中心线； 梁以平行相交的墙为支座，画到墙边，不需要往里面延伸，画到里面软件就会判断已暗柱为支座
2024-07-04 16:01:59
