Promise 2024-07-07 12:50:38 | 上海市安装 | 208查看 3回答

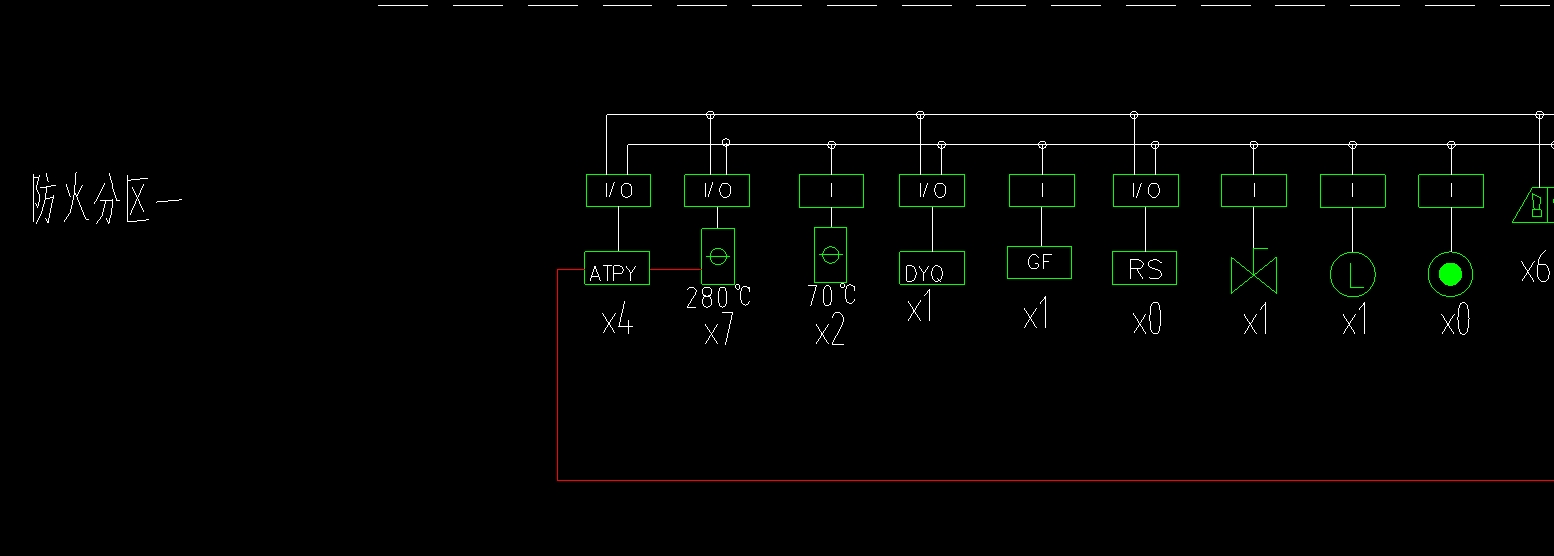

火灾自动报警系统图，这几个防火阀乘以7，表示上面的输入输出模块也是7个吗

第一个ATPY是消防动力配电箱，也要配4个输入输出模块吗，干什么用的

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

已采纳

想专家

答题： 354 被赞： 210

对的，系统图上有7个280度常闭防火阀那对应的也应该有7个输入输出模块，具体部位可以在平面图上找到；图纸中消防动力配电箱ATPY处标注有4个输入输出模块，此4个模块是控制风机启停用的，我们可以理解为ATPY此处是专线（多线）模块，因专线模块消防报警主机上会有相对应的多线联动控制盘，每个模块对应的分别有一组启动和停止按钮，可以直接控制，下面红色的线条就是直接启风机的控制线。

2024-07-07 13:47:07

赞1 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
幸福像花一样钻石专家

答题： 127912 被赞： 30775

输入输出模块也是7个
4个消防动力配电箱，也要配4个输入输出模块

2024-07-07 14:36:18

赞0 回复 0
举报

提问人六分钟之前

{{smallList.content}}

回复举报删除
正在加紧审核中，请稍后查看。正在加紧审核中，请稍后查看。您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。

提交

答案暂时没有追问，收到追问时可在此看到并进行答复

追问太多啦，答题者也需要休息喔

还有0条追问正在审核中，请稍后回来查看
大海钻石专家

答题： 97799 被赞： 86110

平面图上有7个，系统图上才会（统计出）7个。
排烟风机配电箱4个，才会有4个（输入输出模块），作用是让排烟风机受消防主机控制。

首次提交 2024-07-07 16:31:18 最近修改2024-07-07 16:32:15 (修改过1次)

赞1 回复 0
