筏板附加钢筋的10d是从哪里算起？
老师们，想请教下下图中筏板附加钢筋横筋的长度是从哪里算起？

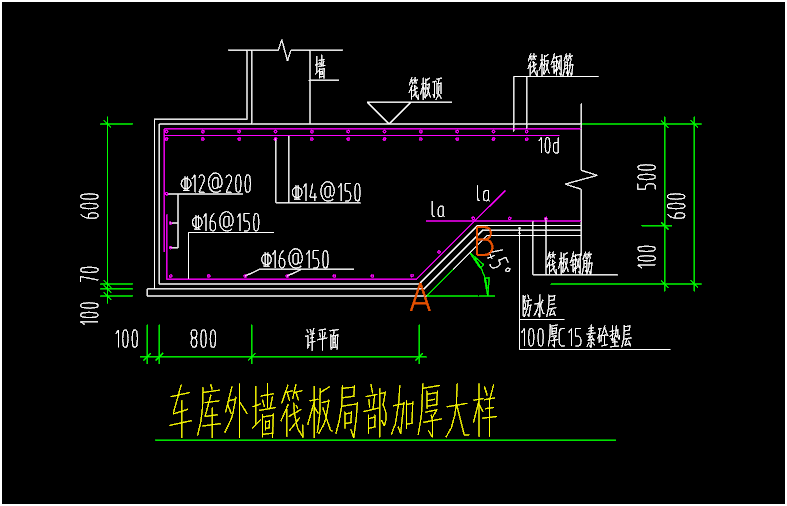

问题一：图中车库筏板是500厚，墙下局部加厚为600，筏板顶面附加的C14-150中的横筋最后标示了10d，这个10d是从哪里算起？是从A点还是B点？或者伸过A点或B点一个lae后，再加10d的锚固吗？

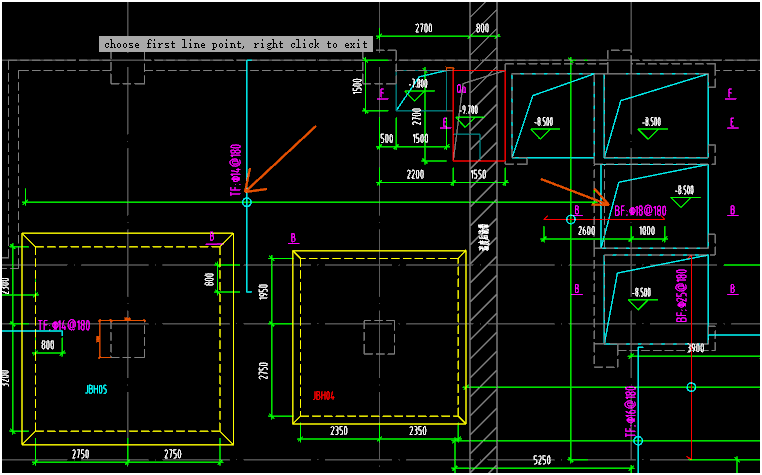

问题二：如下图中箭头所指TF表示筏板顶部附加钢筋，BF表示筏板底部附加钢筋：筏板顶部和底部的附加钢筋在碰到集水坑、电梯井如何处理？
①比如筏板顶部附加钢筋是在坑壁处截断，还是伸入集水坑？若伸至坑底，是否加锚固值？
②筏板底部附加钢筋遇集水坑又做何处理，是与筏板底筋一样处理，该弯折弯折，还是遇集水坑就截断？若截断在遇到变截面处截断，还是在坑壁处截断？
全部回答
(1)
首答仅用{{minutesHtml}}
-
从加厚筏板/独基/桩承台的外边线开始，计算10d的伸出长度
有大样按大样构造，没有大样按正常的筏板变截面/集水坑构造，比如参考图集构造
筏板顶部附加筋肯定不会直接截断，一般是沿坑壁向下弯折，然后伸过坑底顶面lae或者是伸至基础地后弯折。
同上，具体构造优先按大样图，没有的可以参考图集构造，在千赢官网首页登录入口筏板受力筋的节点设置可以看到几种图集构造
2024-07-26 10:03:00
