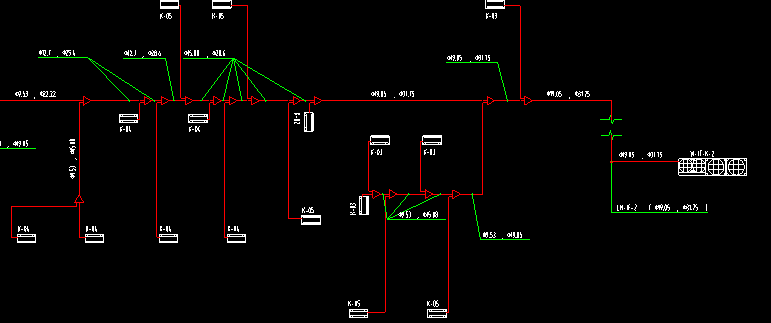

这种暖施系统图怎么看 直径15.88 28.6分别指向5条管，19.05如何理解
直径15.88 28.6分别指向5条管，19.05 31.75指向1条管
如何理解
如何理解
全部回答
(2)
首答仅用{{minutesHtml}}
-
已采纳
每根管都表示是两根紫铜管；一供一回。
例如；（供液管15.88；回汽管28.6），（供液管19.05；回汽管31.75）

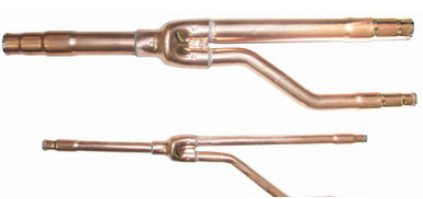

每处的分歧器（铜三通），也是表示为两个分歧器。见下面截图。
首次提交 2024-08-21 05:42:00 最近修改2024-08-21 05:42:39 (修改过1次)
-
多联机空调冷媒管，箭 头指的是分歧管（相当于三通）
首次提交 2024-08-20 22:02:28 最近修改2024-08-20 22:02:46 (修改过1次)
