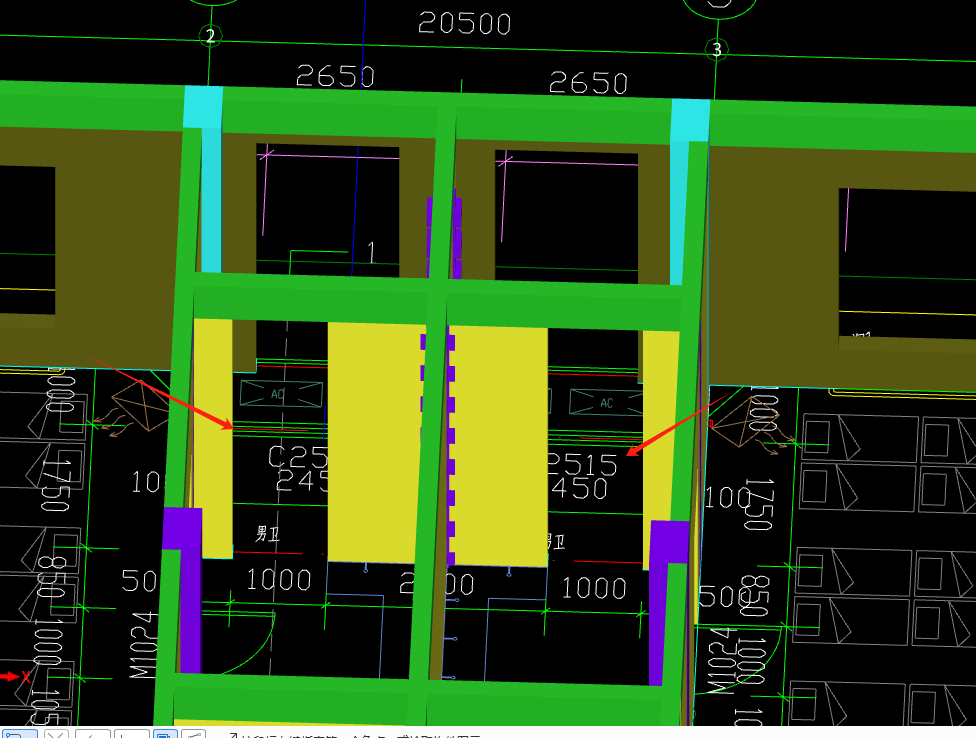

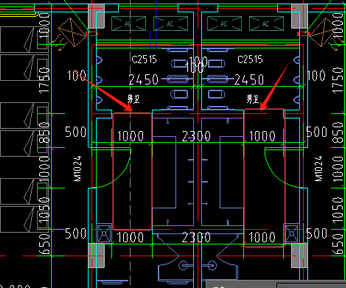

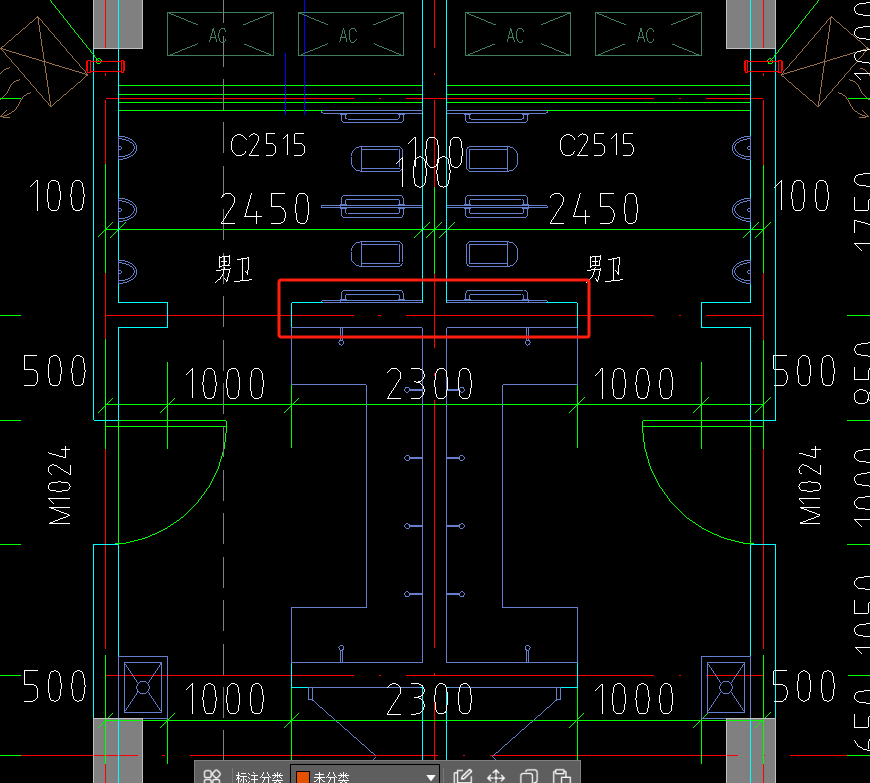

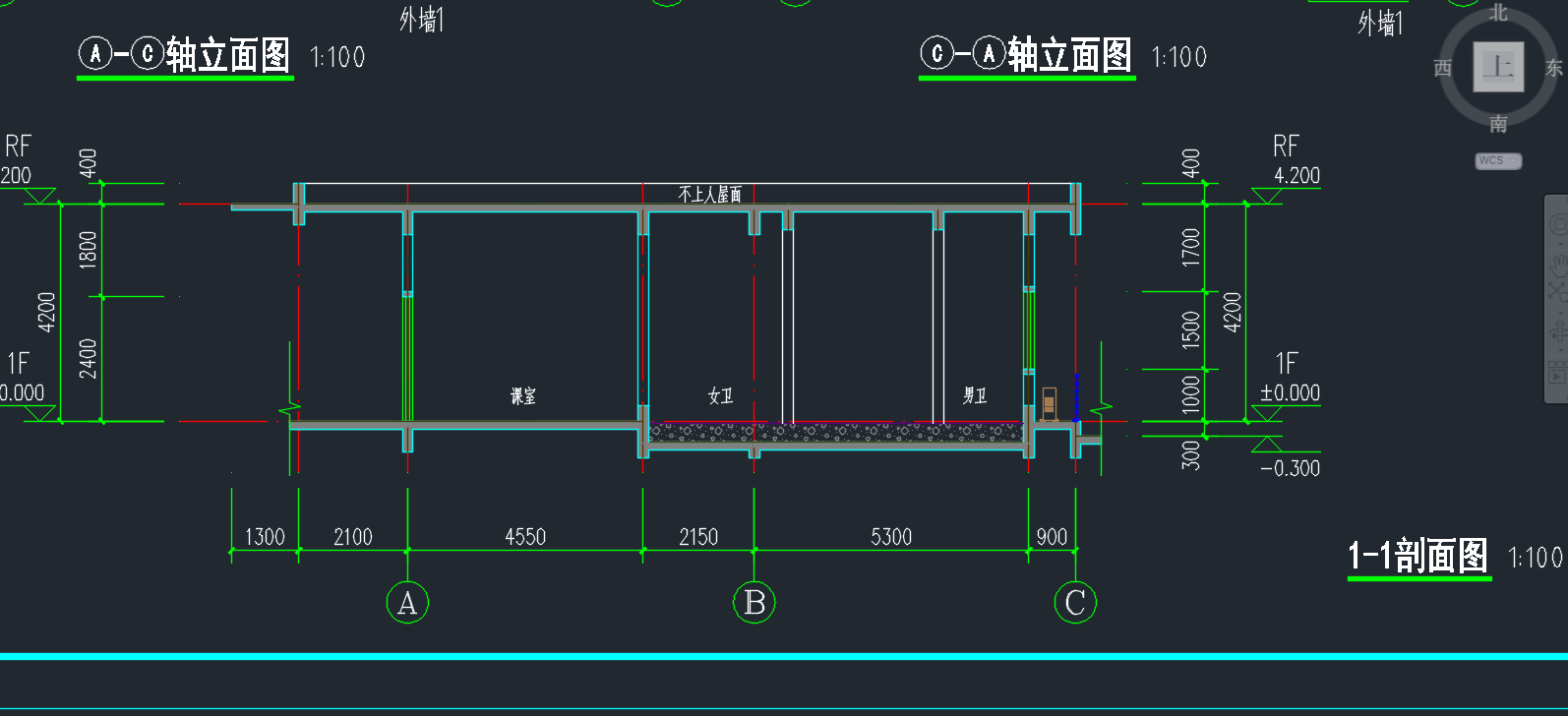

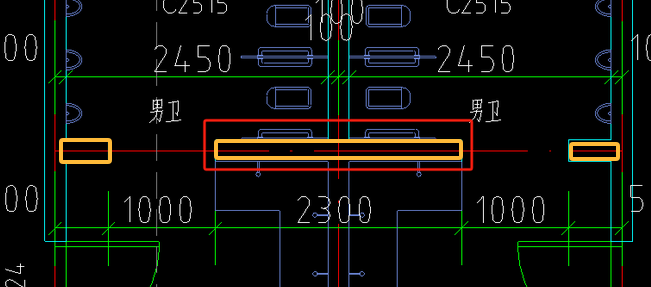

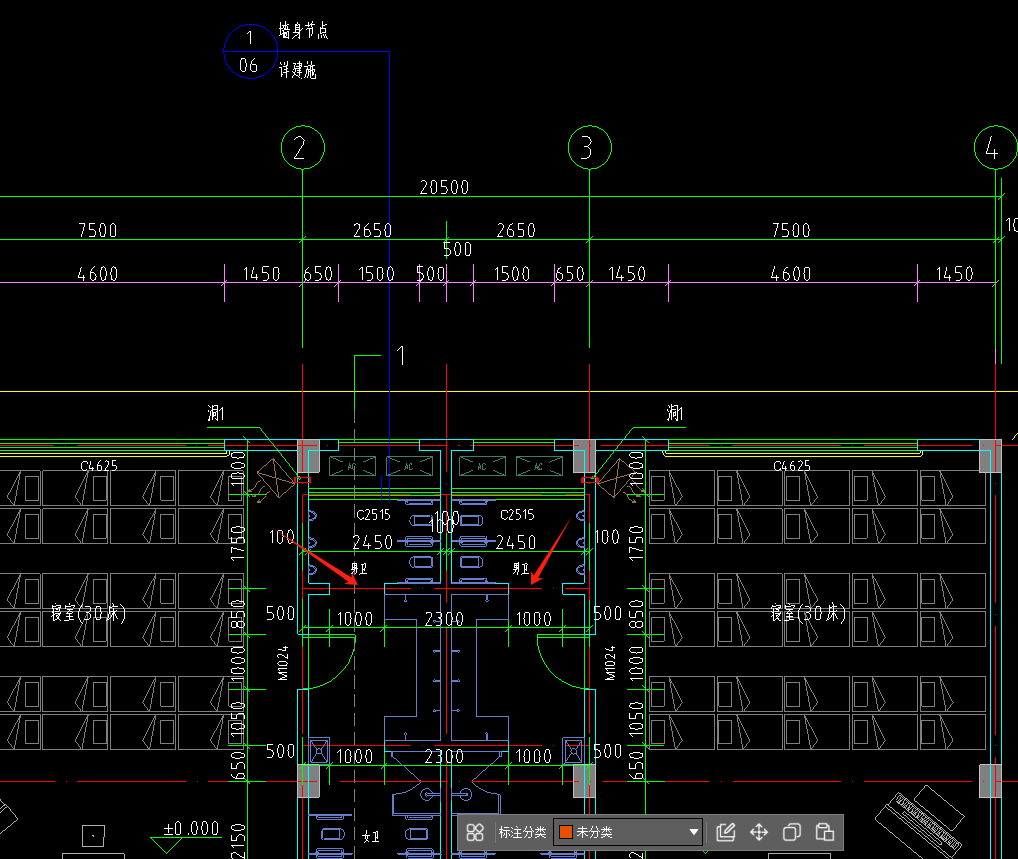

这个位置也没有门窗的标识，看剖面图也是墙体，有墙洞吗是？

请问隔热层，坡屋面层要怎么画？按实又是什么意思？谢谢

有哪位建筑大师级老师可以帮我解答一下吗？万分感激，谢谢。1、文件里没有隔热层和坡屋面层的墙柱定位图，但看立面图，从第六层的层顶到屋顶还是有一段距离的，没墙柱做承重支撑的吗？2、楼层表中的按实又该如何理解？3、画隔热层和坡屋面层具体要看哪些图？我知道文件里的隔热层梁筋平面图和板筋平面图是对应第六层的，而坡屋面层的梁板图是对应隔热层的，那坡屋面图的信息呢？2020-02-08 15:40:22 补充剖面图如下

请问在砌体墙飘板出来这种情况正常吗？

结构13/3大样，建筑15/3大样，这是同一个位置同一个大样 图1为结构位置，图2结构大样，图3建筑图位置，图4建筑大样。 这个大样共飘出来2块板，上面飘板飘出来的板搭着的地方是500的梁，但是中间那块标高-1.4的飘板飘出来的地方图纸没标注是梁墙或者是其他什么东西，结构图上这个位置只显示有那道500的梁，没有剪力墙，建筑图上这里显示有一堵砌体墙 按图纸理解是否为砌体墙上飘板出来 但是总觉得在砌体墙上飘板出来，这个有点问题呀 感觉有点不合理，受力方面没问题吗？ 像另外一个工程的图纸，如果大样这样表示，那么就表示要做一道剪力墙在上面飘板出来。 但是这份又没标注 我想问问老师们怎么才是比较合理的，我是新手 受力方面有点不明白，或者是我图纸理解错误吗？

请问这种屋面边的一圈瓦怎么布置？

没搞懂这种瓦屋面怎么画。。。有大佬教一下吗？我用的是GCL20132020-08-07 11:56:28 补充想知道用什么构件来画、或者用什么方式可以解决这个量的问题。2020-08-07 12:01:14 补充大佬们看。我用三点定义斜板画上去了这个斜面，但箭头指向的位置还是镂空的，这一块的量没有咋办。。感觉像是缺了一些图纸，这个位置会不会是女儿墙之类的？

请问这个墙身节点如何识图？

第一张图是轴线4-8~4-9的墙身节点标注S7-06第二张图是S7-06的大样我想问一下这个大样该如何识图呢？1、图二里两个标记1的墙结构图里没有给，是要我自己看建筑图然后去画这两个标记1的墙吗？这个墙的布置范围就是沿着梁的方向布置的吗？2、图二里标记2的钢筋该如何绘制呢？这个位置是地下室的顶板，如果我用自定义线的话，画出来的钢筋会和板钢筋冲突吗？该用什么画呢？还是说用钢筋业务属性手动输入比较好？3、图二里标记3的问题同上。4、图二里标记4这个很高的墙意思是不是就是图一那块板（位于轴线4-8左侧）下方，沿着板的的外沿布置这么一道墙呢？

关于阳台建筑面积的问题

我有几个关于阳台建筑面积的问题没想明白，按定额有顶盖没有围护结构的算一半建筑面积。我对围护结构的理解是墙体、门窗等。栏杆、栏板这些不是封闭的都不算是围护结构，所以通常阳台、走廊都是计算一半建筑面积。但是现在听说这个结构内阳台是可以算全部建筑面积的，问题在于这个结构内阳台要怎么去判断呢，麻烦知道的老师能详细说一下在什么情况下阳台可以算全部建筑面积。下图的阳台算是结构内阳台吗，我个人的判断是半悬挑阳台，标了红框的位置都只算一半建筑面积，不知道对不对。2022-11-04 17:16:14 补充这个位置从结构上看是悬挑的，但是建筑图上是有砌体墙和窗户形成了围护，要计算全面积吗。
