构造柱

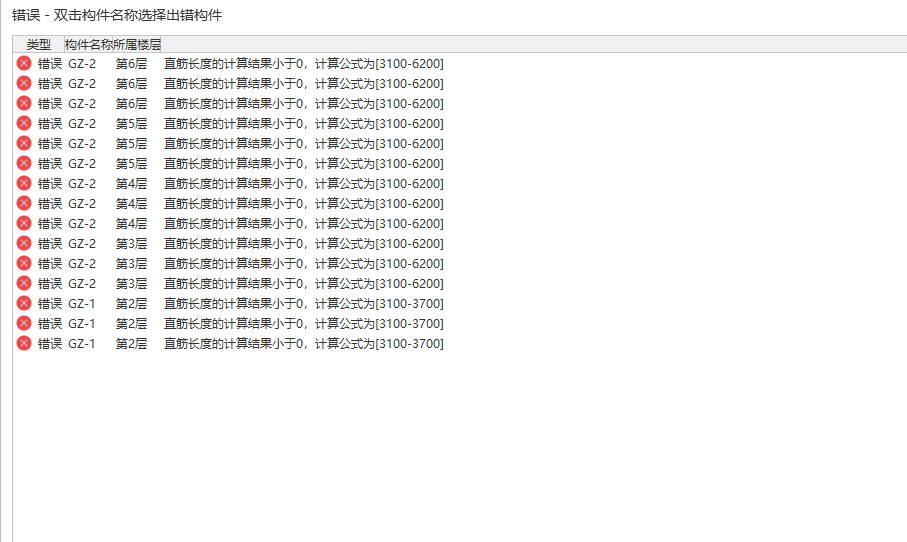

双击错误提示即可定位并选中报错的构造柱/抱框柱图元。

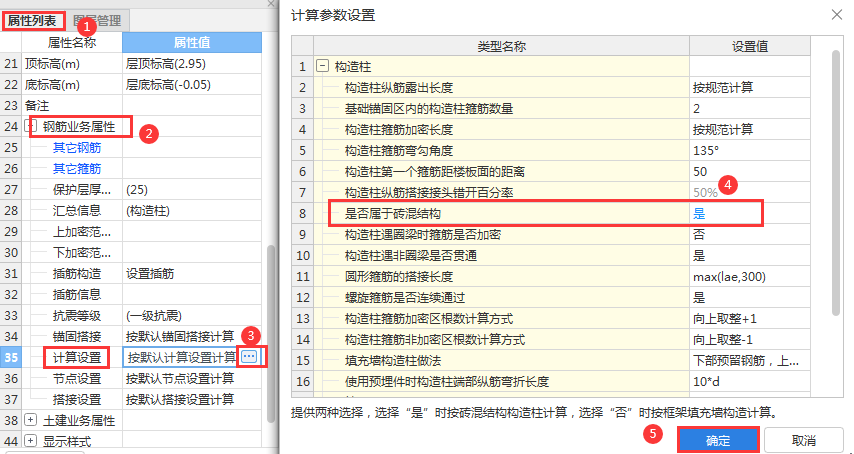

方法一：选中构造柱---点击【属性列表】---钢筋业务属性---计算设置---将【是否属于砖混结构】”中的“否”改为“是”---点击确定---再汇总计算。如图：

方法二：选中构造柱，点击【属性列表】---钢筋业务属性---将“插筋构造”中的“设置插筋”改成“纵筋锚固”---再汇总计算。如图：

方法三：选中构造柱，点击【属性列表】---钢筋业务属性---计算设置---将“构造柱纵筋露出长度”修改为0---点击确定---再汇总计算。如图：

方法四：柱子位置有柱帽或有较高的梁/圈梁/条形基础等图元或柱中间位置有梁/圈梁/板导致的，若尝试将柱帽/梁/圈梁/条形基础/板等图元删除后可以汇总正常，可以先将柱帽/梁/圈梁/条形基础等图元移动到其它位置，把柱进行【锁定】（锁定前GTJ2021/GTJ2018需要先汇总计算，GTJ2025若给“实时计算”打勾，则不用汇总计算），再将图元移动回去。（若直接移动其它图元后仍然不行，可以将构造柱计算设置恢复默认后重新计算）。

方法五：检查柱子位置的柱帽/梁/条形基础等图元的高度是否输入正确，若输入太高也会影响，检查后输入正确即可正常汇总计算。

备注：若按方法四的操作方法没有看到梁/条形基础等图元时，有可能是相邻楼层的梁/条形基础等图元影响的，可以显示跨层图元进行查看。

方法六：构造柱设置高度太小导致没有计算，检查修改构造柱高度大一点；若实际工程中构造柱高度确实特别短，建议手动在【其它钢筋】中输入。

方法七：构造柱底部是非混凝土基础，所以会按照节点设置中的“构造柱遇非混凝土基础”的节点计算，又因构造柱柱底没有在基础底导致计算失败；建议选中构造柱图元鼠标右键【构件转换】为框架柱；或者手动调整构造柱的底标高即可。如图：
