这种约束边缘构件怎样画

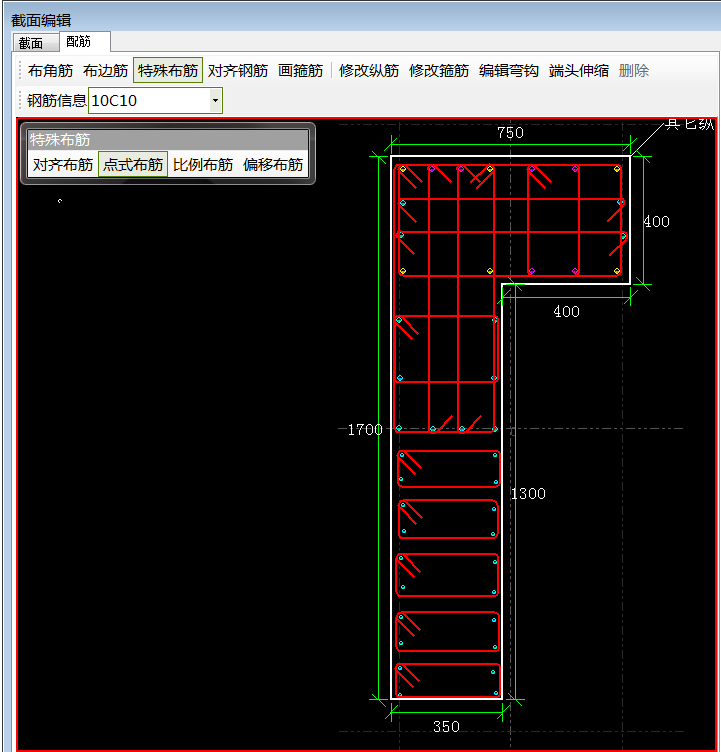

约束边缘构件，如图，墙为3排竖筋，该怎样画？求详细步骤，谢谢！
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳
定义暗柱，编辑截面，编辑钢筋就可以的
2015-01-16 13:36:14
-
暗柱用参数化暗柱或异形暗柱画，按照图纸在截面标注里输入配筋，伸入段按剪力墙画
2015-01-16 13:05:14
-
1.暗柱画法可以同楼上，但在相同位置要画剪力墙，要不没有水平筋。另外如果墙竖筋为3排，在有暗柱的部位是少计算一排的，可以编辑钢筋时补进去。
2.另外一种画法，暗柱照图尺寸，约束边缘处箍筋画自定义线，剪力墙照画（暗柱下也画），就差不多了。
2015-01-16 14:04:23
