请教下大佬关于基础梁和筏板的画法

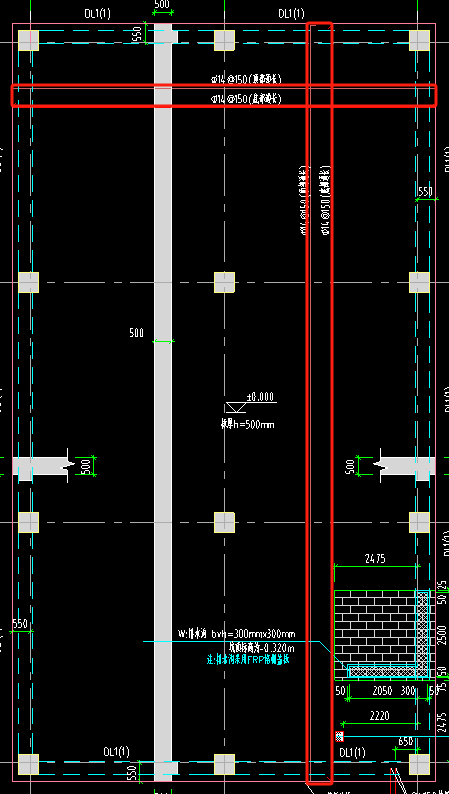

，各位大佬，我想请教下这个的地梁和筏板该怎么画啊，我个人理解是地梁在这两个红框内画然后给上顶部和底部通长筋，但这个旁边的550 500 的这个参数是什么意思啊着实没明白，求大佬指点下
，各位大佬，我想请教下这个的地梁和筏板该怎么画啊，我个人理解是地梁在这两个红框内画然后给上顶部和底部通长筋，但这个旁边的550 500 的这个参数是什么意思啊着实没明白，求大佬指点下
全部回答
(4)
首答仅用{{minutesHtml}}
-
已采纳

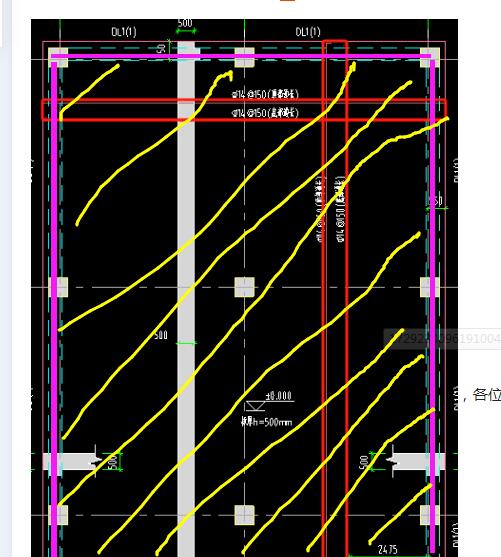

下例画线的是基础梁，斜线的是筏板，分别定义绘制
2024-10-18 14:50:36
-

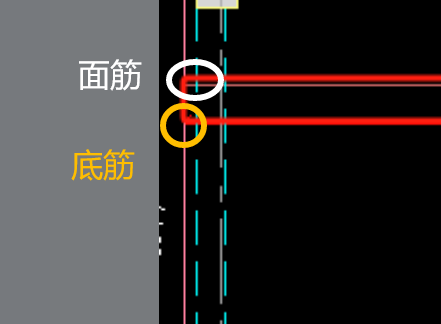

这个就是筏板，那钢筋就是筏板底筋面筋
四周虚线是地梁首次提交 2024-10-18 14:36:39 最近修改2024-10-18 14:37:43 (修改过1次)
-

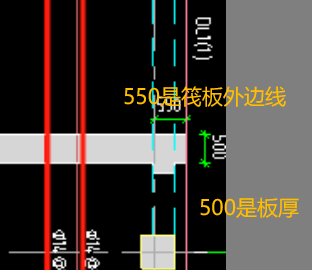

550是梁到筏板基础外边线
2024-10-18 14:37:06
-
正常绘制筏板，基础梁（顶标高平板顶）
2024-10-18 14:38:36
