预埋铁件

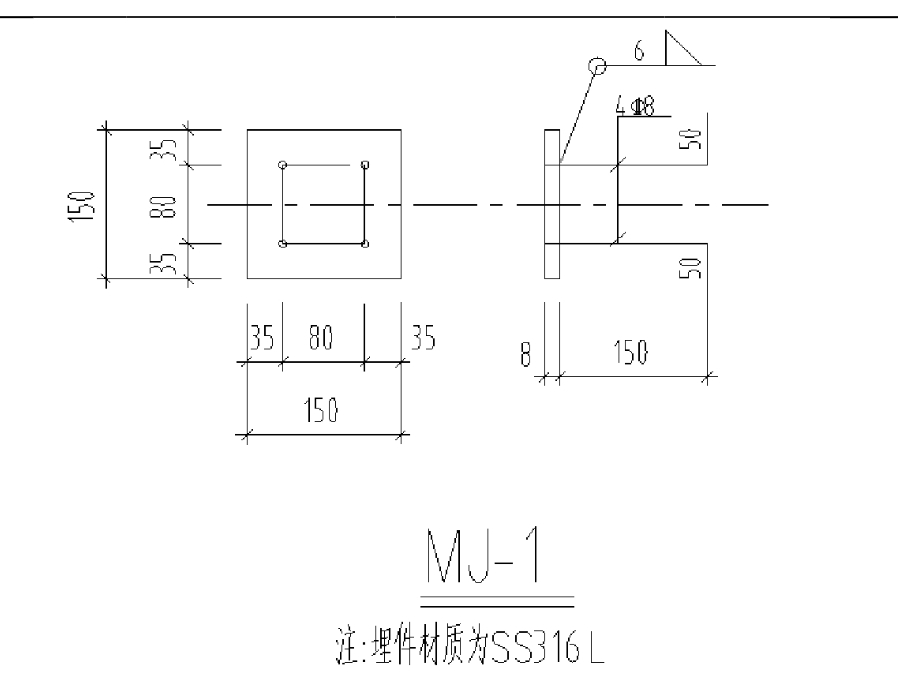

请问这个图纸右边图上面的50和150分别是哪里的尺寸？以及钢板上面的钢筋具体是个什么形状？还有这个钢筋怎么看图纸上是插到钢板里了，一般不是直接焊在钢板表面吗？
2024-10-27 23:41:48 补充
上面的问题我搞懂了，现在就是有点疑问，在左边的图纸上的链接四个圆圈的小正方形是什么？我原先以为是向内折弯的钢筋，觉得和右边向外折弯的对不上才产生的疑问，所以那个小正方形是什么意思？
2024-10-27 23:43:32 补充
还有还有，为什么右边图上钢筋直接插进钢板，我也没明白
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
2024-10-28 06:24:55
-
150表示预埋钢板的边长尺寸
50表示钢筋的弯钩的长度
2024-10-28 00:23:31
-

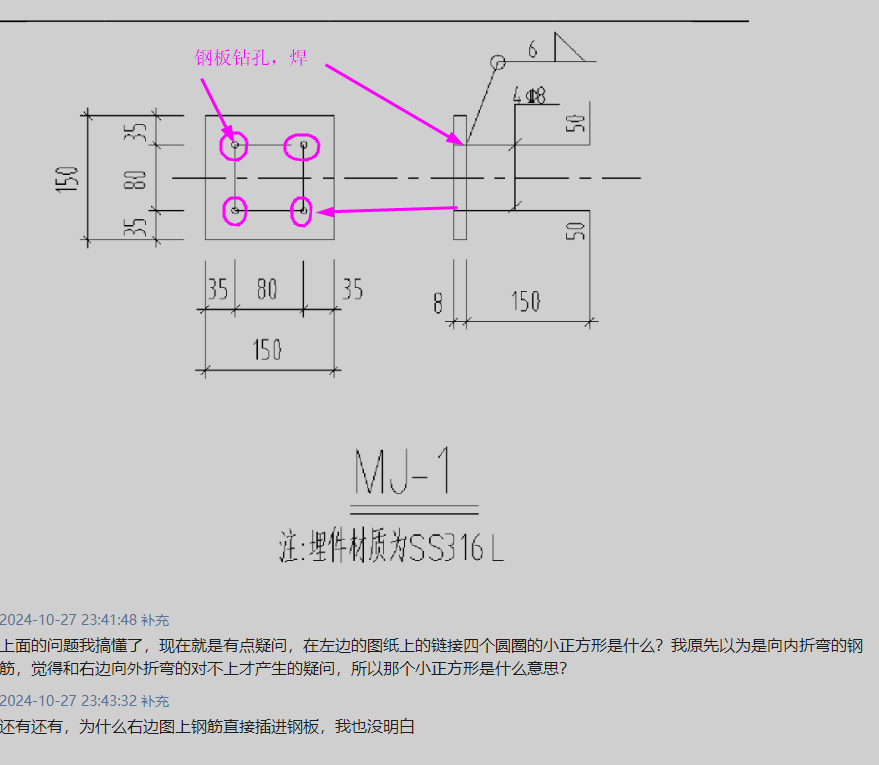

上面的问题我搞懂了，现在就是有点疑问，在左边的图纸上的链接四个圆圈的小正方形是什么【是4要根锚固的钢筋位置】？我原先以为是向内折弯的钢筋，觉得和右边向外折弯的对不上才产生的疑问，所以那个小正方形是什么意思？
钻孔插入钢板，并焊接牢固
首次提交 2024-10-28 08:41:24 最近修改2024-10-28 08:42:07 (修改过1次)
