求大佬解答一下这张图怎么识图啊
全部回答
(2)
首答仅用{{minutesHtml}}
-

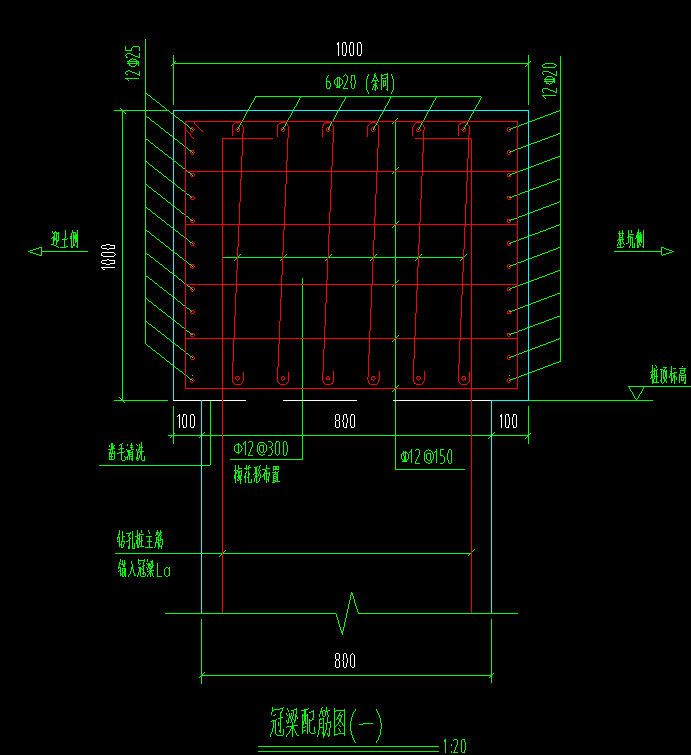

冠梁的剖面配筋图
2024-11-07 11:03:53
-
支护的梁配筋，桩主筋锚入梁内。
梁上筋6c20,下筋6c20,侧面筋12C25+12C20,箍筋拉筋12C150
拉筋竖向与横向画的不一样，应该都是一样，用拉筋布置就行
图中还有个12-300的梅花布置不12-150的冲突，让设计确定下。
2024-11-07 11:07:26
