屋顶飘窗大样，与屋顶斜坡相接，怎么布置刚劲，和画大洋构件
飘窗大样，与屋顶斜坡相接， 怎么布置钢筋，和画大洋构件。屋顶的斜坡板我画好了的，现在是画飘窗大样
问题补充：就是画和屋顶斜板相连的大样，对于楼面梁相交的大样我已经画好了
全部回答
(6)
首答仅用{{minutesHtml}}
-
已采纳
飘窗大样，与屋顶斜坡相接， 怎么布置钢筋，和画大洋构件。屋顶的斜坡板我画好了的，现在是画飘窗大样
问题补充：
就是画和屋顶斜板相连的大样，对于楼面梁相交的大样我已经画好了

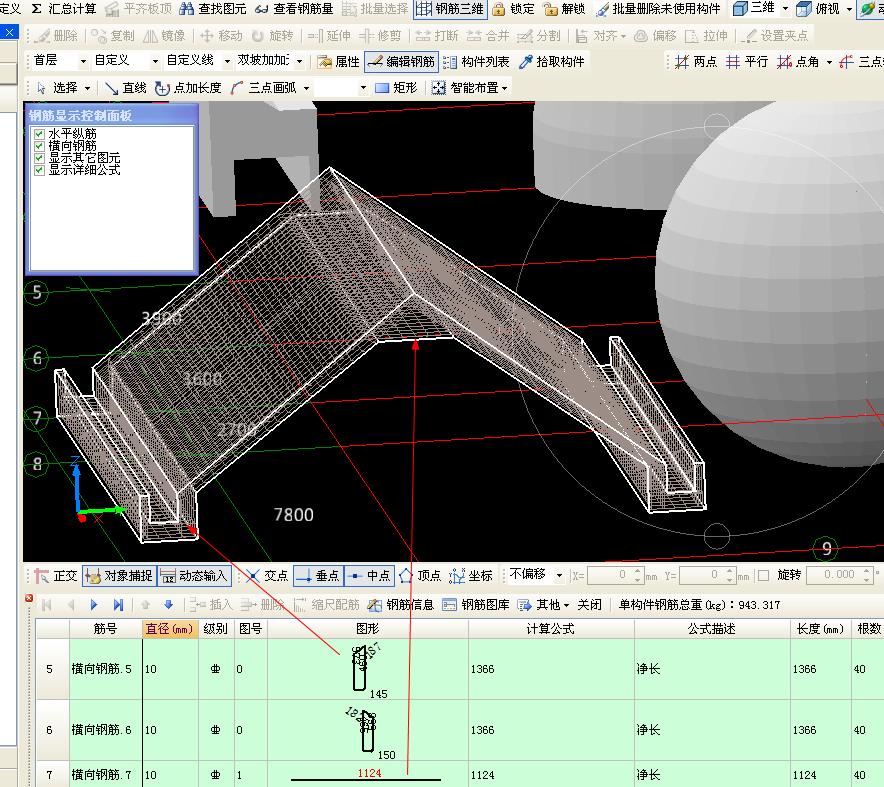

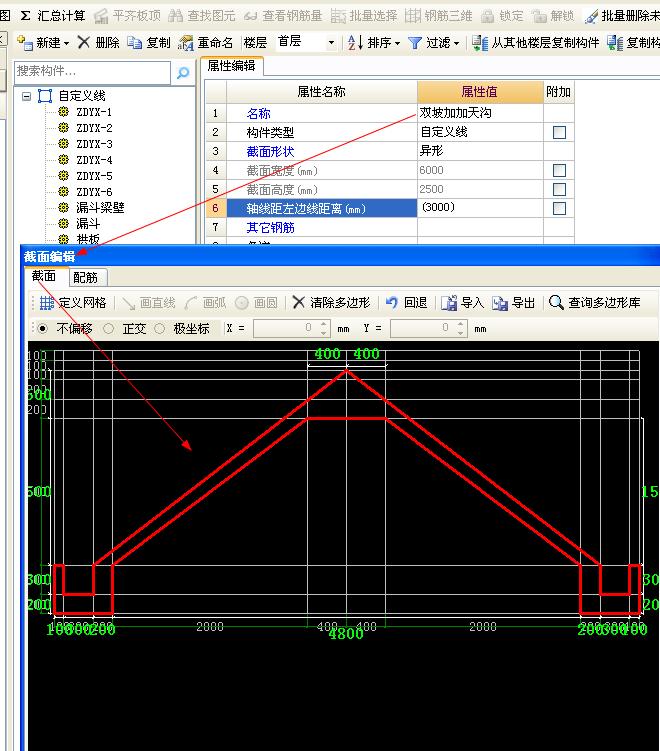

答：下图是方法，分四步，一是画出截面，二是配上钢筋，三是画线，四是汇总计算。详见下图方法：
2015-01-21 20:09:06
-
凡是不便于建模的构件，形状怪异的，建议统统用自定义线定义编辑钢筋，特别方便
2015-01-21 19:54:31
-
你好：屋顶飘窗大样的钢筋建议在单构件中直接输入。
2015-01-21 22:44:37
-
这个在单构件输入简便。
2015-01-21 18:11:25
-
局部钢筋比较复杂的用自定义线来处理，其他的能用斜板处理的尽量还用斜板处理
2015-01-21 18:23:41
-
飘窗大样，与屋顶斜坡相接，怎么布置钢筋，和画大洋构件。屋顶的斜坡板我画好了的，现在是画飘窗大样?

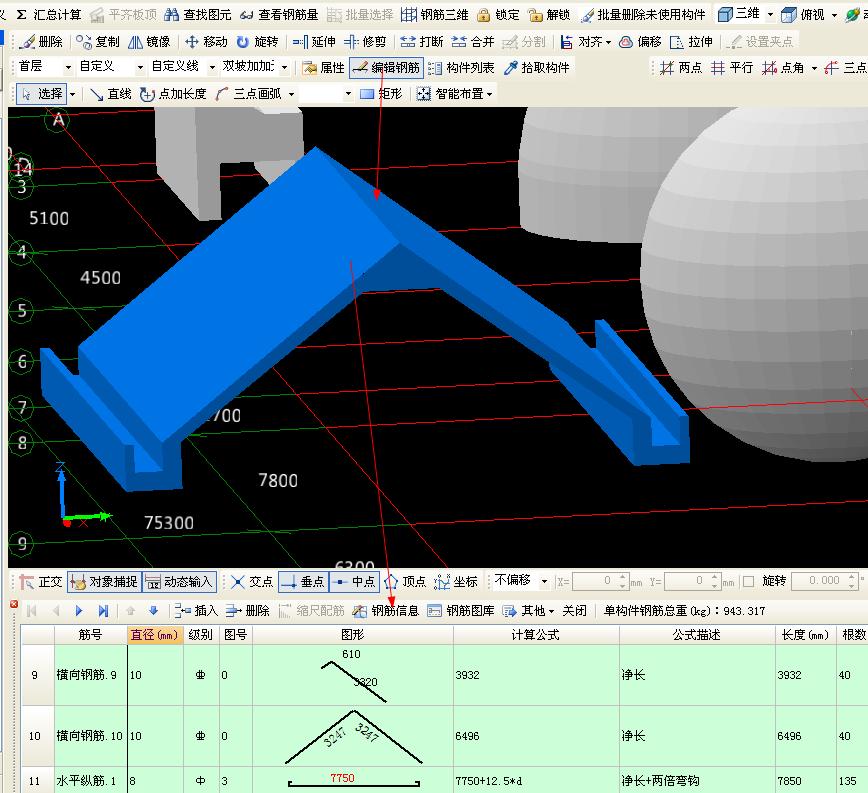

答：看下面截图，方框里部分用异型梁输入，纵向筋计算好根数，在异型梁里侧面筋或者上通长下通长都可以输入，横向筋可在异型梁里其它箍筋里输入。用异型梁输入，方便导入图形算量，计算混凝土量，模板量。
2015-01-21 21:38:52
