线管敷设问题

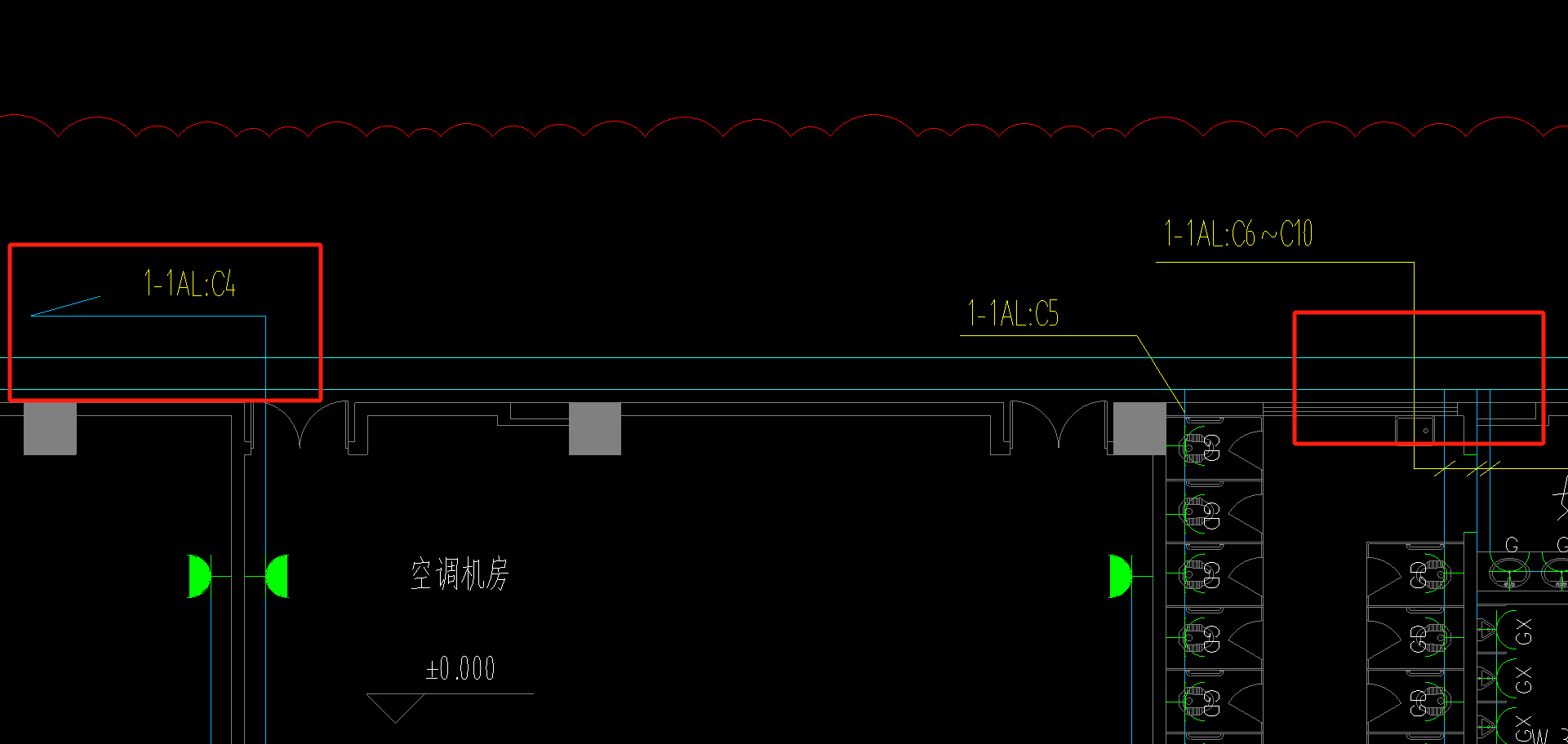

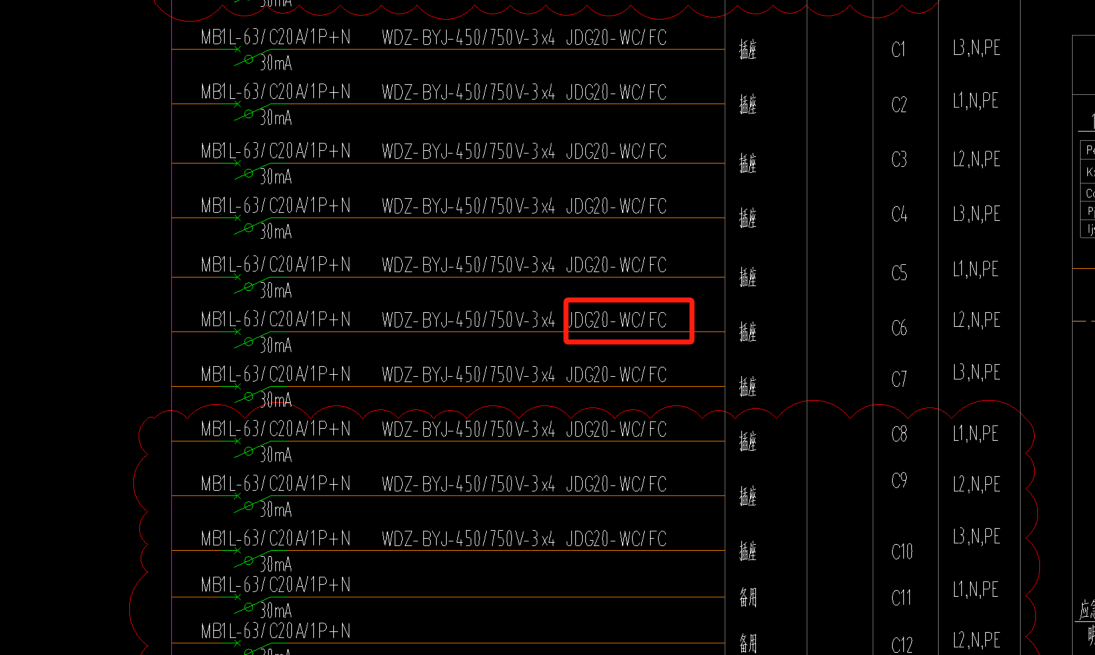

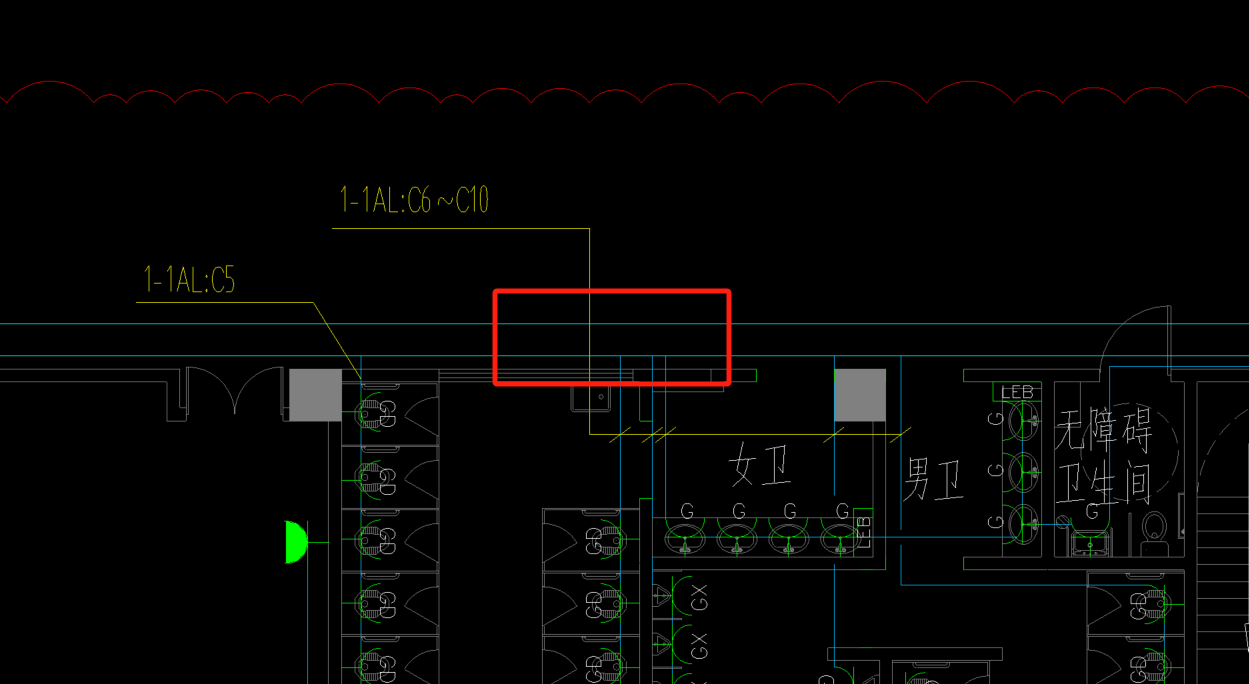

图一系统图中插座的回路为穿jdg管沿墙、地板暗敷，图二却是由桥架引出。
那么在建模中是根据系统图地面走管至配电箱，还是走桥架至配电箱呢？
2024-11-20 10:03:19 补充
同一电箱回路引出不一致的情况呢？，那么是C4:地面走管至配电箱,C6:走桥架至配电箱，还是统一一种？
我想现场施工应该也是以一种方式的吧
全部回答
(2)
首答仅用{{minutesHtml}}
-
有桥架的话 应该是系统图套的图，没改过来，看实际应该是走桥架敷设，看你图C4像是沿地面直接从箱子出来，其他是走桥架引来的
首次提交 2024-11-20 10:02:18 最近修改2024-11-20 10:27:27 (修改过1次)
-
以平面为准，系统不够详细。
2024-11-20 10:21:24
