电气平面识图
以下图纸看不懂，请教各位老师，求解答。

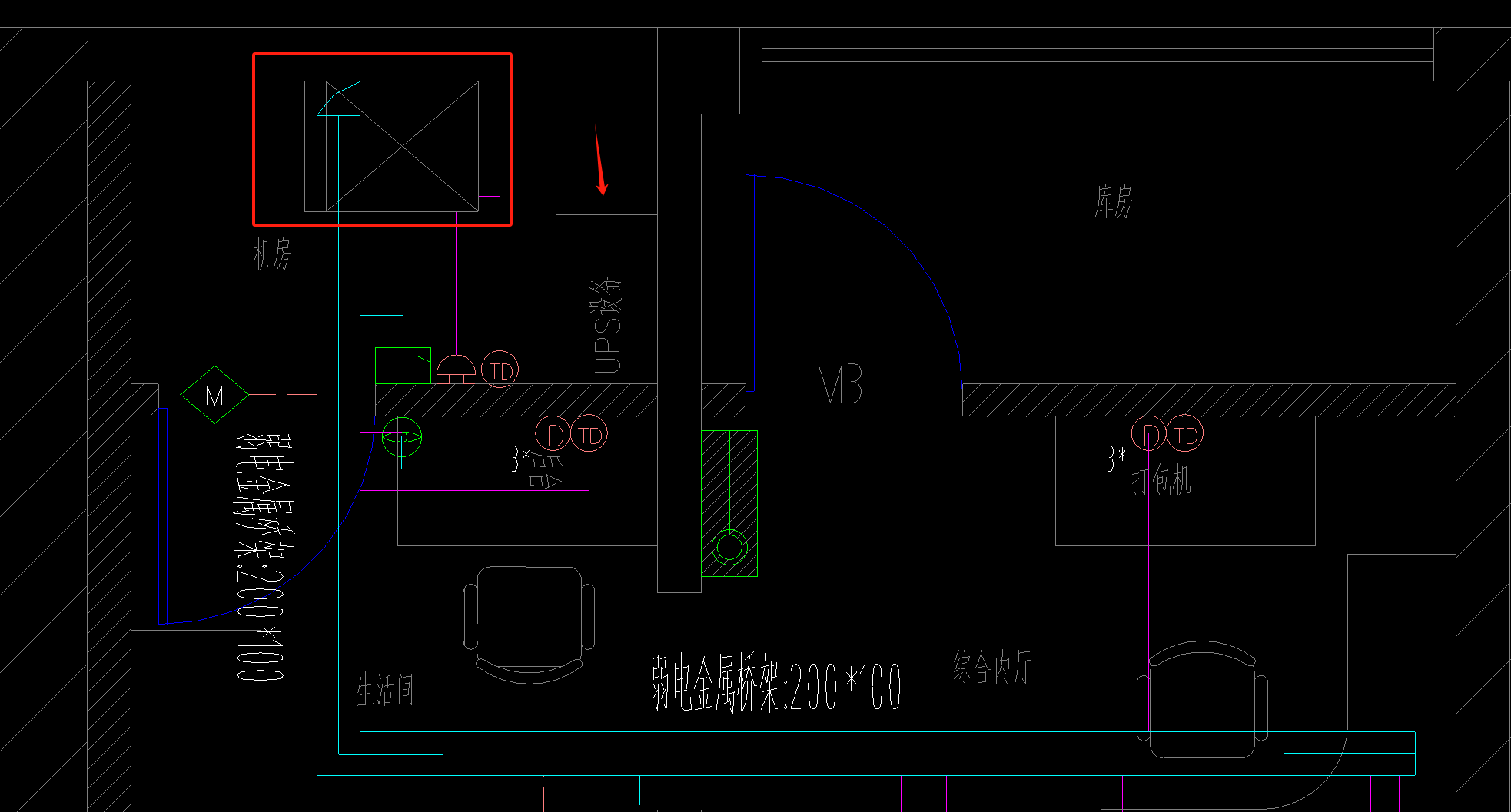

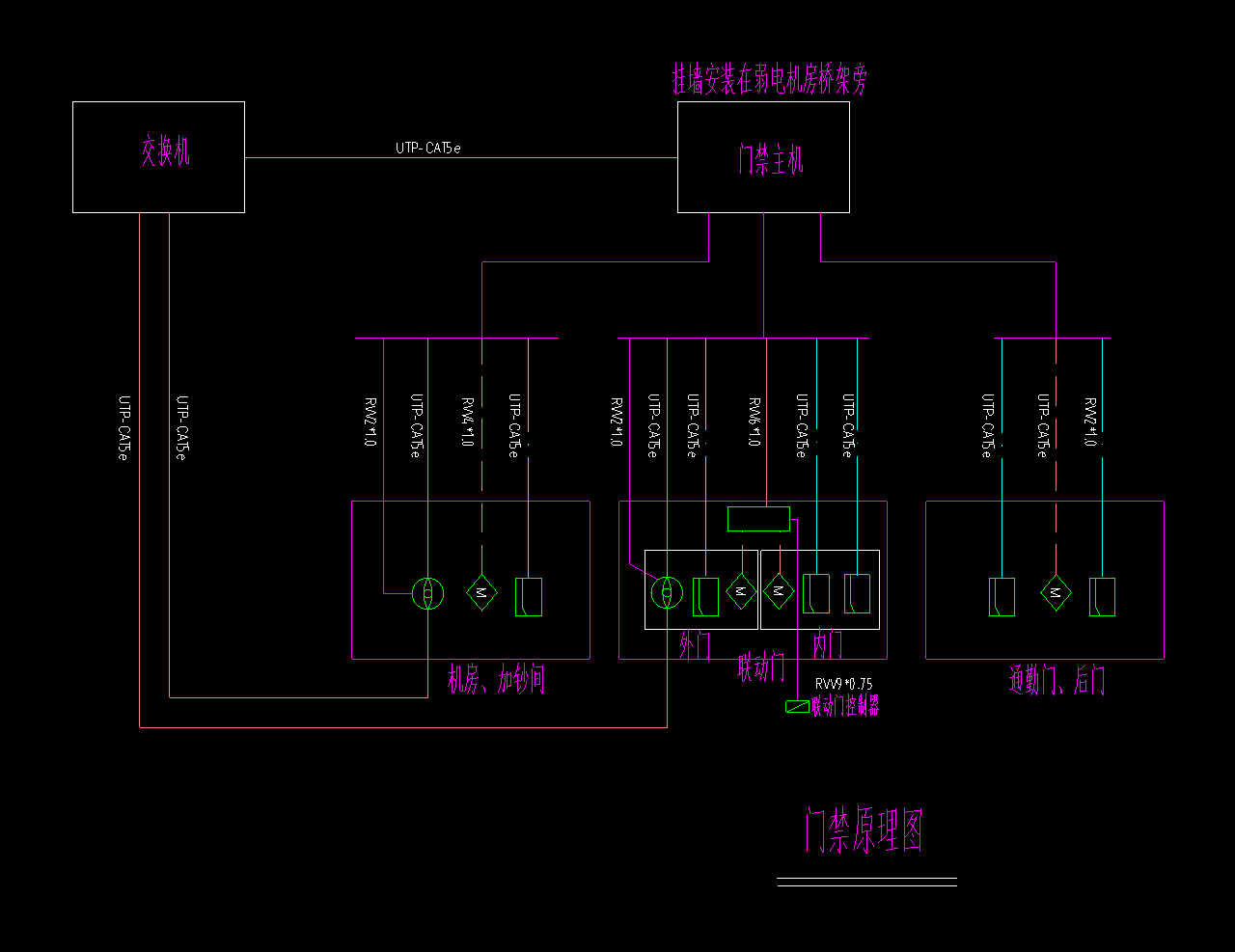

疑问：1.正方形里面带叉的 是什么设备啊，图例里面没有,放了几张系统图在下面，（系统图中的网络机柜、交换机、门禁主机）对应不上，无法计算。

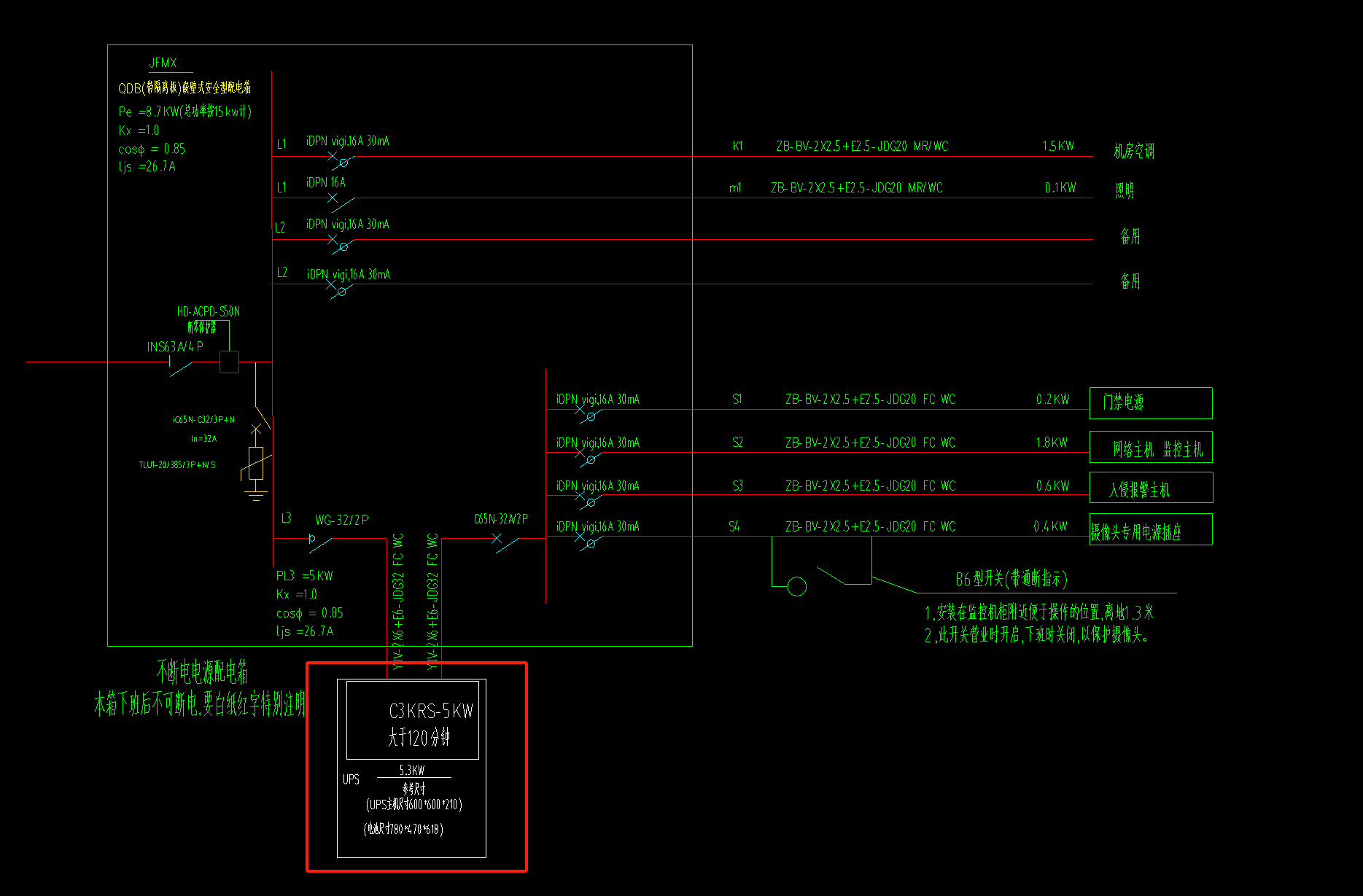

2.最后一张图纸处有两根电缆，一根是JFMX接至UPS设备，又出去一根什么意思，没理解，S4回路不是BV线吗，线缆计算到哪里呢？
全部回答
(1)
首答仅用{{minutesHtml}}
-
已采纳

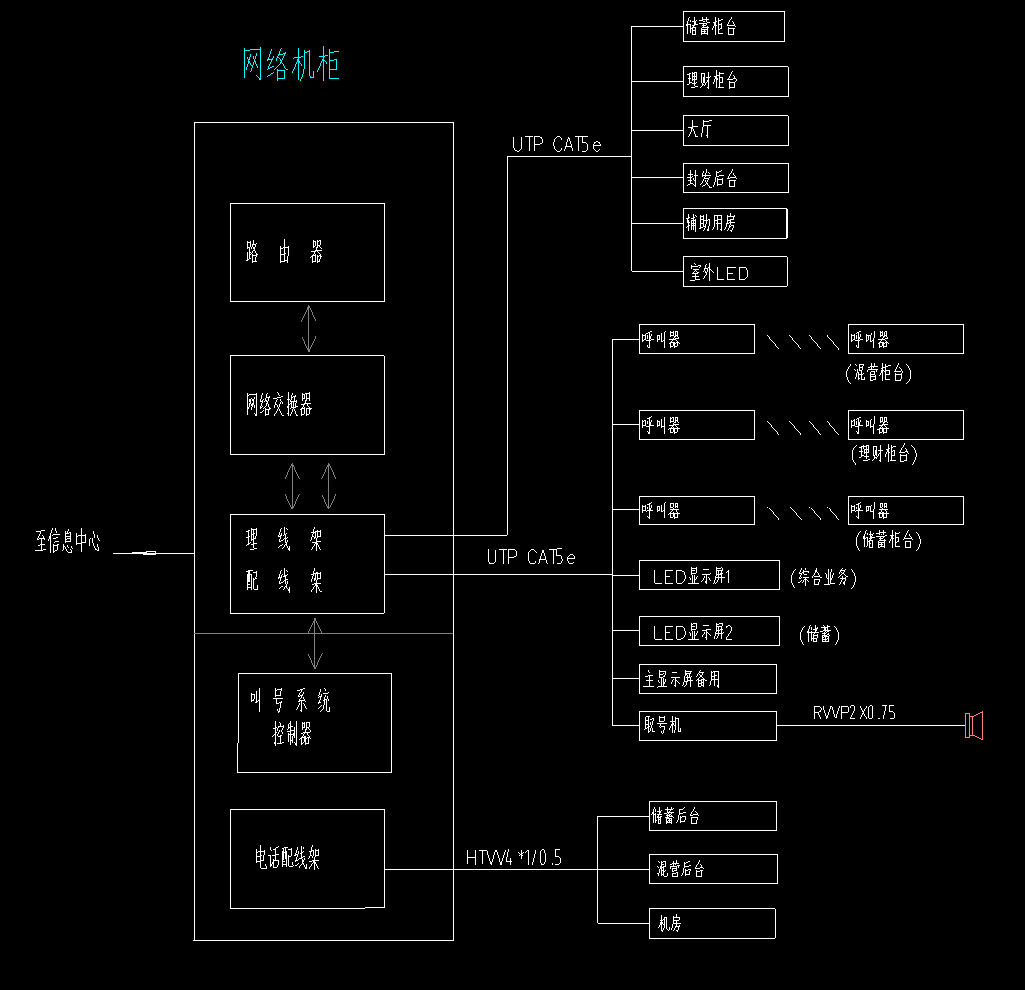

截图一、画框的是“网络机柜”，箭头所指是UPS设备及“不断电电源配电箱”

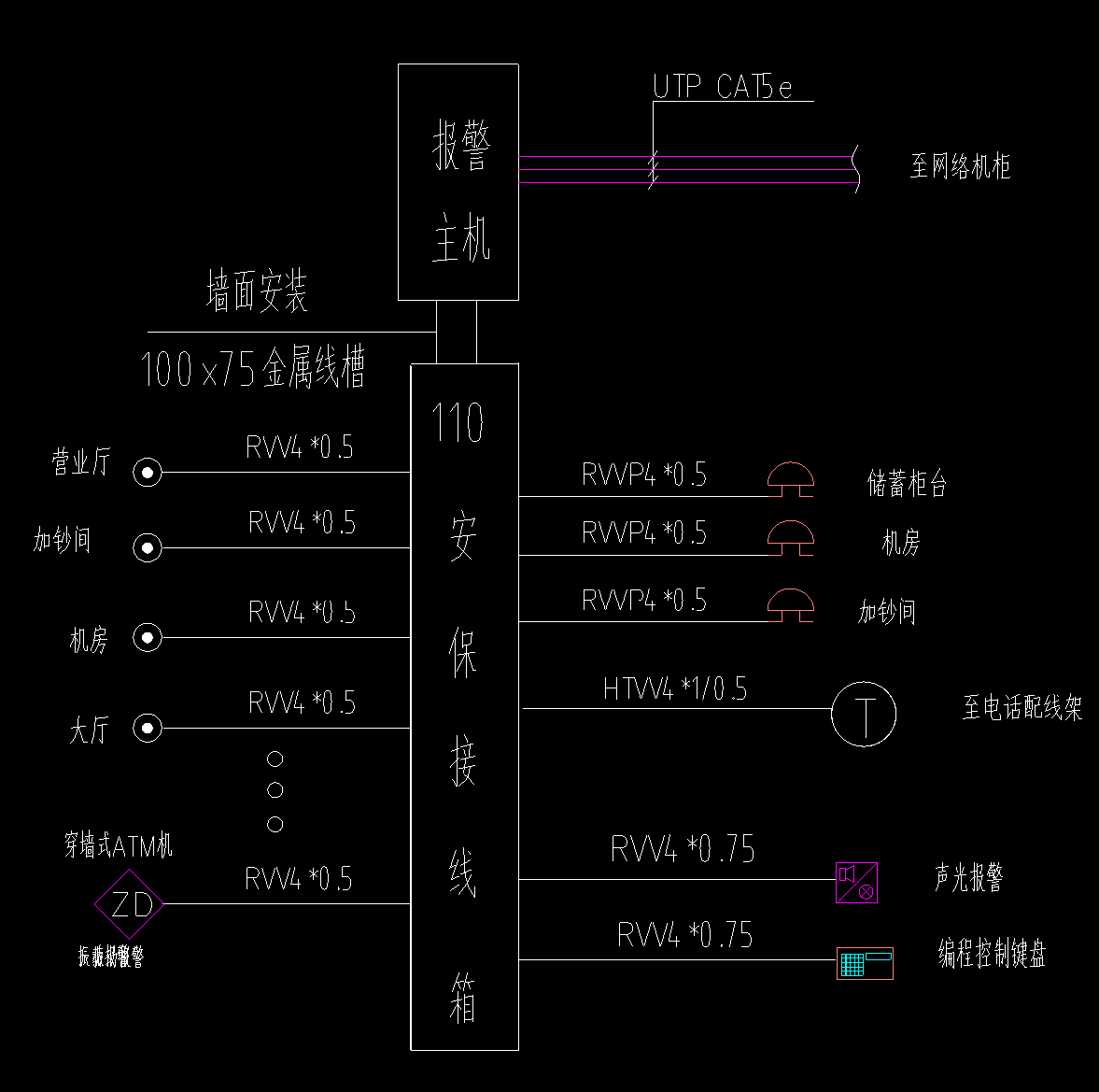

截图五、画框的是截图一的“UPS设备”，两种线缆是确保市电停电的情况下，网络主机、门禁监控设备不能停电（用UPS电源）
