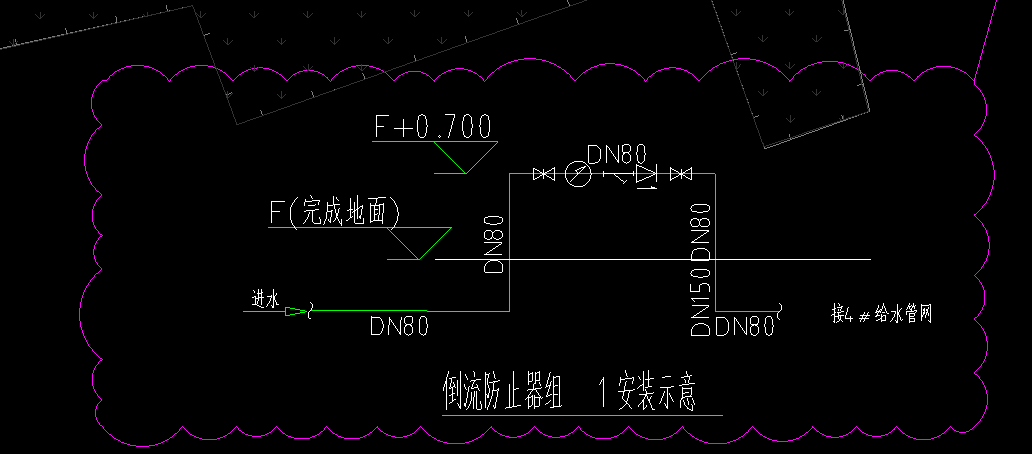

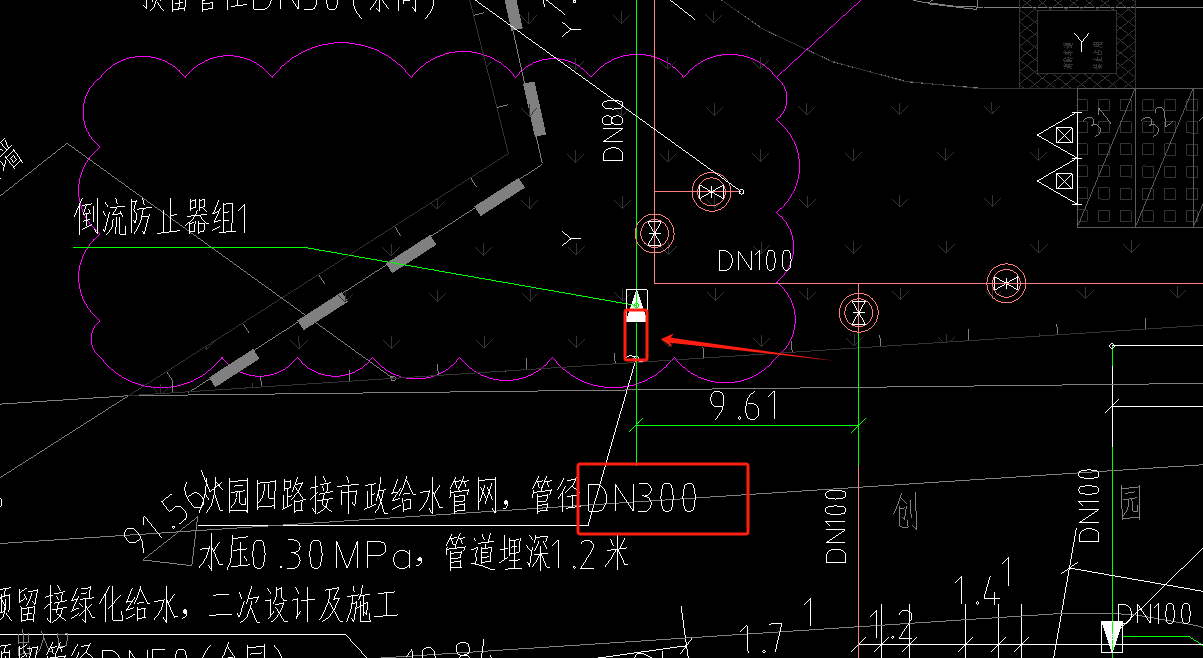

请问 平面图中的DN300是圈出来的这段水平段吗？长度是到倒流防止器那一段吗？

老师们好请问 室外管网平面图中箭头指的地方是有两段管吗？看到后面接了两段DN80

火灾自动报警平面图上的报警及联动总线有很多段，但除了从配电箱出来的那一段外其他都

火灾自动报警平面图上的报警及联动总线有很多段，但除了从配电箱出来的那一段外其他都不是从配电箱出来也不连着从配电箱出来的那一段的线，我想问这样的平面图是正确的吗？那应该怎么处理

污水管入户后变径，从哪里变？

-0.5到-1这段垂直是按de110还是75呢？以及排污管经过隔油器，那么隔油器这段还要算高差和水平吗？出隔油器这一段平面图没有画，那应该怎么计算呢？谢谢

这个电缆的挖填方量怎么算？

拿那个PC32的管来说，还分上口宽下口宽？意思就是按一个梯形面积来计算吗？假设长度是100。挖方量是：（0.6+0.17*4+0.3*2工作面+0.4+0.17*4+0.3*2工作面）*0.9深度/2*100长？对吗   （*高/2是梯形面积公式，因为我看到它分上口宽下口宽，不知我理解的是否正确）那什么时候我可以按表格说的每米按0.45m³来算：（0.45+0.153*4）*深度0.9*100长什么时候选用哪种。我这个是选哪种计算问题2:回填是怎么算？还是拿PC32的管来说，我理解是：前面挖方的量-扣管（0.32/2）*3.14管的截面面积*长度100      不知理解的是否正确，望指正2020-05-18 16:58:16 补充埋地到灯具那一段，要算电缆线，那电缆保护管要不要呢2020-05-18 17:02:05 补充经过灯具的时候要适当加一点平面段的长度，还是你们直接量过去就好了

给排水的挖填方问题

安装新手小白，想问一下，安装给排水管道的挖填土是怎么计算。  比如这里一个排水的暗沟，挖土的时候，我是要挖到垫层底的标高是吗，宽度是垫层宽度再加两边300工作面？深度是地平面到垫层底的标高。网上查到说，这类挖土的，只需要这样计算：挖土：宽度（）管的管径加两边300工作面）*长度（管平面图长度）*深度（地平面到垫层底？）   然后带上井的就是前面算出管的得数*1.025，这就是管带井的挖方量问题1：假如我这回填是到地平-0.15以下是原土回填，地平到-0.15处碎石回填，那么计算的时候。碎石回填这部分，宽度是否也要加上工作面，最终得数要不要*1.025问题2：原土回填部分，宽度是否也要加上工作面，最终得数要不要*1.025问题3：原土回填部分，是否扣除管体积和垫层体积为了方便解答，假设这个管径为200的管，工作面300mm，垫层高0.15，井宽700mm，垫层两边宽出来每边是150mm,井的深度为1m，碎石回填高度是0.15m。管的总长度是100m如果有列式子可能更直观我目前的理解：原土回填我理解是：挖方：1.025*（（0.2+0.3*2宽）*1m深*100长）碎石回填：1.025*（（0.2+0.3*2宽）*0.15高*100长）原土回填：挖方：1.025*（（0.2+0.3*2宽）*1m深*100长）-1.025*（（0.2+0.3*2宽）*深（1-0.15）*长）100-扣管体积0.1*3.14*长100-扣垫层体积1宽*0.15高*100长不知理解是否正确问题4：如果再带上这个描述，那回填土的深度是怎么考虑是多少2020-05-18 10:49:31 补充回答得好清晰明确有偿积分
