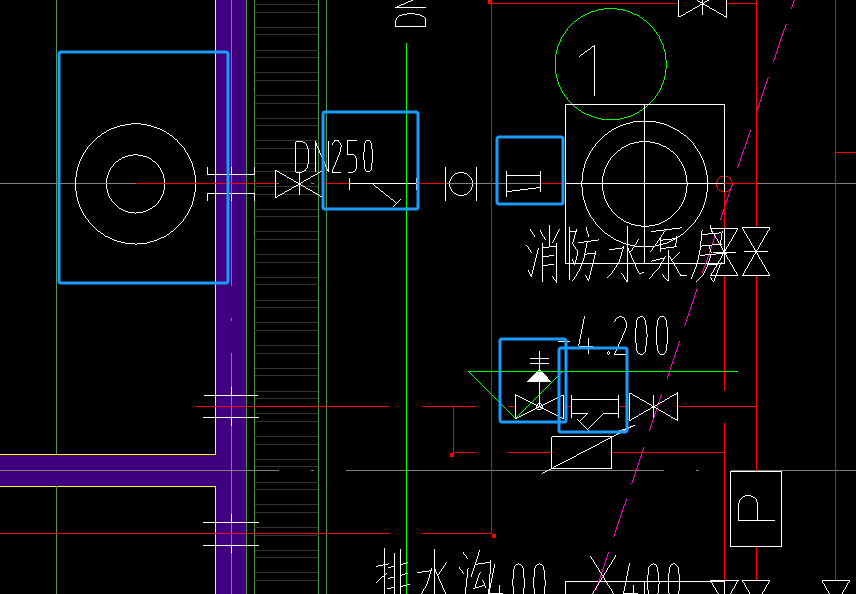

求大佬解答一下，这些图例是什么？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
Y型过滤器 异径管（大小头）
安全阀 Y型过滤器
2024-12-02 11:22:43
-
第一排从左到右：液位控制器（看下系统图），Y型过滤器，大小头
第二排从左到右：安全阀，Y型过滤器
2024-12-02 11:25:20
-
第一排从左到右：底阀（吸水喇叭口），Y型过滤器，偏心大小头
第二排从左到右：超压泄压阀，Y型过滤器
你采纳的答案，不准确。
首次提交 2024-12-02 12:26:59 最近修改2024-12-02 12:30:23 (修改过2次)
