克里斯海姆
2024-12-05 15:08:11
|
江西省
土建
|
77查看
3回答

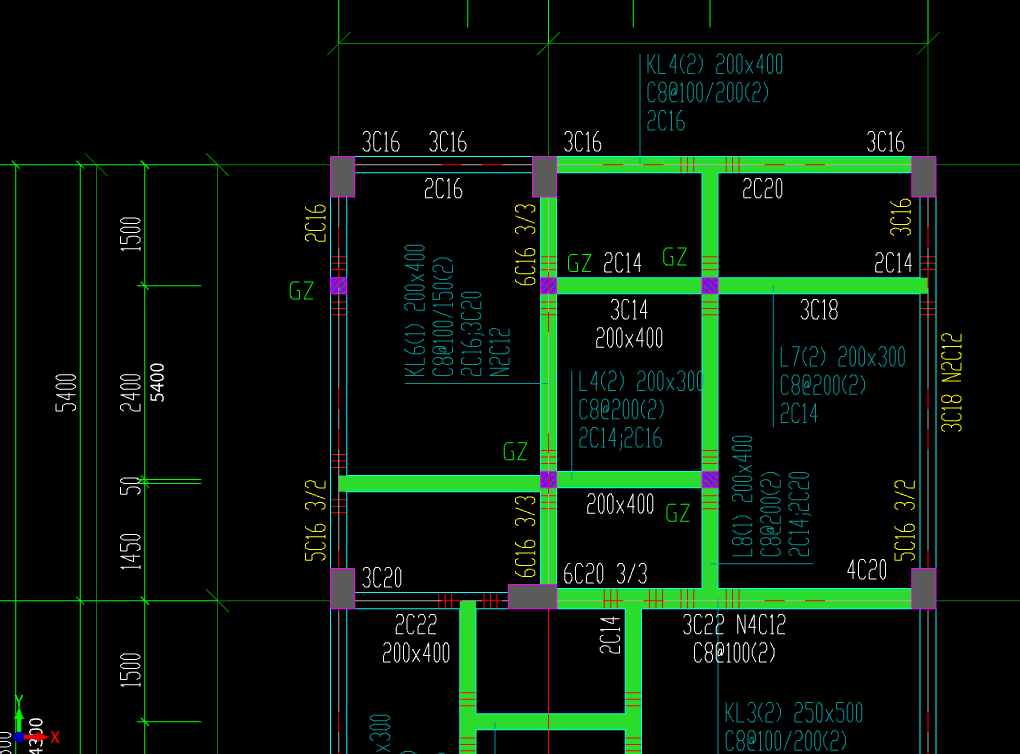

大神们，左右两边这些没有标注的梁该怎么绘制？还有左上角的3C16是什么筋？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳

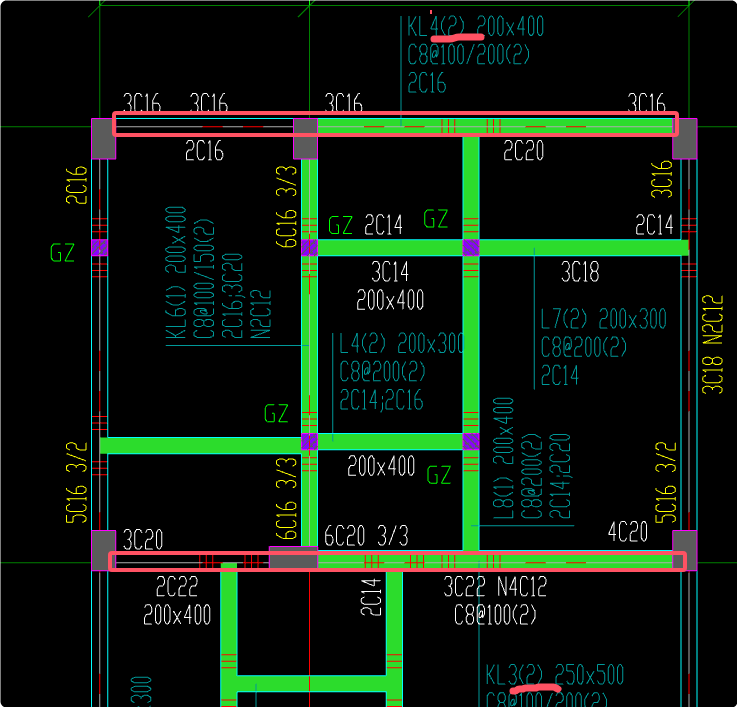

最上面是一整到梁KL4，2跨；下面是KL3一整道梁，2跨
3C16是原位标注的支座筋和跨中筋
首次提交 2024-12-05 15:11:22 最近修改2024-12-05 15:13:08 (修改过2次)
-
KL4是两跨，你没画到位，延伸到柱边，KL3也一样，左边的梁你都没有布置，原位标注应该在下面，你仔细看看
2024-12-05 15:14:06
-
按图纸要求对应设置可以
2024-12-05 15:15:38
