ricky
2024-12-13 16:01:13
|
江西省
安装安装算量GQI
|
117查看
3回答
安装添加图纸

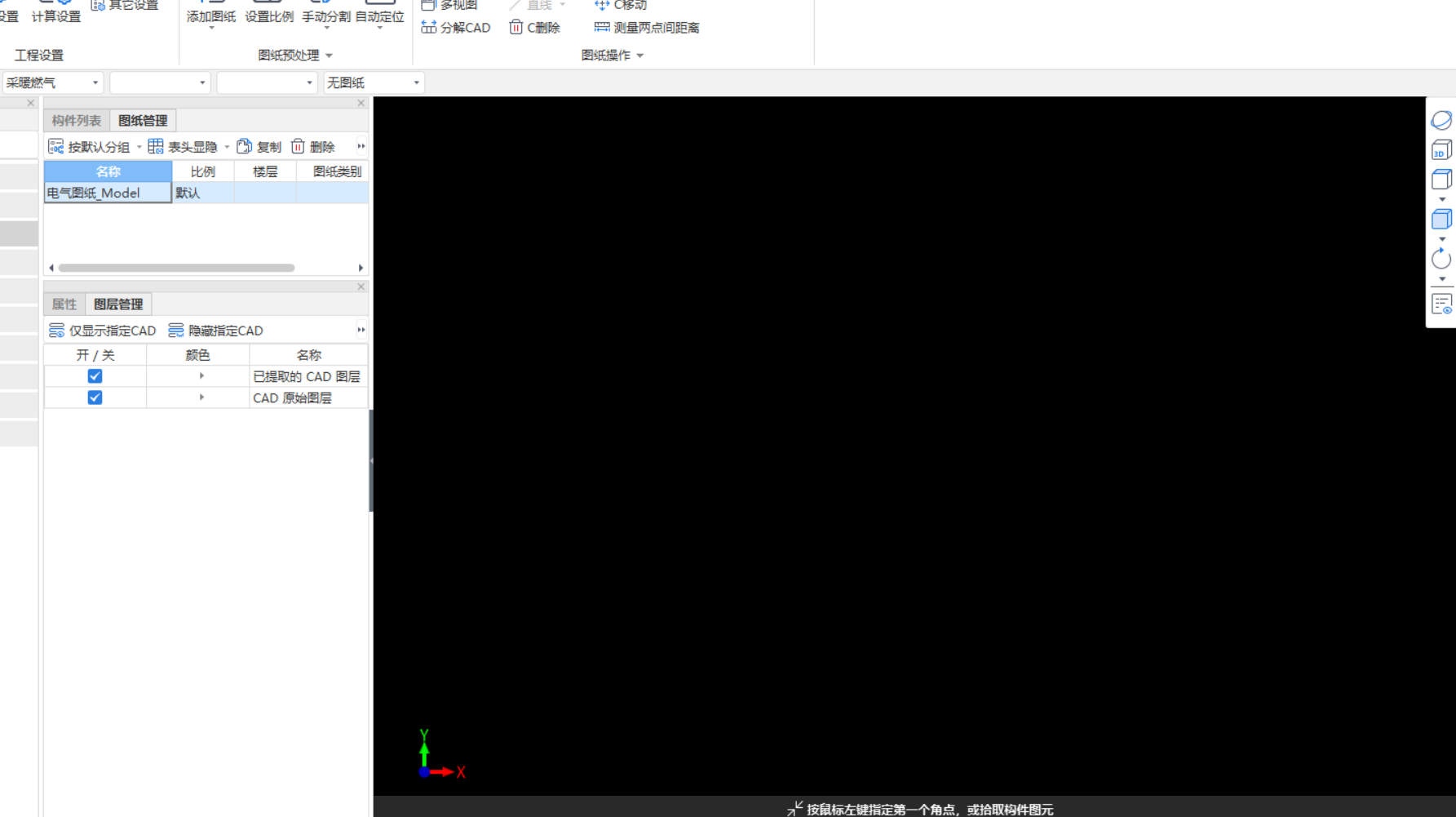

为啥添加了图纸却看不到？
为啥添加了图纸却看不到？
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
1是版本问题，最好转T3格式；
2是比例问题，可能存在图纸导入后变的很小，缩在角落，需要你拖动鼠标找到并放大他。2024-12-13 16:05:13
-
把图纸用天正软件打开 导出 T3图纸再导入软件试下
注：经典模式和简约模式设置比例操作方法一致。
步骤一：点击【设置比例】功能，根据实际要求选择【局部设置】/【整图设置】。如图：
备注：若绘图界面的部分图纸和其他图纸比例不一样时用【局部设置】；若图纸比例全部一样时用【整图设置】。
步骤二：若选择的是【局部设置】：先鼠标左键框选需设置比例的图纸---再鼠标右键---鼠标左键在图纸上指定测量的第一点---再指定下一点---输入毫米单位长度---点击确定即可，这样只是框选的图纸比例变了，其它图纸还是之前的比例。
若选择的是【整图设置】：不需要选择图纸---直接在任意图纸上鼠标左键在图纸上指定测量的第一点---再指定下一点---输入毫米单位长度---点击确定，这样所有图纸的比例都会改变。如图：
首次提交 2024-12-13 16:02:09 最近修改2024-12-13 16:05:22 (修改过1次)
-
比例太小，点击全屏视图
2024-12-13 16:08:45
