    请教各位前辈老师们：

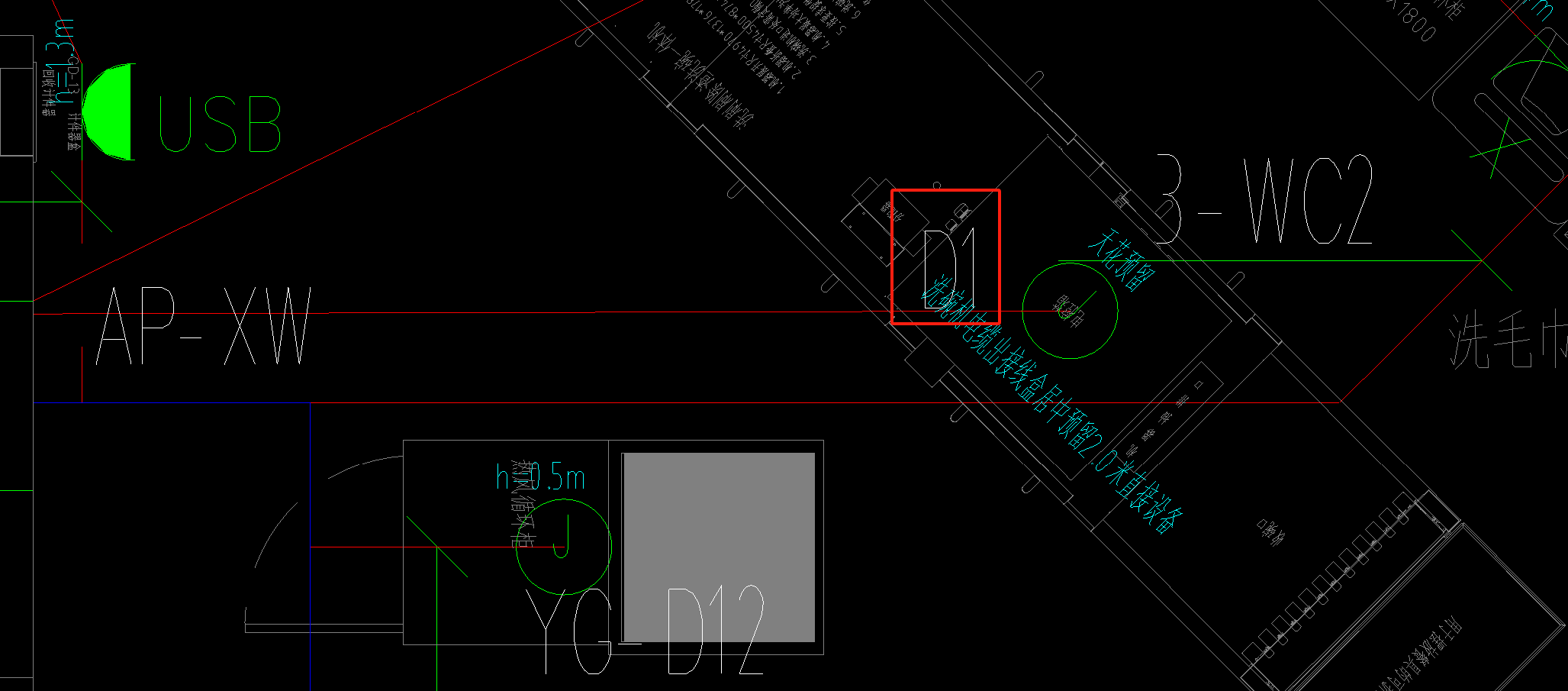

    以下电气系统图中D1电缆回路和蓝色线控制电缆回路怎么关联的？ZR-KVV-3x1.0引至AP-DPF-WP4回路接触器，是从配电箱接到AP-DPF WP4回路，还是D1电缆分线出来呀？线圈相当于一个控制器或者接线盒子的作用嘛？

    后附一张配电箱系统图以及D1 D2回路，求大佬解答以下，谢谢
    接线盒电箱系统图答疑解惑

我来答 收藏  举报

我的答案 答题人必看《优秀回答指南》

提交 取消

asfsdfsadfdsf

补充或更正我的问题

提交 取消

asfsdfsadfdsf

完善我的答案 答题人必看 《优秀回答指南》

提交 取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

  • 已采纳

    首先看这个电缆是KVV，那就是控制电缆。控制电缆用在这里只有一个用途，那就是洗碗机就地启动按钮。电缆应该是从洗碗机到AP-XW配电箱。你仔细找一下应该有洗碗机的二次回路图那个上面看得更清楚一些

    2024-12-21 07:57:57

    赞1 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 理解为接触器的a1/.a2接线

    2024-12-21 08:07:48

    赞1 回复 0
     举报
    提问人 六分钟之前
    {{smallList.content}}
    回复  举报 删除
    正在加紧审核中，请稍后查看。 正在加紧审核中，请稍后查看。 您发表的内容可能包含敏感信息，未能发表，如有疑问请联系在线客服。
    提交

    答案暂时没有追问，收到追问时可在此看到并进行答复
    追问太多啦，答题者也需要休息喔

    还有0条追问正在审核中，请稍后回来查看

  • 一、（J处的）ZR-KVV-3x1.0控制线引至AP-XW的洗碗机回路的接触器（计算进配电箱里面的接触器）。

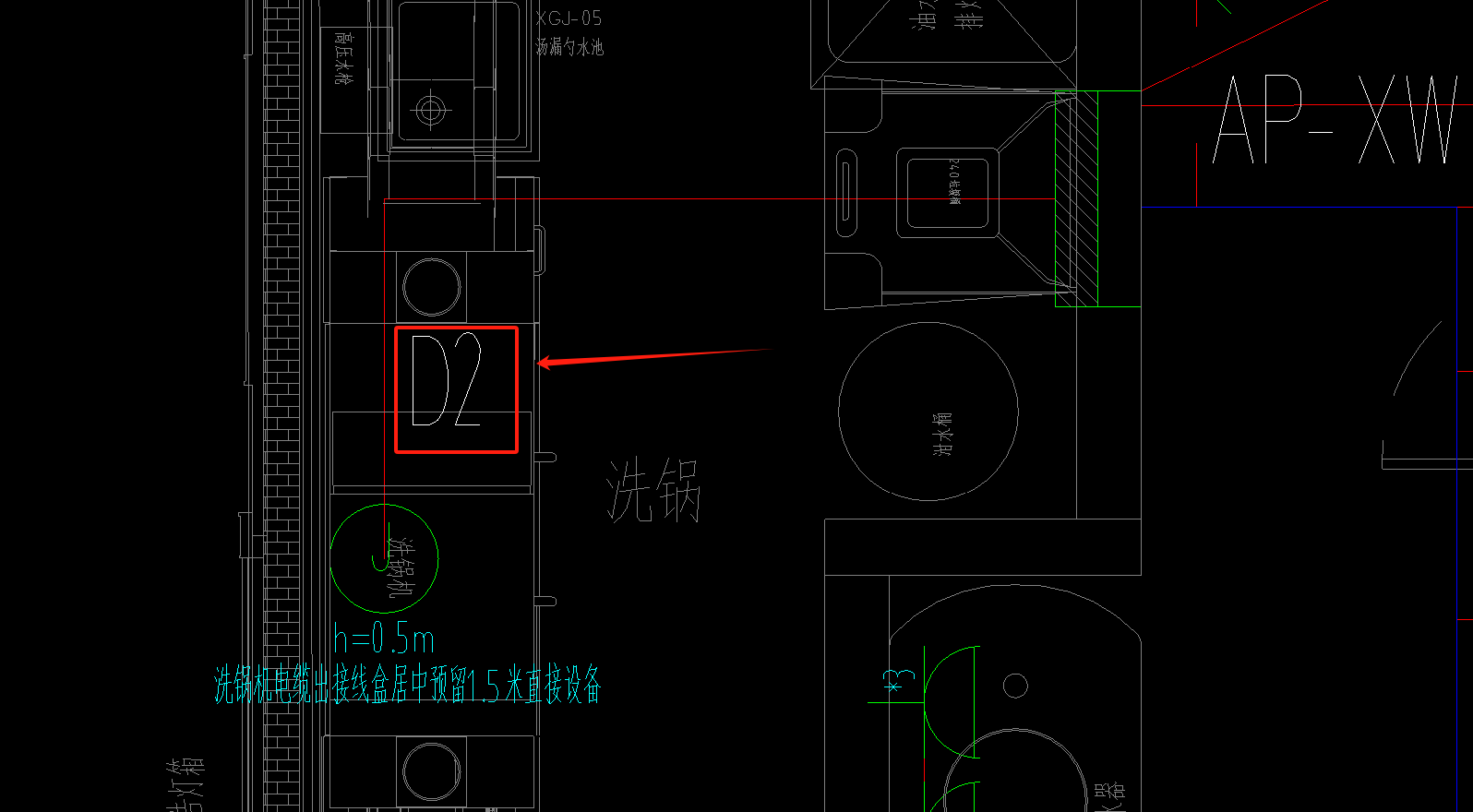

    二、截图三洗锅机回路漏画控制线（蓝线），控制线的计算方法也是从（J）计算到配电箱（AP-XW）里面的接触器。

    首次提交 2024-12-21 09:55:56  最近修改2024-12-21 10:03:58 (修改过3次)

    赞2 回复 0
