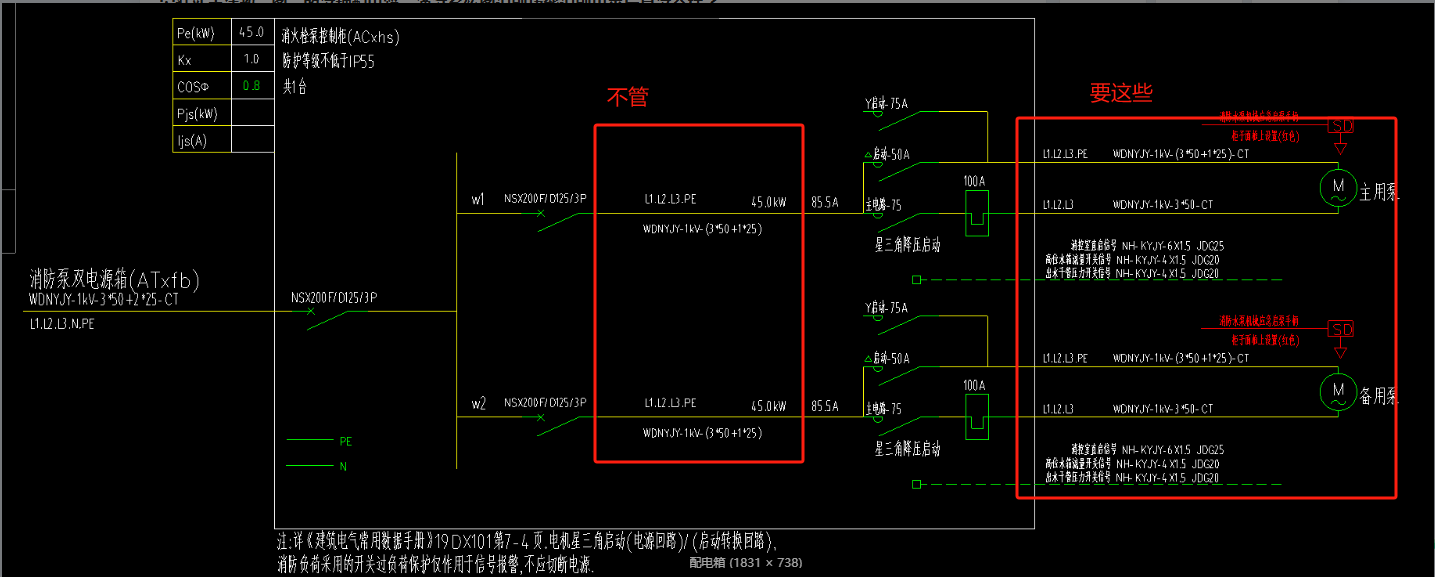

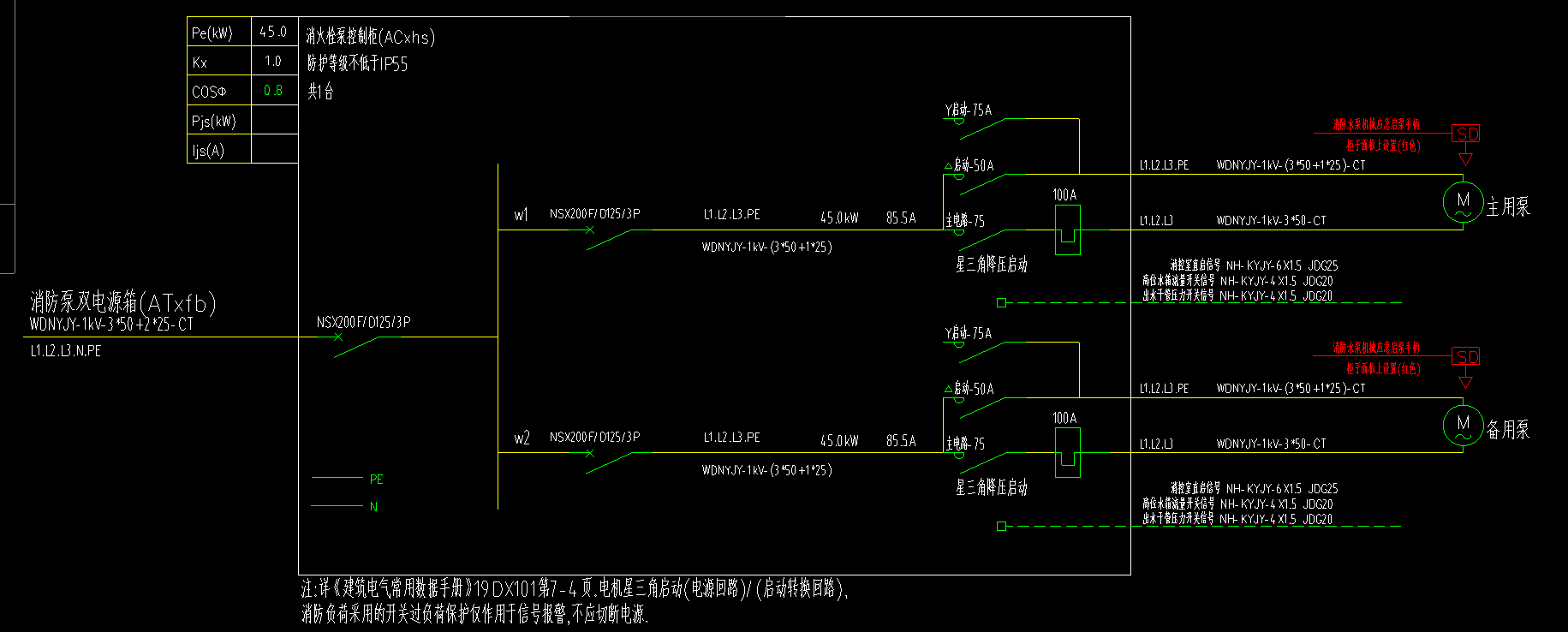

安装新手请教，图示的这种配电箱，通过系统图识别功能识别出来后是这个样子

请问这种特殊的系统图如何正确的完成新建构建的步骤

我来答收藏举报

我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

补充或更正我的问题

提交取消

asfsdfsadfdsf

完善我的答案答题人必看《优秀回答指南》

提交取消

asfsdfsadfdsf

全部回答 (3) 首答仅用{{minutesHtml}}

已采纳

Otto Apocalypse

答题： 1704 被赞： 550

系统图框内的是配电箱里的，一般不在软件中新建构件，要么你表格算量，或者干脆综合考虑到配电箱价格里

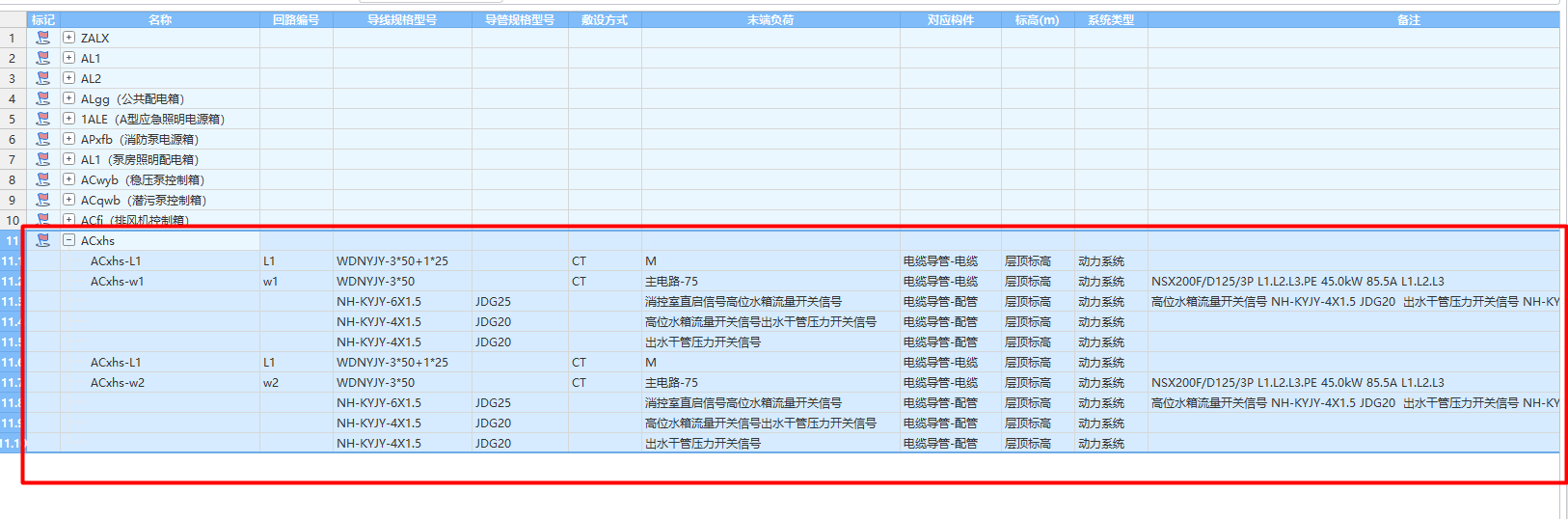

然后消防配电箱后面回路可能很杂，有些图纸对软件识别不是很友好，识别系统图后，需要手动一个个对应上回路信息
