系统图的回路在平面图上找不到时怎么办？

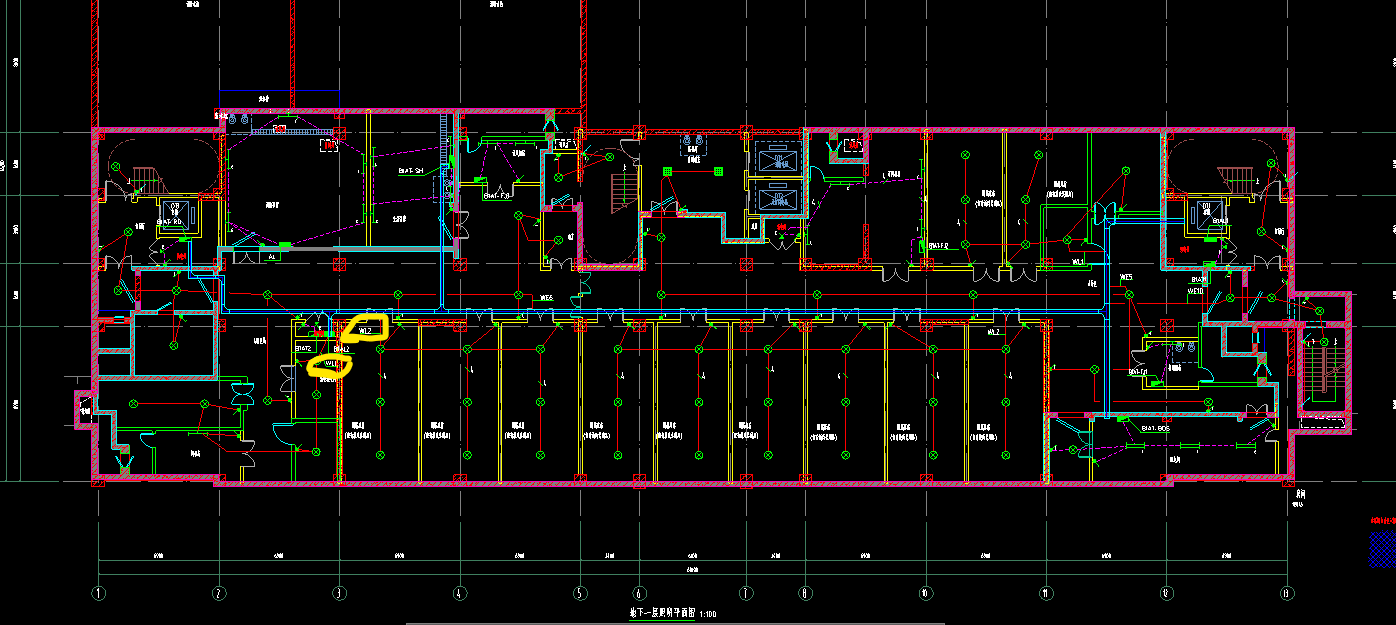

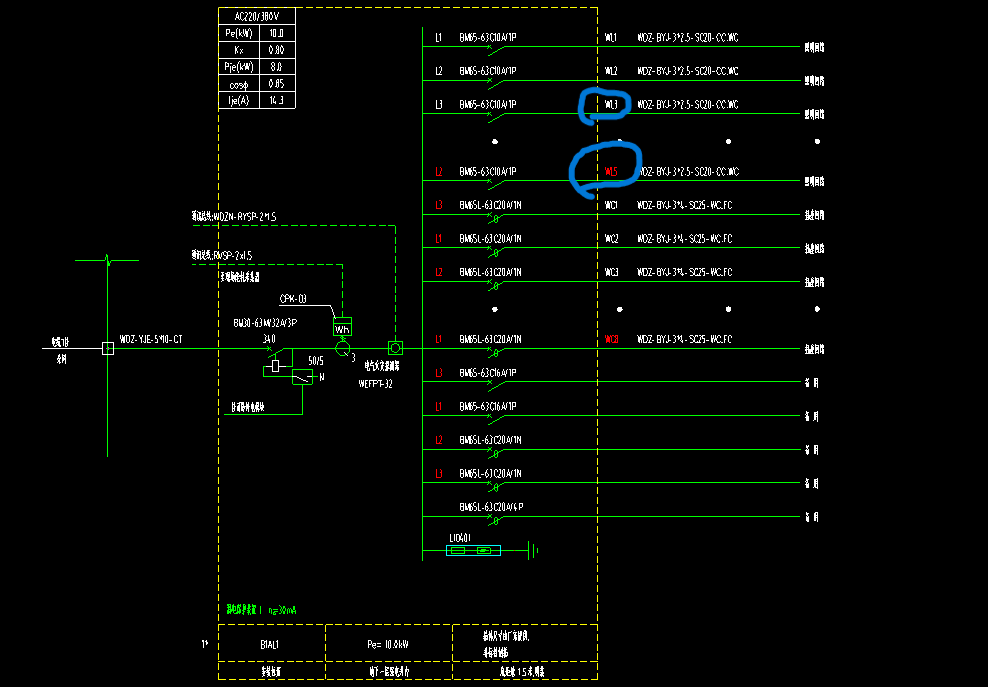

（1）B1AL1配电箱在平面图上只能找到WL1和WL2,但是没有WL3、5，这两条回路还画吗？

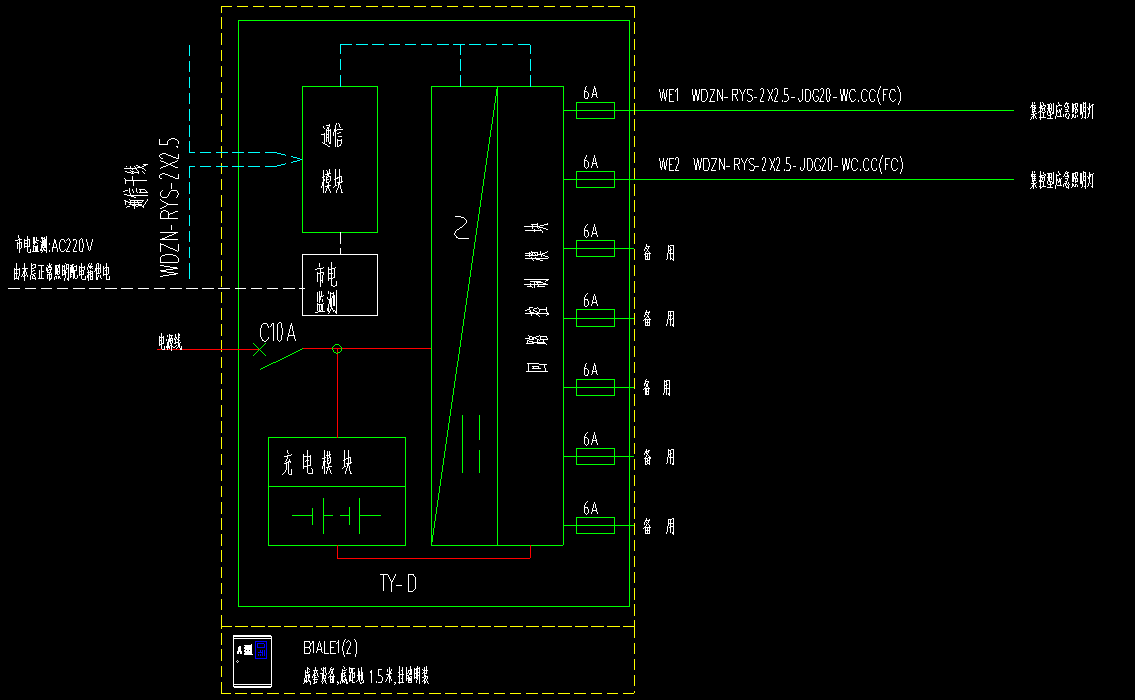

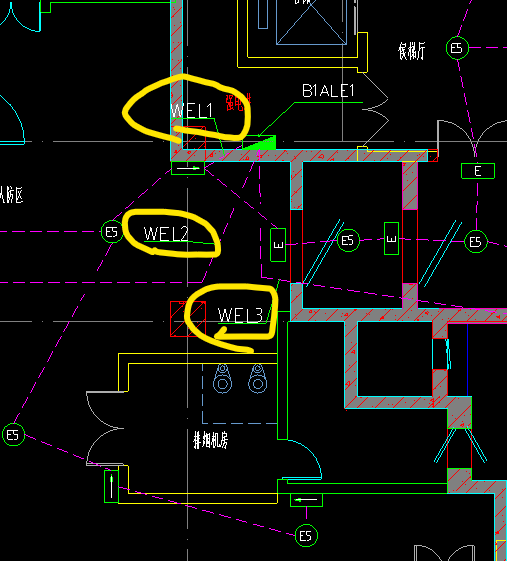

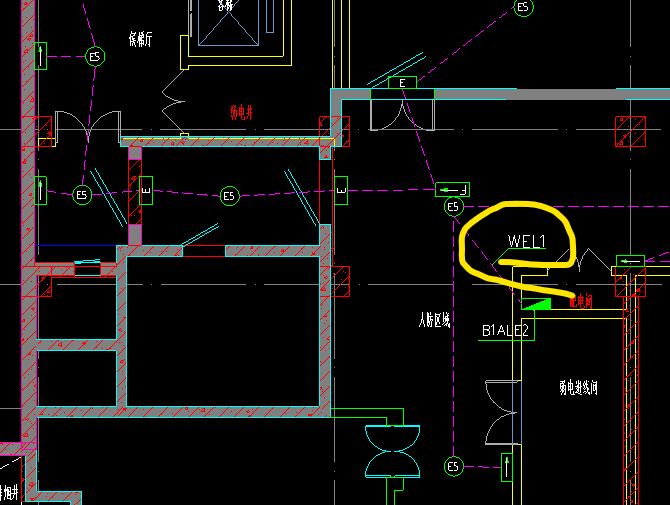

（2）B1ALE1和B1ALE2系统图只有两条回路并且编号为WE1,WE2，平面图上B1ALE1只有一条编号为WEL1的回路，编号不一致，且没有WE2。B1ALE2平面图有三条回路。这种情况应该怎么办？请求各位大佬们的帮助
全部回答
(3)
首答仅用{{minutesHtml}}
-
已采纳
按平面图计算处理
2025-02-09 13:08:08
-
按平面图为准 系统图参考
2025-02-09 13:38:02
-
以平面图设计计算，系统图做为参考，设计师 设计都是系统图千变一律，西改东凑，
2025-02-09 14:22:32
